ZFS-1000型正弦復合篩在十里泉電廠的應用

十里泉電廠30萬機組輸煤系統設計選型為BS-1000型波動篩，由于篩分率低往碎煤機帶細煤，造成碎煤機粘結卡死跳機頻繁發生，經常頂?shù)?000V公用段廠用電電源。特別是用于洗混煤時，整個篩面被煤糊死，大量的細煤進入碎煤機，使碎煤機錘環及轉子粘結成一體，碎煤機長時間連續在超負荷大電流工作，甚至粘結造成轉子卡死，并多次造成320Kw碎煤機電機燒壞的重大事故原有的波動篩還有是鏈條傳動，桃形篩片在軸上的固定靠軸兩端的螺母鎖緊，易松動而損壞軸承座，鏈條鏈輪磨損太快，維護工作量大費用高。


2001年技改項目收資到鄒縣發電廠，看到鄒縣電廠使用的正弦復合篩93年使用到今天都很好，運行正常。通過現場觀察篩分效果不錯，正弦復合篩消除我廠原有波動篩的缺陷。我們決定選取此篩更換波動篩。系統中的2臺篩子改型分兩年完成。

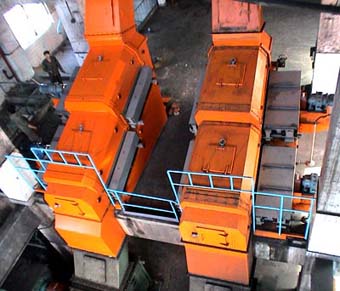

ZFS-1000型正弦復合篩是江蘇溧陽市興隆電站輔機廠生產的。通過正弦復合篩的使用消除了波動篩的缺陷，改造成功了，使系統恢復了正常—安全穩定的運行。


ZFS-1000型正弦復合篩最大優點： 一是篩分效率高，運行中篩面的后三軸上基本上沒有煤，煤到達不了后三軸。其二是將篩片改成了滾柱，并用精密鑄造制成球磨鑄剛件，十分耐磨損。 三是整體齒輪箱式傳動有利于潤滑和密封，大大降低了傳動磨損，增加的設備使用壽命。


ZFS-1000型正弦復合篩的設計還可以變換軸間距及菱形滾柱和圓形滾柱和大小適應不同的煤種(物流)。
整機密封的兩個部分： 一是傳動齒輪箱的密封， 二是篩罩的密封。其中傳動齒輪箱的密封良好，唯一的不足是篩罩的密封強力不夠， 有輕微的冒粉。


改后的篩子運行平穩， 維護量及少， 大大降低了維護的勞動強度。ZFS-1000型正弦復合篩我們認為是目前此類篩子中最理想的新型高效篩分設備。

復合正弦篩的發明是一種電力、煤炭、冶金、水泥、礦山等部門固體物料的篩選裝置，特別是火力發電廠及煤礦、洗煤廠中篩選煤炭的篩選裝置。

該產品結構獨特、處理能力大、透篩率高、可靠耐用，技術性能處于國內外領先水平。

復合正弦篩工作時無振動、噪音小、全封閉結構、無粉塵外逸、水分大、粘性大的煤也不堵篩孔。因而適用于各種煤質原煤的分級篩分。

正弦篩與其它篩型的對比

    重型圓振篩：在運行過程中極易積煤堵煤，加之密封不好，經常漏撒煤，噪音大，粉塵污染超標。另外，篩板磨損較快，使用周期短，檢修維護工作量大。

    滾軸篩、波動篩：在電廠的備煤系統中，由于篩分效率低易將細粒級煤帶入碎煤機，大量的細粒級煤進入碎煤機，使錘環和轉子粘結，長時間處于超負荷大電流工作，造成轉子卡死和電機燒壞的重大事故。平時維修工作量大，耗電高，經濟效果欠佳。（性能對比表附后）

    正弦篩克服了上述篩選設備的缺點，經過多年的運行得到了用戶的一致認可。該機型的優點主要表現在：采用菱形滾柱和圓形滾柱對物料進行篩分，可以變換軸間距及菱形滾柱和圓形滾柱的大小適應不同的被篩分物料。加工制造采用精密鑄造，耐磨損。整機采用全封閉結構，有效地避免煤塵的飛揚。設備運行平穩，不粘堵篩孔，料流連續順暢，噪音小，維護檢修量小，大大降低了現場勞動強度，節約了大量的維修費用。

復合正弦篩工作原理及結構特點
    復合正弦篩的工作原理是菱形滾柱做圓周運動產生的軌跡—正弦波，正弦波的擾動原理，使篦上（篩上）的料層擾動松散，利用圓形滾柱與菱形滾柱有機結合，組成篩篦對物料進行篩選，并在每個滾柱下面裝有隱埋式刮刀，可將粘在盤片上的纏繞物和粘附物鏟除，以保持篩孔通暢。用兩級或多級帶傾角的圓形滾柱與菱形滾柱篩板組成篩體，煤流沿有傾角的篩體運動，使煤流均布在篩板上，有利于篩分，避免了堵煤、積煤和堵孔等不良現象的發生。在同等的篩分面積下，正弦篩的篩分效率比其它篩分設備高出40﹪～50%。具有處理能力大、透篩率高、工作時無振動的特點，可篩分含任何水分與粘度的物料，不粘、不堵、不卡、無噪音。
    結構上采用兩級傾斜布置，同時還可采用一級或多級傾斜布置方式；在裝配方式上采用由12個部件組裝而成，徹底解決運輸與生產現場改造中的起吊、安裝等困難；傳動方式采用每塊篩板由一臺擺線針輪減速機通過排形齒輪箱驅動多軸轉動，結構緊湊；箱體采用雙層結構，內層用16錳防磨鋼板，外層用優質鋼板，提高防磨，防漏性能；在密封上采用無磨擦阻力的“迷宮式”密封結構，效果好，無粉塵外逸。極大程度降低電動機的功耗；用內置式旁路替代傳統的外置式旁路，簡化了系統的布置；菱形及圓形滾柱采用中錳抗磨鑄鋼精密鑄造。

主要技術特點：
