煤泥分選列入我國大規模分選技術戰略 分析其技術現狀及發展前景

　　煤泥分選回收是選煤工業中不可或缺的重要組成部分。我國煤泥分選技術發展迅速,已擁有大量具有自主知識產權且廣泛應用的新技術和新設備。

　　煤泥分選可分為粗煤泥分選和細煤泥分選2部分。粗煤泥分選設備中煤泥重介質旋流器和水力旋流器組均利用離心力場作業,區別在于前者使用重介質,后者使用水介;螺旋分選機和干擾床分選機均利用重力場作用,前者將重力場轉換成離心力場,實現輕重物料離心末速度的差異,而后者是利用輕重物料沉降末速的差異進行分選。浮選工藝成本較高,是目前分選和回收<0.25mm煤泥唯一有效的方法。細煤泥分選設備主要是浮選機,如機械攪拌式浮選機、噴射式浮選機、浮選柱;煤漿預處理器作用效果的好壞直接影響浮選工藝的整體效果;煤泥分選工藝主要有煤泥一級浮選、精煤泥一段回收、浮選精煤精選、煤泥分級浮選工藝流程。于進喜等對比分析了粗煤泥分選設備的特點、分選效果和適用范圍。田華偉等論述選煤廠改建對大型浮選設備的需求,對比分析了幾種浮選設備。倪超等研發了煤泥“2+2”分選新工藝,說明其具有浮選精煤回收率高,循環水濃度低等優點。

　　筆者對主要粗煤泥分選設備和浮選設備進行對比,著重從煤泥分選工藝上進行分析,有利于簡化煤泥分選工藝,提高煤泥分選的質量與效率。

　　1粗煤泥分選技術

　　1.1煤泥重介質旋流器

　　煤泥重介質旋流器是在一定密度液體中通過離心沉降對煤泥進行分選的設備。影響分選效果的因素有加重質的粒度和分選密度。當加重質粒度較細時,重懸浮液被看作真重液,分選效果穩定,但隨著煤粒的減小,沉降過程受到的干擾作用加強,導致分選精度下降,因此要保證重介質旋流器的分選下限,必須使用粒度足夠細的加重質。在重介選煤廠中,由于主選旋流器離心力場的作用,使得精煤出口的重介質粒度較小。精煤懸浮液先后經過弧形篩和直線振動篩,造成了弧形篩篩下重介質粒度最小,直線振動篩篩下次之,因此兩者的比例既決定了煤泥重介質旋流器的入料量,也決定了入料性質,在實際生產中對工藝效果產生重要影響。

　　1.2螺旋分選機

　　螺旋分選機是利用固體顆粒在液流中,受到重力和離心力的作用,實現按密度分選礦物的設備。分選過程將重力勢能轉換成離心力,輕、重物料由于所受離心力不同,沿著各自的螺旋線運動,最終分成精礦、中礦、尾礦。該設備的優點是維修方便,占地面積小,但會提高廠房高度,增加基建成本,通常與旋流器組配合使用。

　　1.3水力旋流器組

　　水力旋流器組加上粗煤泥脫水篩回收粗煤泥,直接摻入中煤作為動力煤銷售,這是目前使用較多的粗煤泥處理方法。但該方法不適于煉焦煤分選,煉焦煤選煤廠目前大多采用大錐角或復錐的自生介質旋流器,以突出按密度分選,減小分級作用。常用于分選<2(<0.5mm)mm的易選煤泥(高硫煤的脫硫和難浮選的風化煤、氧化煤),分選粒度下限為0.1mm。

　　1.4干擾床分選機

　　干擾床分選機分選主要是液流中的干擾沉降,入料在上升擾動水流的作用下形成一個干擾床層,低密度顆粒浮起成為精煤,高密度顆粒沉下由排矸口排出。干擾床分選機工作原理是,在等速上升水流的作用下,非均勻懸浮礦粒按干擾沉降末速大小進行分層。干擾床分選機分選效果與干擾沉降等沉比關系密切,使用前要進行粒度控制,特別是細泥物料的脫除。

　　2細煤泥分選技術

　　細煤泥分選技術主要是浮選法,其核心設備是浮選機,分為機械攪拌式和無機械攪拌式。輔助設備有煤漿預處理器、脫泥池和濃縮設備。分選工藝形式多樣,主要有煤泥一級浮選、精煤泥一段回收、浮選精煤精選、煤泥分級浮選。

　　2.1浮選機

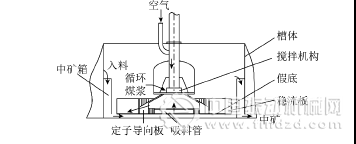

　　1)機械攪拌式浮選機。機械攪拌式浮選機的攪拌機構是該類浮選機完成充氣、氣泡與煤漿混合的關鍵機構,其工作性能直接影響浮選機工作效果。攪拌機構的工作原理相似,以我國XJM型機械攪拌式浮選機為例,葉輪轉動時,葉輪罩內為負壓區,空氣被煤漿裹挾帶入完成第一次充氣作業。當煤漿射向槽底時,空氣從葉輪背面經葉輪外援的縫隙被吸入完成二次充氣作業,XJM-S16型浮選機示意如圖所示。

　　

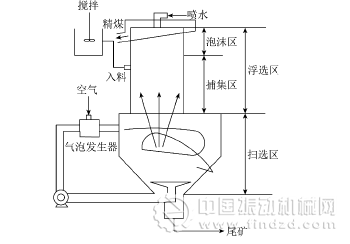

　　2)充(壓)氣式浮選機。充(壓)氣式浮選機無機械攪拌器,無傳動部件,煤漿的充氣靠外部壓入空氣。最典型的是浮選柱,旋流浮選柱包括浮選段、旋流段和氣泡發生器3部分。分選作業集中在浮選段,由于泡沫層較厚,可以很好地利用二次富集作用,氣泡發生器上設有空氣入管和起泡劑添加管,壓入的空氣通過特制的、浸沒在煤漿中的充氣器(氣泡發生器)形成細小氣泡。旋流微泡浮選柱結構原理如圖所示。

　　

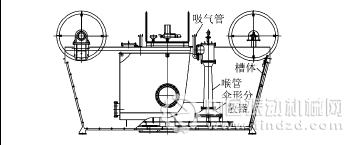

　　3)噴射式浮選機。噴射式浮選機無機械攪拌器,充氣過程主要依靠充氣攪拌機構來實現,經煤漿泵加壓的煤漿從設有螺旋葉片的噴嘴中螺旋狀高速射出,在混合室產生負壓,吸入空氣,由高速射流粉碎成小氣泡后,隨煤漿射向槽底。在煤漿加壓過程中,空氣溶解度加大,噴射時由于混合室的負壓使煤漿減壓,溶解的空氣以微泡形式在疏水性煤粒表面析出,增強了煤粒(尤其是粗粒)的上浮力和向氣泡的附著力。沒有浮出的煤?？赏ㄟ^煤漿泵對煤漿的循環再次完成分選。煤用噴射式浮選機示意如圖所示。

　　

　　2.2輔助設備

　　1)煤漿預處理器。煤漿預處理是細煤泥分選重要的環節,其作用是調節浮選入料的濃度,使浮選劑充分分散與煤漿混合,在煤粒表面形成穩定的油膜,消除細泥影響。主要方式有:①葉輪攪拌式,通過葉輪-定子混合器將浮選劑分散為小液滴,再與煤漿充分混合;②噴射式,利用射流器的工作過程吸入、切割、分散、混合浮選劑;③霧化式,核心設備是起霧盤,霧化后的藥劑分散性好、油-水界面積大;④管道混合式,在管道內部安置一定的混合單元,物料通過時,被多次分割和改向,達到混合的目的;⑤跌落式,利用粗、細物料在滑板上運動速度的差異,實現物料與藥劑不同程度的混合。

　　2)脫泥設備。脫泥主要是脫除<0.03mm煤泥,該粒級煤泥混有高灰分礦物泥質,對浮選產生的負面影響,主要有:①“搶先吸附”,增加了浮選劑用量,使浮選劑不能與目的礦物有效結合;②無選擇性地占據氣泡表面,增加了目的礦物與氣泡黏附的難度;③細泥浮選速度快,造成浮選精煤灰分增大和泡沫“發黏”,影響后續浮選精煤脫水作業。目前采用的脫泥設備主要有耙式濃縮機、水力旋流器組。耙式濃縮機建筑體積大,脫泥效果不甚理想;水力旋流器組由于是并聯使用多臺小旋流器,造成入料不均勻,磨損程度差別大。新型浮選入料脫泥池的研究和開發越來越受到重視。

　　2.3煤泥分選工藝

　　當前煤泥分選工藝主要有煤泥一級浮選、精煤泥一段回收、浮選精煤精選、煤泥分級浮選等。煤泥一級浮選、精煤泥一段回收即煤泥經一次浮選機分選后泡沫產品直接采用加壓過濾機或壓濾機一段脫水回收。如果煤泥粒度較小,高灰細泥含量較大,泡沫產物灰分偏高,可采用預先脫泥浮選或分級浮選。

　　浮選精煤精選、精煤泥一段回收,即一次浮選的泡沫產品直接進入精選浮選機進行再選,降低泡沫產品灰分,精選的泡沫采用加壓過濾機或壓濾機一段脫水回收。該工藝存在以下不足:①一次浮選的泡沫產物灰分偏高是由其中少部分高灰細泥造成的,約80%的泡沫產物灰分達到商品精煤灰分要求,而將一次浮選泡沫全部進行精選,約有80%灰分合格的泡沫產物進行重復分選,不但增加了精選浮選機數量、浮選藥劑和電力消耗,而且部分合格的精煤泥會損失到精選尾煤中,降低浮選精煤產率。②精煤泥一段脫水回收如采用壓濾機,脫水產物水分大幅升高,建設投資和運行費用也略高;如采用加壓過濾機,雖然脫水產物水分低,但建設投資和運行費用大幅度提高。

　　煤泥分級浮選工藝,即浮選入料先進入分級設備(通常為分級旋流器)分級,分級粒度為0.074或0.125mm,分級后的粗、細產物分別進入不同浮選機分選。影響煤泥分級浮選工藝分級效果的主要因素有:①分級粒度過細,分級效率低下;②不論是重力場還是離心力場的水力分級,在按粒度分級的同時,也按密度分級,導致分級效果不理想;③分級設備的分級效果受入料壓力、入料濃度、粒度組成等因素影響,實際生產中很難保持入料性質穩定,影響分級效果。

　　3展望

　　針對粗煤泥分選技術,應優化原煤分選工藝,合理利用分選設備的優勢,獲得最佳分選效果,實現效益最大化。目前,國外一些選煤廠采用不同設備進行工藝組合分選煤泥,典型的有兩段螺旋分選機組合工藝、水介質旋流器精選+螺旋分選機掃選工藝等。組合式工藝分選彌補了單臺或單種分選設備的不足,提高了綜合分選效率。

　　針對細煤泥分選,應改進浮選設備以適應更寬的入料粒度范圍。機械攪拌式浮選機則需進行結構優化,降低能耗,實現大型化。結合浮選準備作業和濃縮壓濾作業,優化浮選工藝,設計出一套指標先進、成本低的高效細煤泥分選工藝。如淮北選煤廠采用的“2+2”煤泥水工藝,具有浮選精煤回收率高,循環水濃度低等優點。

　　4結語

　　隨著采煤機械化程度的提高,原煤質量逐漸變差,細粒和超細粒煤泥在原煤中所占比例逐年增加,煤泥分選設備與工藝的研發改進愈發重要。實際應用中,應根據煤質條件,選擇適宜的煤泥分選設備,進行合理工藝配置,提高精煤回收率和脫硫降灰效果,減少濃縮和壓濾的處理量,增加企業經濟效益。
