　　3.結束語—總結

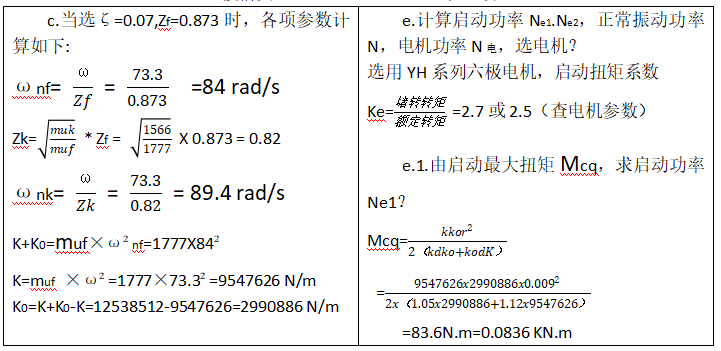

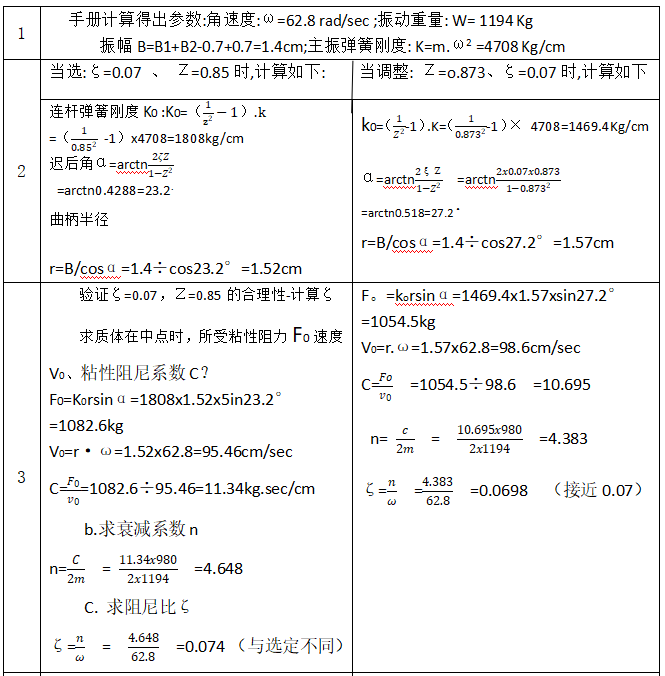

　　3.1設計一臺彈性連桿輸送機時，要滿足物料輸送量和輸送距離的要求，決定了振動機結構，同時決定振動質量m、振動角速度ω振幅B和振動方向。在設定阻尼ζ（在0.02—0.07之間選擇）、頻率比Z（在0.8--0.9之間選擇）之后，計算出：主振彈簧剛度K，連振彈簧剛度K。遲后角α和曲柄半徑r。下一步要驗證阻尼比，計算出：粘性阻尼系數C，衰減系數n阻尼比 ζ；然后，比較計算出的阻尼比與初選的阻尼比；若一致，最好；若不一致，則應修正初選的頻率比Z值，再重新計算；直至計算出的阻尼比與初選的阻尼比一致。至此，實現了阻尼比 ζ與頻率比Z匹配合理。



　　3.2一般阻尼比初選為0.07，只是因?yàn)椋簾o(wú)法準確選定 ζ值，所以寧大勿小，確?？煽慷?。一臺振動機的阻尼比只能是：在自由衰減曲線做出之后用公式求出。而單件或小批量生產振動機時，無條件做自由振動衰減曲線。只能寧大勿小估算。



　　3.3另外值得注意的還有：振動所受質體粘性阻尼力的大小，除了與質體的質量和角速度相關之外，還應與之自身的體積大小及迎風面積大小有關。若振動質體體積大。迎風面積也大，則阻尼比也大，可選 ζ=0.07；例如：振動輸送落砂機。反之，若振動質體體積較小，迎風面積也較小，則阻尼比也應略小，可選定ζ=0.065，例如：振動篩砂機。

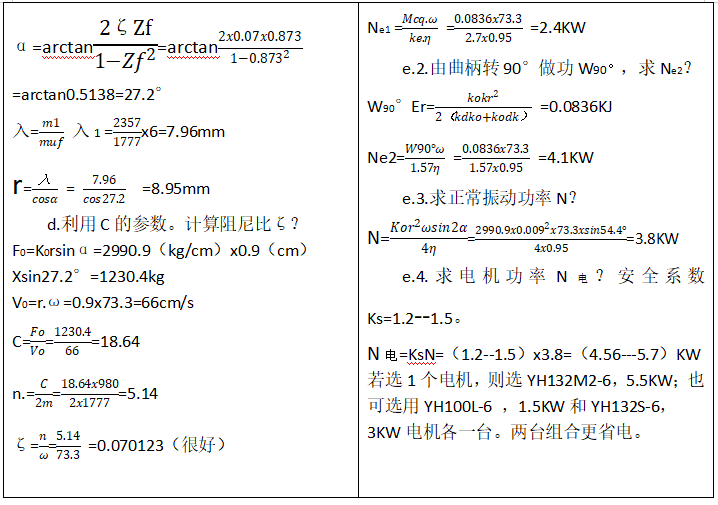

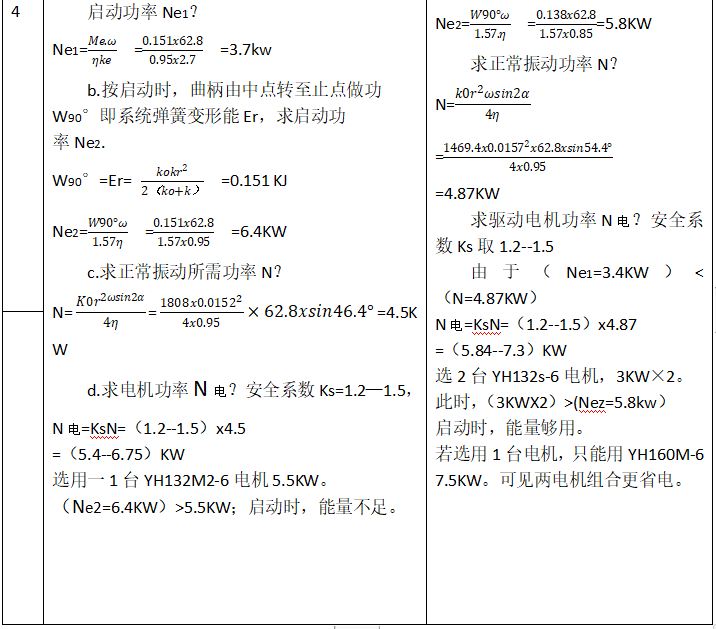

　　3.4在計算驅動電機功率時：首先選用較Y系列電機更適應頻繁過載（每振動1周，在中點兩次過載）的YH系列六極電機。接下來，電機功率應滿足振動系統啟動、正常振動對功率的要求。利用啟動最大扭距Me，啟動過載系數Ke，計算出啟動功率Ne1；接下來利用曲柄啟動第一個90°的做功，計算出啟動功率Ne2（過載時可發出更大能量）；最后利用正常振動的平均扭距（質體在中點所受扭距的1/2），計算出正常振動功率N。比較Ne1與N，發現Ne1小于N；計算電機功率N電=KsN（Ks為安全系數在1.2—1.5之間）。選擇電機時，電機功率除了應在N電=KsN范圍之內外，也不應小于Ne2，以保證啟動時能量足夠。



　　3.5還應注意到：振動系統啟動過程中，除了要克服系統的扭距之外，還要克服傳動系統的慣性—由靜止加速到額定轉速。所以，在啟動過程中，驅動電機始終處于過載狀態，電機功率合理，啟動過程就順利。Ne1沒有注意到傳動系統加速所需要的能量。而兩臺電機組合驅動，更符合節電原則。



　　參考資料：



　　1.機械設計手冊第6版單行本第19篇



　　2.（現代）機械設計手冊第1版第27篇



　　3.《鑄造設備與工藝》2019年第4期“彈性連桿振動系統參數計算、分析與認識”



　　4.《中國振動機械網》2022.9.13“彈性連桿振動系統驅動電機功率的計算”
