日前，廣東省住房和城鄉(xiāng)建設(shè)廳公開征求廣東省標(biāo)準(zhǔn)《混凝土氯離子質(zhì)量控制標(biāo)準(zhǔn)》意見，該省海砂使用、氯離子標(biāo)準(zhǔn)將規(guī)范化。


據(jù)了解，《標(biāo)準(zhǔn)》對混凝土生產(chǎn)原材料、拌合物、硬化混凝土均提出了氯離子控制要求，摻合料、外加劑、拌合用水等也納入氯離子控制范圍。

《標(biāo)準(zhǔn)》要求，每批砂進(jìn)場時(shí)，必須進(jìn)行氯離子含量檢驗(yàn)；建設(shè)用砂不宜采用海砂，嚴(yán)禁使用未經(jīng)淡化處理的海砂；海砂不得用于預(yù)應(yīng)力混凝土。

同時(shí)，《標(biāo)準(zhǔn)》還對檢測頻率、規(guī)則等進(jìn)行規(guī)定，提出了詳細(xì)的檢測方法。


原材料氯離子含量控制規(guī)定

水泥

水泥中的氯離子含量不應(yīng)大于0.10%。

建筑用砂

鋼筋混凝土用砂的氯離子含量不應(yīng)大于0.03%，預(yù)應(yīng)力混凝土用砂的氯離子含量不應(yīng)大于0.02%。

建筑石子

對存在氯鹽侵蝕風(fēng)險(xiǎn)且非封閉存儲(chǔ)的混凝土用石子，應(yīng)參照砂中氯離子含量的技術(shù)要求及試驗(yàn)方法進(jìn)行控制。

摻合料

粉煤灰、?；郀t礦渣粉、硅粉等摻合料中的氯離子含量不應(yīng)大于0.06%。

外加劑

外加劑中的氯離子含量不應(yīng)大于0.6%。

拌合用水

對于鋼筋混凝土結(jié)構(gòu)，拌合用水中氯離子含量不得超過1000mg/L；對于預(yù)應(yīng)力混凝土結(jié)構(gòu)，拌合水中氯離子含量不得超過500mg/L。對于設(shè)計(jì)使用年限為100年的結(jié)構(gòu)混凝土，拌合水中氯離子含量不得超過500mg/L。

混凝土拌合物氯離子含量控制規(guī)定

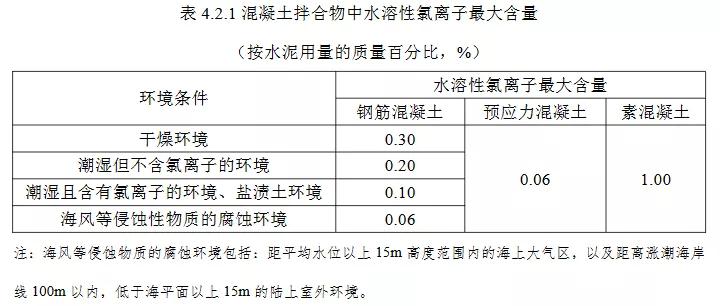

設(shè)計(jì)使用年限為50年的混凝土結(jié)構(gòu)，混凝土拌合物中水溶性氯離子最大含量應(yīng)符合以下要求：

設(shè)計(jì)使用年限為100年的鋼筋混凝土結(jié)構(gòu)，混凝土拌合物中水溶性氯離子最大含量不得超過0.06%。

硬化混凝土氯離子含量控制規(guī)定

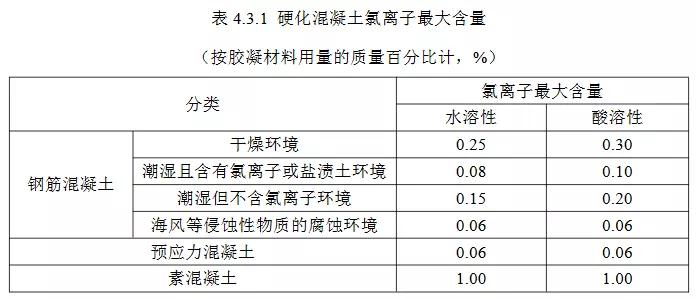

設(shè)計(jì)使用年限為50年的混凝土結(jié)構(gòu)，硬化混凝土中氯離子最大含量應(yīng)符合以下要求：

設(shè)計(jì)使用年限為100年的混凝土結(jié)構(gòu)，硬化混凝土中氯離子最大含量不得超過0.06%。

檢驗(yàn)規(guī)則

原材料中氯離子含量檢驗(yàn)

1、原材料進(jìn)場時(shí)，原材料供應(yīng)商應(yīng)提供該批次材料的合格證、出廠檢驗(yàn)報(bào)告、型式檢驗(yàn)等質(zhì)量證明文件，特殊材料還應(yīng)具有使用說明書。

2、原材料出場合格證或出廠檢驗(yàn)報(bào)告應(yīng)注明氯離子含量，進(jìn)場檢驗(yàn)的氯離子含量控制應(yīng)符合以下規(guī)定：

建設(shè)用砂應(yīng)每批進(jìn)行氯離子含量檢驗(yàn)；

受氯鹽侵蝕影響的石子應(yīng)按砂氯離子含量的技術(shù)要求，每批進(jìn)行氯離子含量檢驗(yàn)；

膠凝材料首次應(yīng)用時(shí)，應(yīng)進(jìn)行氯離子含量檢驗(yàn)。同廠家、同品牌、同品種的水泥、粉煤灰和礦渣粉等膠凝材料每年應(yīng)進(jìn)行不少于1次氯離子含量檢驗(yàn)；

外加劑首次應(yīng)用時(shí)，應(yīng)進(jìn)行進(jìn)行氯離子含量檢驗(yàn)。同廠家、同類型的外加劑，每季度應(yīng)進(jìn)行不少于1次氯離子含量檢驗(yàn)；

拌合用水氯離子含量檢驗(yàn)應(yīng)符合《混凝土用水標(biāo)準(zhǔn)》JGJ63的規(guī)定，自來水不作檢驗(yàn)要求；

混凝土拌合物氯離子含量檢驗(yàn)

1、混凝土拌合物氯離子檢驗(yàn)分為出廠檢驗(yàn)和交貨檢驗(yàn)。出廠檢驗(yàn)的取樣和試驗(yàn)工作由混凝土供方實(shí)施，交貨檢驗(yàn)的取樣和試驗(yàn)工作由混凝土需方實(shí)施。

2、同一砂源的混凝土出廠前，由供方進(jìn)行不少于1次拌合物水溶性氯離子檢驗(yàn)。

3、同一工程、同一配合比的混凝土拌合物中水溶性氯離子含量交貨檢驗(yàn)不應(yīng)少于1次，由第三方檢測機(jī)構(gòu)負(fù)責(zé)檢驗(yàn)；當(dāng)混凝土原材料發(fā)生變化時(shí)，應(yīng)重新對混凝土拌合物中水溶性氯離子含量進(jìn)行檢驗(yàn)。

4、混凝土生產(chǎn)企業(yè)，每年應(yīng)委托第三方檢測機(jī)構(gòu)對同一配合比混凝土進(jìn)行不少于1次拌合物氯離子檢驗(yàn)。

5、在施工過程中，根據(jù)工程質(zhì)量控制需要，可隨機(jī)在澆注地點(diǎn)取樣進(jìn)行混凝土拌合物氯離子檢驗(yàn)。

6、混凝土拌合物氯離子出廠檢驗(yàn)不合格時(shí)不得出廠，交貨檢驗(yàn)不合格時(shí)混凝土應(yīng)進(jìn)行退貨處理。

硬化混凝土氯離子含量檢驗(yàn)

1、混凝土應(yīng)進(jìn)行硬化混凝土氯離子含量檢驗(yàn)，對于重點(diǎn)工程或設(shè)計(jì)有特殊要求時(shí)宜采用酸溶法，均應(yīng)滿足本標(biāo)準(zhǔn)要求。

2、同一工程、同一強(qiáng)度等級(jí)混凝土，硬化混凝土氯離子含量檢測數(shù)量應(yīng)不少于1組。

3、硬化混凝土氯離子檢測應(yīng)由具有資質(zhì)的第三方檢測機(jī)構(gòu)進(jìn)行。

4、硬化混凝土氯離子含量檢測結(jié)果符合表4.3.1的規(guī)定時(shí)，判為合格。當(dāng)出現(xiàn)不合格時(shí)，應(yīng)對同一批次實(shí)體混凝土雙倍取樣按酸溶法進(jìn)行復(fù)檢，若復(fù)檢結(jié)果全部合格，判為合格，若復(fù)檢結(jié)果仍有不合格，判為不合格。

5、當(dāng)混凝土氯離子按配合比計(jì)算的混凝土氯離子含量理論計(jì)算值或拌合物氯離子含量檢測不合格，且已應(yīng)用于工程混凝土?xí)r，應(yīng)對該批次及相鄰兩批次硬化混凝土進(jìn)行氯離子檢測。最終以硬化混凝土氯離子檢測結(jié)果為準(zhǔn)。

6、硬化混凝土氯離子含量存在爭議時(shí)，應(yīng)以酸溶性氯離子含量作為最終結(jié)果進(jìn)行評定。

7、當(dāng)硬化混凝土中氯離子含量不合格時(shí)，應(yīng)由施工單位和混凝土生產(chǎn)單位提出總結(jié)分析報(bào)告及質(zhì)量事故預(yù)案，并通過專家論證評估后，制定后續(xù)專項(xiàng)處理技術(shù)方案，經(jīng)設(shè)計(jì)復(fù)核后執(zhí)行。
