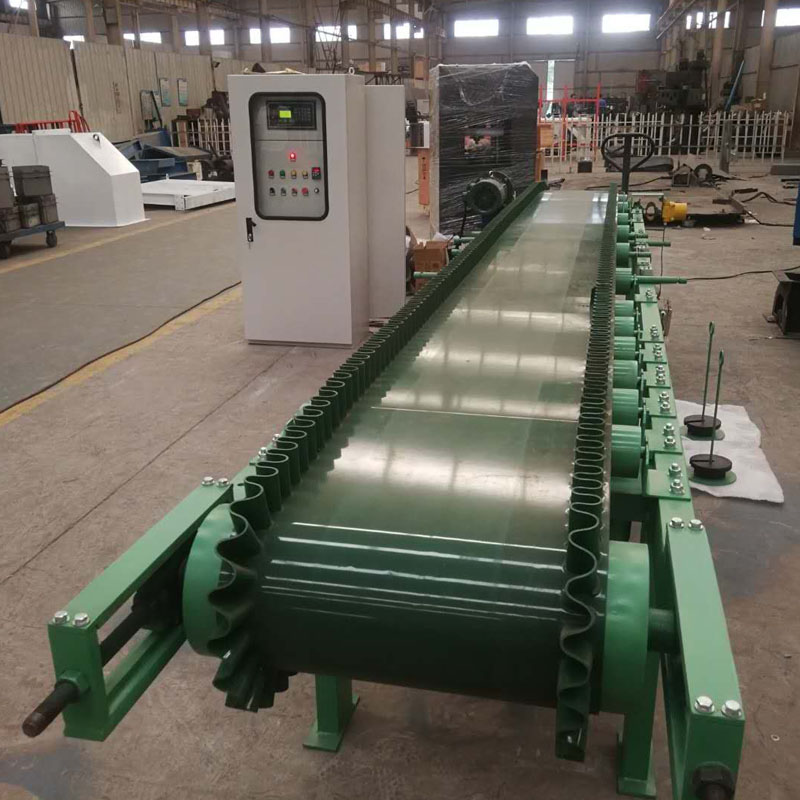

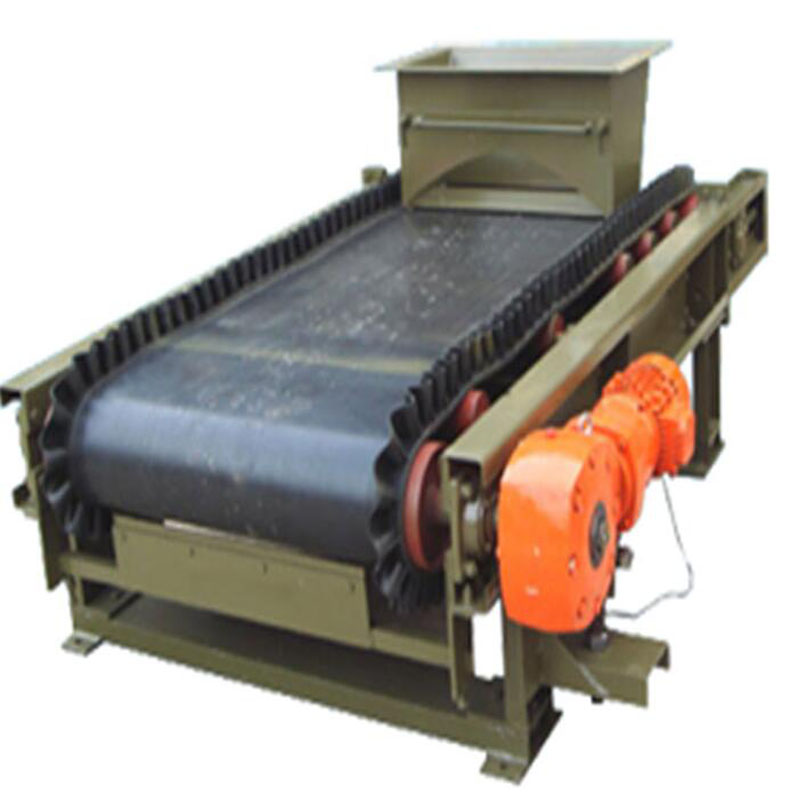

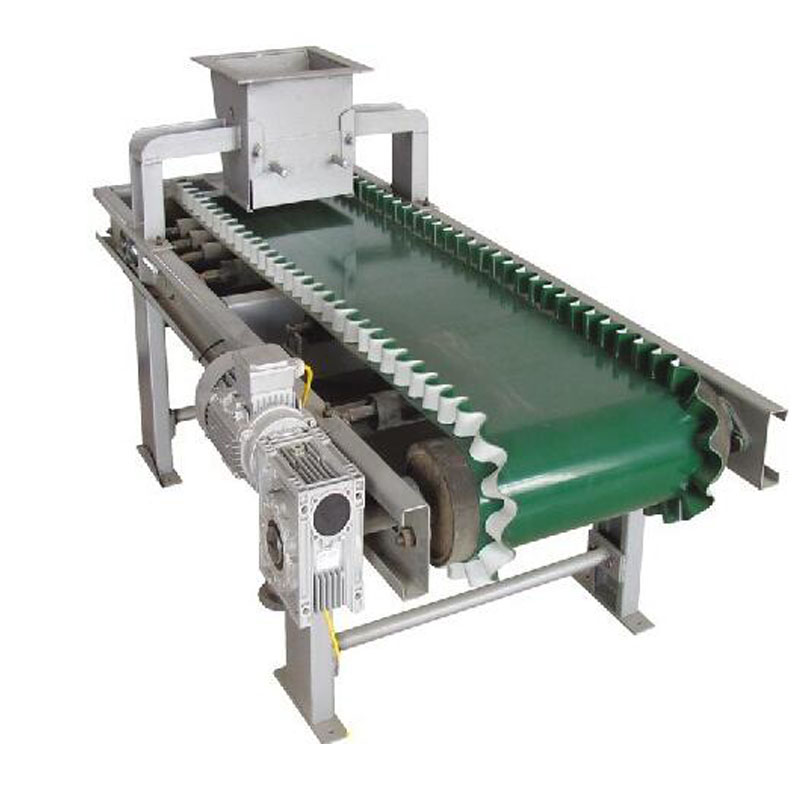

JGC-40型稱重給料機

【適用范圍】

徐州三原公司JGC-40型稱重給料機是用于輸送系統中對散狀物料進行連續計量的理想設備，也是配料系統的基本組成單元---也稱配料秤，用于工廠過程稱重，監測生產計量、控制產品裝載及監測產品庫存量，此稱重給料機可為企業現代化管理提供重要的信息，具有結構簡單，稱量有效，操作方便，維護量小等優點，具有結構簡單、計量有效、操作方便、維護量小，便于系統管理等優點，廣泛應用于電力、冶金、煤炭、化工、食品、煙草、建材、港口等行業。

【工作原理】

當物料通過稱重給料機時，稱重傳感器檢測到皮帶上的物料重量轉換成電壓信號，送入稱重顯示儀表，測速傳感器檢測到皮帶的速度信號，送入稱重顯示儀表；稱重顯示儀表把接收到的重量信號及速度信號進行處理，得到物料的累積重量及瞬時流量，并分別在稱重儀表上將瞬時流量和累計重量顯示出來。儀表也可同時輸出正比于瞬時流量的4-20mA模擬電流信號和RS485通訊信號，傳送給DCS系統進行處理，顯示電子皮帶秤的瞬時流量和累計量以及自動化管理。

【稱重給料機組成】

每臺稱重給料機主要都是由：輸送系統（輸送機架、驅動裝置、計量膠帶、清掃器、防跑偏裝置等），稱重系統（稱重傳感器、速度傳感器、稱重儀表等），電氣控制系統和安裝附件等組成。

【主要技術參數】                                  【工作條件】

檢定精度：±0.50%                                 環境溫度：

秤量范圍：0～800t/h                                機械：-20℃～60℃

皮帶寬度：500～2400mm                              儀表：-20℃～50℃

調速范圍：變頻器調速（可選）                       電源電壓：220V（±10%、-15%）

電流輸出：4～20mA正比于流量（可選）                         50HZ±2%

通訊接口：RS232或RS485C（可選）

【系統特點】

1、獨特的防跑偏技術，確保皮帶機良好的運行；

2、根據工藝要求，可以調節給料層厚度及皮帶機運行速度；

3、具有獨特的防撒料工藝；

4、高精度稱重系統，無運動摩擦，維護量極小           ；

5、稱重傳感器密封，具有良好的防潮、防腐性能和長期工作的穩定性；

6、數字式脈沖發生器，速度信號有效可靠；

7、具有自動調零、自動調間隔、自動診斷故障等功能；

8、具有獨特的電子標定或掛碼標定功能。

【系統可擴展性】

1、可配置星形、圓盤式等給料控制器，實現均勻給料；

2、可選的系統報警裝置使您及時地發現和排除堵料、斷料、過載和皮帶跑偏等故障；

3、可根據環境要求，選配防護罩，達到防塵防水的效果；

4、可遠傳/就地、自動/手動控制功能，可以實現系統的遠傳自動化管理；

5、儀表接口（可選）：4-20mA 電流、RS232、RS485通訊接口及打印接口；

6、本設備可作為DCS型配料系統的基本單元，實現配比控制。

【稱重儀表】

◆綜合精度：±0.01%；

◆顯示器為四行屏幕顯示，顯示瞬時流量、累計量、皮帶機運行參數；

◆滾動菜單，可作參數輸入設定中文顯示，操作簡單；

◆多種標定方法，可自動零點和間隔，自動零點跟蹤；

◆通訊接口（可選）：標準RS~232C、RS485接口。

◆如有需要，可提供MODBUS通訊功能。

◆可以設定的流量，軟件PID調節，實現DCS自動配料系統控制；

◆輸入輸出端口多：三路可編程輸入端口、三路可編程輸出端口；

◆打印接口（打印機可選）.

◆調試方便：中文菜單，自動零點校準、自動間隔校準、故障自診斷.

◆數據遠傳：

a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出至遠方

b數字：通過通訊的方式將所有數據傳至上位機；

◆故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；

◆通訊功能：標準RS232和標準RS484接口，波特率可調，地址可設置，可以多臺儀表進行聯網；。

◆稱重儀表有面版嵌入式和壁掛式兩種，可滿足各種現場的不同要求。

【稱重傳感器】

我公司選用的稱重傳感器為電阻應變片式拉（壓）力傳感器。

【主要技術參數】

◆非線性：小于額定輸出的0.05%；

◆重復性：小于額定輸出的0.03%；

◆滯后：小于額定輸出的0.03%；

◆溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃

◆安全過載：150%

【測速傳感器】

◆連接在推薦的測速滾筒上，可消除通常測速裝置中摩擦輪與

皮帶間因打滑所產生的誤差；

◆鑄鋁外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安

裝；

◆無碳刷式脈沖發生器，不需調整、校準、無需維修；

◆較新的軟連接技術，更有效地保證了測速精度；

◆測速范圍：0-4.0m/s
