電控箱也稱電源控制器屬GZ系列電磁振動給料機、電磁倉壁振動器的電能控制儀器，可以通過改變電控箱的電流大小來實現GZ系列電磁振動給料機穩定正常作用。
外形尺寸：180mm（長）×162mm（寬）×254（高）mm

 一、XKZ電控箱特點：
1、電控器主回路采用可控硅作變流調節。
2、可控硅工作采用脈沖移相觸發，能有效的控制電流和電壓的突變，可使負載平穩起動，可確?？煽毓璧陌踩褂谩?
3、本機使用方便，式樣新穎，底殼下裝有金屬支撐架及安裝孔，既可懸掛，又可平放，為本機的安裝與操作提供了方便。
二、XKZ電控箱 使用方法：
1、按電控器上所標輸入（220V），輸出（電振機）位置，將電源與負載接好。
2、打開電源開關鍵，工作指示燈亮，表示電源已接通。
3、順時針轉動電流調節選鈕，使輸出達合適強度。
三、 XKZ電控箱注意事項：
1、通態浪涌電流Itsm在壽命期內，浪涌次數有一定限制，因此，一般不要人為的對負載短路。
2、電控器周圍介質溫度不超過-20℃—＋40℃的范圍。
3、周圍介質溫度為25℃時相對濕度不大于85%。
4、電控器應放置于振動幅度小，沒有嚴重腐蝕性氣體和影響電氣絕緣性能的環境中。
四、XKZ電控箱 主要性能指標
1、輸入與輸出電壓〈10V（輸入電壓大于或等于220V時實測）5V〉。
2、導通角不低于175度?！?
3、電流控制方式: 4~20 mA。
4. 電壓控制方式: 0~5VDC。
5、電源適用于正負220V±15%變化的。
6、較小導通電流: 50 mA
7. 通態壓降 小于1 .5V
8. 斷態漏電流: 小于10 mA
9. 導通時間 （50H Z ）： 1MS
10. 關斷時間： 10MS
五、XKZ電控箱安裝方法：
⒈將控制器后面板標有輸出的二個端子與給料機相連（可不分反正）。
⒉將控制器后面板標有輸入的二個端子與220V交流電相連（可不分火、零）。
⒊確認連接正確后，即可接通電源。
⒋調節“電流調節”旋扭可控制給料機速度。
注意：輸出和輸入不能反接，二個輸出端不能短接。
電流調節旋扭要輕輕轉動，較多只能轉多半圈，即3/4圈，約260度。

六、XKZ電控箱技術參數表：

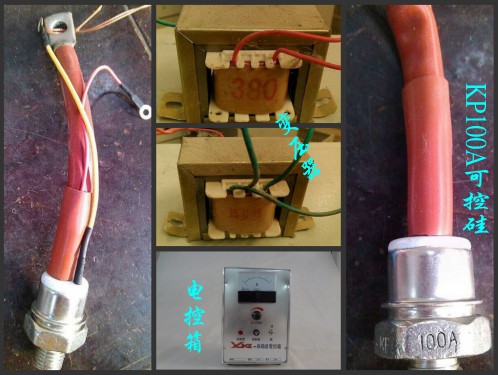

七、XKZ電控箱內部零件：

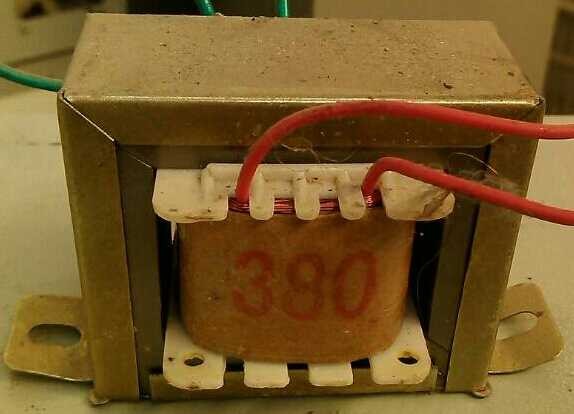

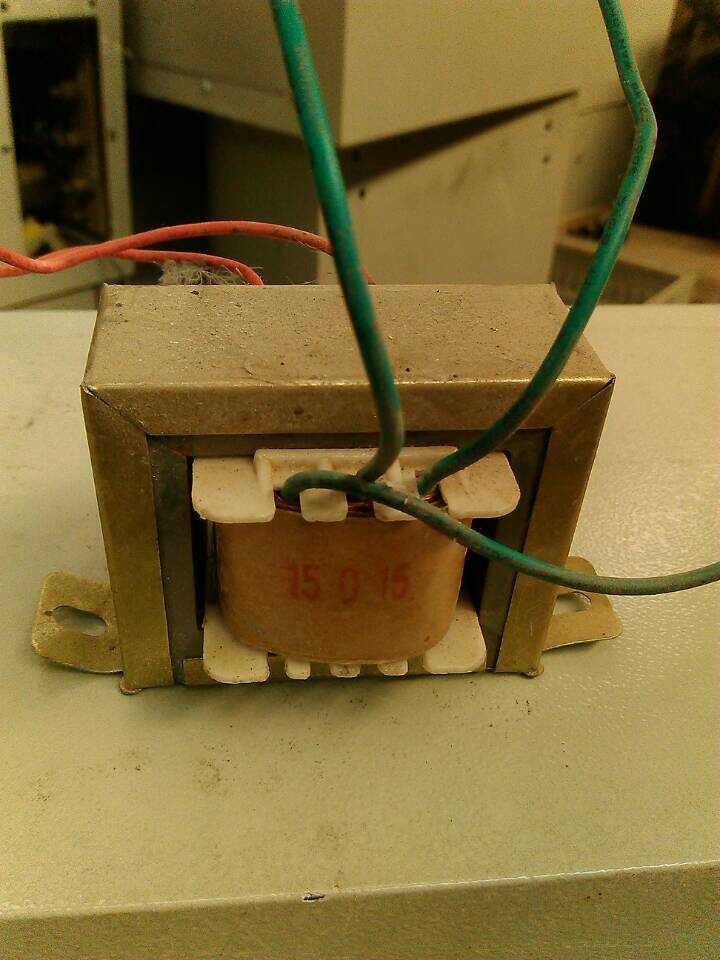

XKZ電控箱變壓器：

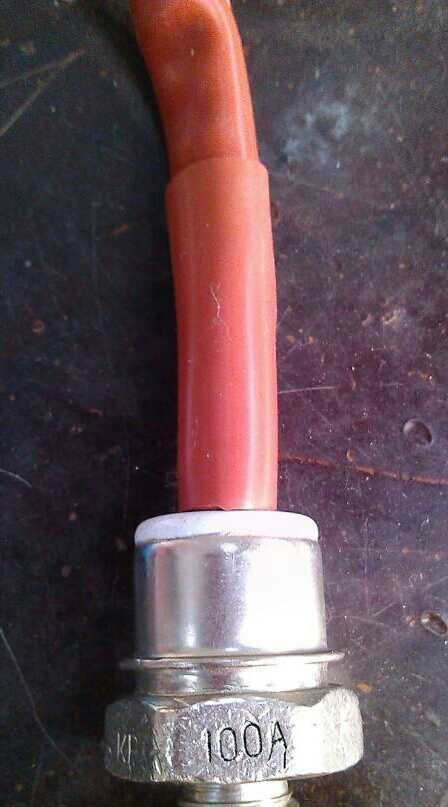

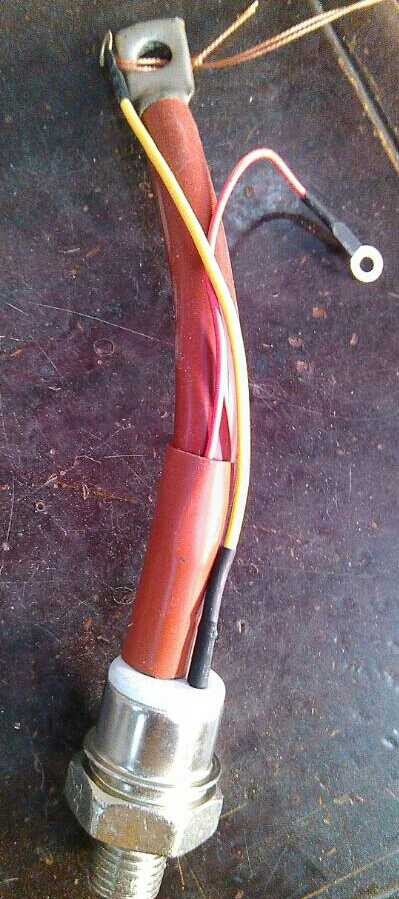

XKZ電控箱可控硅KP100A：
