>>>設備簡介<<<

砂石分離機，又叫多功能滾軸分離篩、泥石分離機、等厚滾軸篩、蝶形篩等，適用于泥石/砂石/礦石等各類石料，各類生活垃圾、各類商業/工業垃圾、煤炭、裝潢/建筑廢棄物、粘濕物料等分離工況，可以將按照不同的比重、尺寸、形狀進行分類，從而降低后續分選設備的負荷?？筛鶕?jù)物料組分、濕度等自動調節運行轉數，砂石分離機既大大緩解了資源短缺的狀況，又達到了資源回收利用的有效機制。

>>>工作原理<<<

通過電機帶動多級裝置的連動軸，進行有規律的翻轉運動，由滾軸上配置的碟盤用來搏動物料前進，篩面由很多根直線排布回轉碟片構成，在滾軸上有相等的篩盤排布，滾軸通過齒輪帶動輪鏈傳動而旋轉，其旋轉方向與原料流動方向一致，軸與軸之間有間隙，確定分離物料的大小，鑲嵌在軸上的不規則耐磨裝置托起大粒度物料向前運動，因為篩軸是按各不相同的運行方向設計的，所以當材料在運行方向較高的地方運行時的速度較快；當材料在運行方向較低的地方運行時的速度較低緩。兩種各不相同的速度運行下的材料，在篩面某一地方相匯時開始做軸向運作，達到了提高篩分的工作效率，小顆粒物料則落入分離機底部由皮帶機送出。它克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題，提高了分離系統的產量和可靠性。

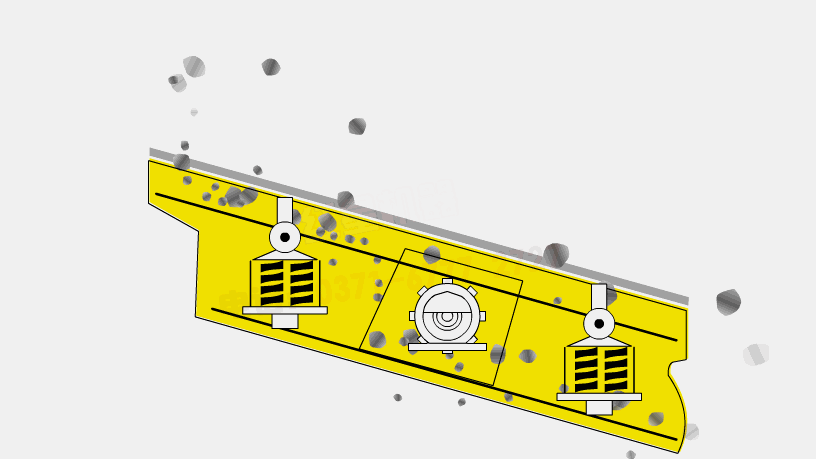

砂石分離機動畫模擬演示

>>>結構說明<<<

砂石分離機主要由箱體、箱體襯板、碟片、傳動軸、調速電機、電機臺座、鏈條鏈輪、支架等組成。

1、篩箱：由厚度不同的國標Q235鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、襯板：采用耐磨錳板，用加強螺栓連接，更換方便。

3、碟片：采用加厚高錳材料，堅固耐磨。

4、篩網：有由低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

5、調速電機：使用與維修方法詳見調速電機使用說明書。

6、電機臺座：安裝電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

7、傳動：采用耐磨雙鏈輪鏈條傳動，傳動效率高，運行穩定，經久耐用。

8、支架：由國標方鋼和槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

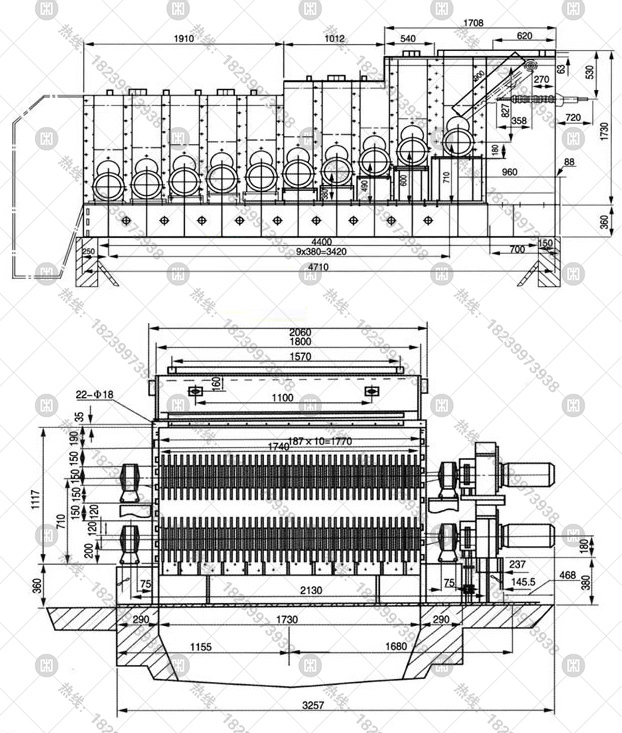

砂石分離機平面結構剖析

>>>技術參數<<<

注：可根據用戶不同的物料來訂制型號、分選粒度等要求。

>>>性能特點<<<

1、篩分精度高，效率高，處理量是相同體積傳統滾筒篩的4倍，篩分效率更是滾筒篩的1.5倍，生產能力可高至1000t/h。

2、采用變頻驅動控制方式，動力小，能耗低，安全性及穩定性高，處理量可調體積小，不占空間，移動方便。

3、物料自動排出，可連續作業，在不同的工礦下可以起到輸送、分離、篩分等功能，實現一機多用。

4、特制耐磨鏈輪，鏈式聯動，獨創的張緊鏈條設計，運行穩定性極高，機械堅固耐用，噪音低，易損件少，更換方便。

5、模塊化裝配，可根據物料情況加長或縮短，方便維護和結構調整。

7、運行穩定性高，篩分范圍廣，適用于各類生活垃圾、各類商業/工業垃圾、泥石/砂石/礦石等各類石料、裝潢/建筑廢棄物、粘濕物料分離工況。

>>>生產實拍<<<

>>>適用行業及物料參考<<<

分級粒徑：100、80、50、30、13、10、8、6、3mm（根據實際工況要求，確定篩分粒徑）

注：可根據用戶不同的物料來訂制型號、分選粒度等要求。

>>>安裝調試與使用<<<

砂石分離機應固定在推薦地基上，由預埋螺栓固定。如不打推薦地基，應在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線。注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

砂石分離機安裝好以后，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上，彈簧應完整垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。

3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達好的篩分效果。

6、砂石分離機在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正?，F(xiàn)象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。

>>>圖片實拍<<<

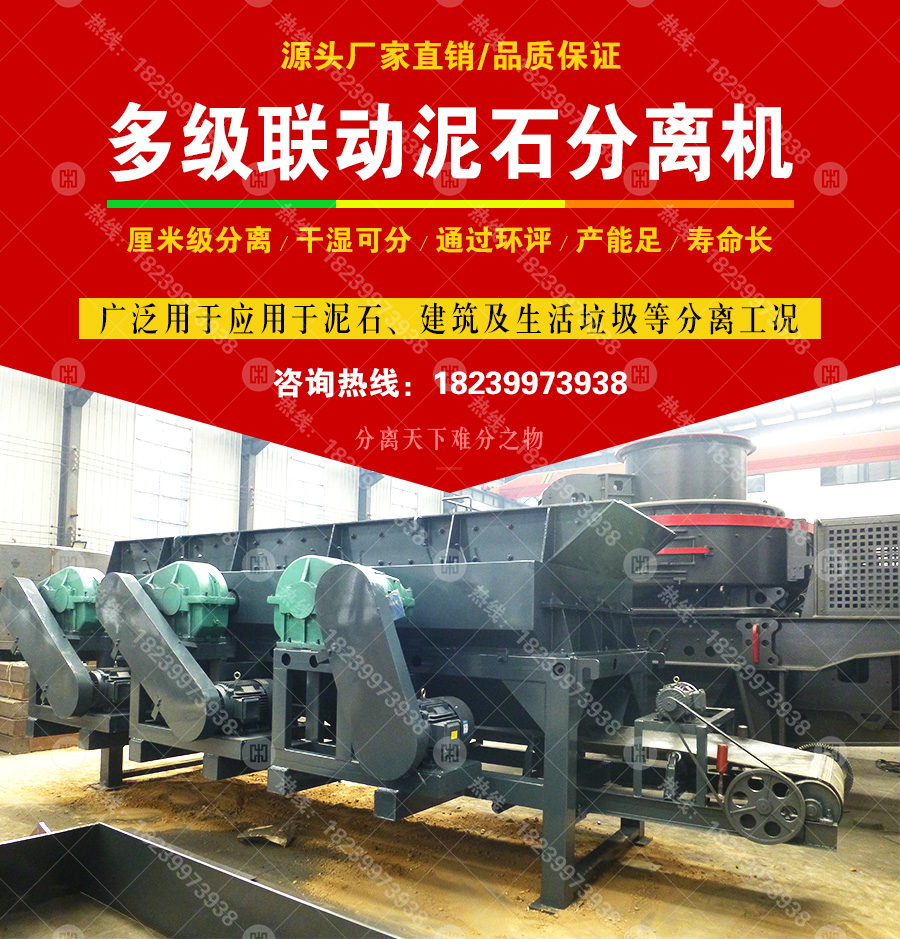

砂石分離機圖片實拍

>>>購買注意事項<<<

1、請確認要分離的物料是什么？有那些成份構成？

2、水分含量大概有多少？粘度如何？（盡量是拍照和視頻發送給我們）

3、分離界限多少？也就是想把多大粒徑的料分離出來（滾軸間隙）？

4、較大進料粒徑是多少？占有率為有多少？（影響到軸規格尺寸的設計）

5、每小時生產量大約多少噸？（影響到機器設備的總寬選型）

6、分離細致度規定怎樣？一般分離有效度可以達到百分之98之上。

>>>關于運輸<<<

1、砂石分離機屬于大型設備，因為設備比較大，運送過程中會隨著一些零配件一起發貨，所以，用戶在驗收時要查看零配件是否齊全。

2、在驗收砂石分離機時，要注意查看設備的外形。在運送過程中，因為道路狀況或是任何的因素影響，設備表面磕碰，對外形導致了一些磨損。要知道砂石分離機外觀部件是為了美觀，還具有防腐的作用，所以查看外形是否磨損也是十分關鍵的。

3、查看砂石分離機配件的數量，尤其是較小的零件，在核對接貨時要按照貨物清單來做，而且認真的對待每個設備的型號，在查看全部貨物沒有任何的問題的情況下，廠家和收貨方才能簽字奏效。

所以，在查看垃圾碟盤滾軸篩分_分離機設備時一定要仔細，確認收貨的設備完好，在一定時間段內察覺紕漏，立即聯系廠家或是貨運物流公司進行溝通，進而保障自己的利益。中厚機械會根據客戶您訂購機器的大小和您公司的遠近來給您安排汽運、物流或貨運，我們會全程跟蹤貨物信息，及時通知，方便客戶接貨。

>>>售后服務<<<

整機保修一年（易損件除外），長期廠價提供零配件，隨時為您提供相關技術咨詢服務。
