一、概述

1、本膠帶輸送機適用于散裝、包裝的糧食或其他小顆粒物料的輸送、做囤、碼垛、翻倉等，可進入倉庫或露天使用，也可與其他輸送設備聯合使用。

2、主要特點

（1）本機在機架兩端裝有旁導管，來防止糧包在輸送時掉包。在進糧斗兩側安裝有調節手柄，可將側板撐起，防止糧食撒漏，便于散糧輸送。包裝糧食輸送時可卸下進糧斗或拉出調節手柄，放下側板使用。由于有這種裝置，進糧斗也可不必從機架上拆下。輸送帶的輸送速度共分為四個檔位三種速度，分別是空擋、1檔—0.8米/秒，2檔—1.25米/秒，3檔—1.8米/秒，以適應散運、包運的不同需求，提高了設備的利用率，發揮了一機多用的性能。

（2）有電機傳動蝸桿減速升降，結構簡單，升降安全。

    （3）大移動輪采用充氣輪胎，方便移動，可有效避免壓碎糧食及倉庫地面。

（4）大小走輪均裝有滾珠軸承，且小走輪具有自動轉向功能，保證了機器移動輕便靈活。

（5）整臺機器結構合理，在保證包運集中負荷下有足夠的強度和良好剛性的前提下，采用較經濟材料，機身的桁架結構采用管材焊接，以防止糧食積存在機架上。

（6）轉向拋糧輸送機轉向角度為：左90°，右90°，不能旋轉360°。

（7）使用拋糧機時，可用手柄將拋糧機搖出，不用時拋糧機自動縮回。

三、主要性能及尺寸參數（見表）

注：

（2）表中輸送量為較大輸送量

（3）TDSL50*5、TDSL 50*8、TDSL 50*10型配備電動機為YFB132S-6型

     TDSL *12、TDSL 50*15型配備電動機為YFB112-1型

     TDSL 50*18、TDSL 50*20型配備電動機為YFB132S-4型

四、結構簡要說明

本輸送機由以下幾個主要部分組成：

1、         機架：

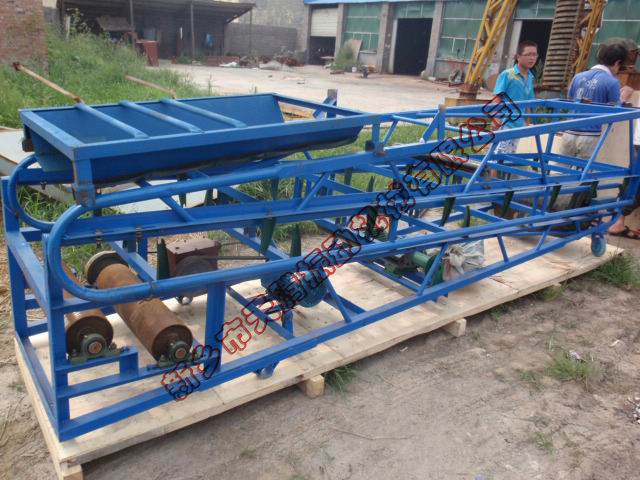

 機架由角鋼及焊管焊接而成的一個整體桁架，構成該機的主體，其他部分均與其連接（見圖一）

 1、纏在卷筒上的鋼絲繩一段固定在卷筒上，另一端通過滾輪軸上的三個鋼絲繩輪和撐腳軸上的兩個鋼絲繩輪，較后用鋼絲繩卡子固定在機架鐵環或撐腳軸上。鋼絲繩通過前才撐腳上繩輪使前撐腳移動，前撐腳的移動使?jié)L輪在機架下側導軌上滾筒，而使整個機器自動升降（見圖一）。

2、傳動部分：

由一對變速塔形槽輪、一對減速正齒輪及傳動滾筒構成，變速塔形槽輪有快、慢兩檔，包運時用慢速，散運時用快速（見圖二）。

3、升降部分：

 由渦輪減速箱和撐腳兩部分組成，后撐腳上裝有軸承與機架上的用8個M12的螺栓連接。帶有卷筒的渦輪與蝸桿組成渦輪減速箱。安裝在機架下側，在需要升降時，按下升降槽輪的十字銷，由主動傳動滾筒帶動升降槽輪，然后帶動蝸桿槽輪，使蝸桿傳動渦輪，從而帶動卷筒上的鋼絲繩。

4、滾筒與托輥部分：

滾筒包括有主傳動滾筒和尾輪滾筒，有鋼管制成。主傳動滾筒安裝子機架中部，由電動機來帶動，尾輪滾筒安裝在機架尾部。主傳動滾筒的轉動帶動輸送帶運動，輸送帶繞過尾輪滾筒到機架上面，可以載運糧食在上托輥上運動，從頭部滾筒卸下載運的糧食。

 托輥部分包括：上托輥、進托輥和下托輥三種。其全部采用鋼管制成，兩端裝有滾珠軸承，軸承套兩頭裝有密封圈，故傳動輕便靈活。

 上托輥安裝在機架上面，雙排撐“V”形，其作用支撐和對輸送帶的導向作用，進料托輥安裝在機架尾部進料處，單排平行排列，其作用是承受進料時的沖擊力和糧食的重力，并起輸送帶的導向作用，下托輥在機架內側，起支撐輸送帶和導向作用（見圖三）

5、      拉緊部分：

 主要零件調節軌固定在機架尾部，調節絲杠安裝在調節軌上，調節活另一端裝在調節軌內可以移動，另一端與方軸承殼配合，尾輪滾筒軸裝在方軸承殼內。通過轉動調節搖柄，使絲杠轉動，方軸承殼便在調節軌內移動，實現輸送帶的拉緊或放松，調整輸送帶跑偏和松緊度（見圖四）。
