選煤廠溜槽防破碎緩沖裝置的設計與應用

　　一、成果背景

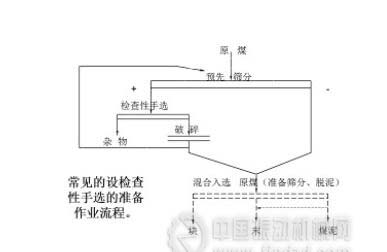

　　礦井型選煤廠的原料來自于礦井的提煤，礦井提煤中主要是大小不一的煤和矸石，其中的塊煤是選煤廠最昂貴的產品，在選煤廠各個環節采取塊煤防破碎、提高塊煤產率已經是選煤廠生產經營的共識。選煤廠一般均設有原煤準備環節（如右圖），該環節主要負責原煤的預先篩分、大塊煤的破碎、大塊矸石和雜物的手選。順和選煤廠的203振動篩負責礦井提煤的預先篩分，篩上產物經過手選后進行破碎，篩下產物作為原煤進入主廠房。


　　

　　由于203振動篩安裝角度及高度較大，篩上產物在203下溜槽的下落速度較快，篩上產物中塊煤經常與矸石及溜槽壁發生強烈碰撞，從而導致塊煤的破碎，進而降低了該廠的塊煤率；同時塊煤的破碎和飛濺也是對于現場手選作業的工人的安全隱患。

　　二、實施內容

　　為此該廠機修車間在現場對203振動篩下溜槽的內部尺寸、安裝角度及主要落料點位置等情況做了詳細測量計算，得出了初步解決方案：在溜槽內部加設緩沖裝置。然后根據順和選煤廠實際情況，得出具體方案：通過修舊利廢，將706/707振動篩換下的橡膠支座安裝在203下溜槽的內部，使得塊煤在此處得到緩沖和減速，避免了其在溜槽內的額外破碎。

　　

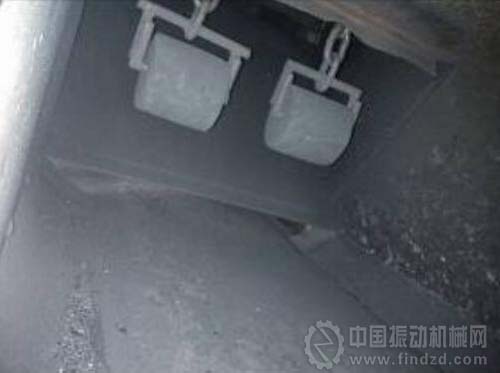

　　該緩沖裝置如圖所示，主要由兩節鏈條連接溜槽上部和橡膠支座的支架，橡膠支座的支架通過一個鋼筋作為軸將橡膠支座掛在溜槽內部。203篩上產物在此處碰到該緩沖裝置得到減速，從而避免了較嚴重的破碎，其中的塊煤比例相當于以前可得到提。

　　三、主要創新點

　　1.通過修舊利廢，變廢為寶；將原先廢棄物資重新利用，在塊煤的源頭上進行防破碎保護，可提高全廠塊煤指標。

　　2.該裝置對塊煤緩沖的同時，自身也通過滾動和搖擺卸去了沖擊力，使該裝置磨損很小、使用壽命很長。

　　3.該裝置靈活可靠，安裝方便，在不同的場合均可以實現緩沖的作用。

　　四、效益評價

　　該裝置有效避免了塊煤與矸石及溜槽壁發生強烈碰撞、導致破碎，以及塊煤碎片飛濺現場威脅手選工人的安全的問題。通過一段時間的使用，和以往溜槽進行對比發現：203振動篩下溜槽的出料中塊煤的碎片明顯減少，從以前的0.6噸左右降低到現在的0.4噸左右，以全年開機300日，每天開機10小時計算，可提高塊煤產量600噸，創造18萬元的經濟效益。同時減少了203振動篩下溜槽的出料對205皮帶的磕碰，延長了205皮帶使用壽命。

　　因此，該裝置在從經濟效益、安全效益等方面都較為可觀，具有較好的推廣價值。
