薄煤層煤礦“活”了!

穿上黑色膠靴，換上藍色工作服，頭戴安全帽，礦燈和自救器別在腰間，6月18日上午，一陣全副武裝后，被包裹的嚴嚴實實的記者，先后換乘平巷人車、“猴車”（礦山架空乘人裝置），穿梭在錯綜復雜的巷道中，向井下垂直深度242米處的楊村煤礦4703薄煤層智能綜采工作面挺進。

“可以看到，當前第364刀顯示，它的最大偏差已經觸發了系統的指令，隨即通過第365刀，開始調整工作面的直線度。當?shù)?65刀割完后，通過第366刀驗證我們的找直效果。如果366刀偏差值依然超過我們設定的誤差范圍，慣導系統就會重復下達找直指令。”來自山東能源云鼎科技的現場工作人員介紹。

記者獲悉，通過手持終端，工作人員即可完成對工作面設備的控制，遠程控制采煤機截割作業。應用規劃截割技術，可對采煤機支架精準控制，進行整刀調整、多刀調整、超前調整，從而使采煤機截割更精準。規劃截割系統同步調度控制液壓支架，實現了工作面無人連續開采。

因產能小、煤質差、用人多、效率低，擁有近40年歷史的楊村煤礦一度經營困難，2015年曾被列入擬關閉礦井行列。然而，伴隨智能化技術裝備的成功應用，依托數字孿生輔助控制系統、盤古礦山大模型AI服務平臺、煤礦GIS公共服務平臺、綜采工作面國產慣導應用、班組協同交互通訊系統、規劃截割等先進技術，楊村煤礦了實現正常條件下工作面內無人作業，達到年產100萬噸水平。從人工開采、機械化換人、自動化減人、信息化少人，再到如今的智能化無人，楊村煤礦薄煤層開采歷經五代發展，完成了三次飛躍。

“攜手華為、天瑪智控等先進企業，山東能源集團先行先試開展薄煤層智能無人開采探索實踐，推廣應用‘數智無人控制’技術裝備，楊村、濱湖薄煤層工作面均實現正常生產條件下面內常態化無人作業。”山東能源集團黨委常委、副總經理劉健介紹。

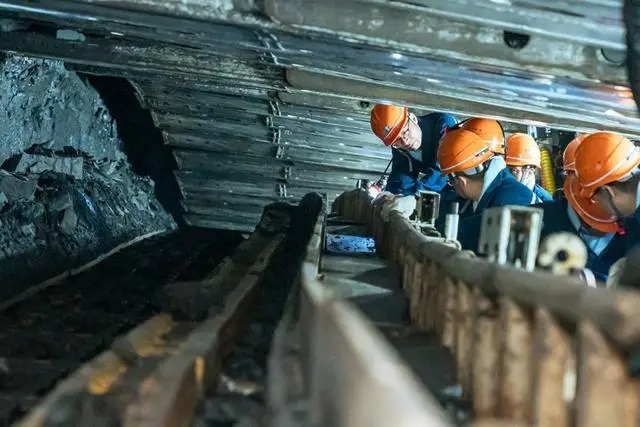

山東能源集團楊村煤礦薄煤層智能綜采工作面參觀現場


長期以來，薄煤層開采受限于作業空間小、勞動強度大、勞動用工多、產能釋放受限等原因，導致礦井經濟效益差，普遍作為“呆滯”資源被封存甚至遺棄。不過，伴隨開采年限的增加，采面由“厚”轉“薄”逐漸成為井工煤礦的必經之路。

記者從全國煤礦薄煤層智能開采經驗交流現場會上獲悉，當前薄煤層無人化開采取得突破，“工藝裝備智能協同”助力開采管控模式發生轉變。煤炭生產企業聯合科研院所、高等學校開展技術攻關，從“裝備形式”到“配套方式”再到“工藝模式”逐步升級，全國范圍內建成了一批薄與較薄煤層智能綜采工作面。

更多的薄煤層煤礦，正在新一輪智能化、數字化改造中，煥發新機。
來自地層深處的變革

在我國，1.3m以下的薄煤層約占保有儲量的20%左右，尤其是四川、重慶、湖南、湖北等地區薄煤層占保有儲量50%以上。2m以下煤層受地質條件和空間的制約，開采難度大，生產效率低。

一場來自地層深處的變革，有望改變這一“囧狀”。

在山東濟寧，距離楊村煤礦60公里外的棗礦集團濱湖煤礦，31606工作面同樣實現了無人化。記者獲悉，31606工作面面長175m-260米，走向長度1470m，煤厚1.3米，可采儲量57萬噸。面對薄煤層采煤工作面存在活動空間小、跟機作業難、勞動強度大、生產效率低等短板，濱湖煤礦先后克服了空間設計、地面遠控、實時感知等多項技術難題，變革了傳統的采煤機記憶截割+自動跟機移架技術，應用全新的規劃截割技術，實現了采煤機支架的靈活調度控制。

在31606工作面“三機配套”（即采煤機、液壓支架、刮板運輸機）上，工作面選用MG550/1270-WD型采煤機，煤機功率由870KW提升至薄煤層礦井功率最大的1270KW，在含有硫化亞鐵夾矸且斷層多、起伏多、煤層薄的條件下，煤機截割速度由5m/min提速到8m/min。

液壓支架上，選用了ZY6000/08/18D型液壓支架，最小支撐高度0.8m，最大支撐高度1.8m，這是山東能源集團針對薄煤層采煤工作面自主研發設計制造的新型特異型支架。

刮板輸送機的型號為SGZ800/2×525，應用了機頭機尾反曲線、伸縮機尾、永磁半直驅、機尾收煤裝置等先進技術，減少了三角煤工藝中掃煤環節，平均單刀割煤時間節省30分鐘。

據悉，31606工作面無需人員跟機作業，采高不需要考慮人員作業因素，平均少割矸石0.1m，實現了“煤厚就是采高”，煤炭質量明顯提升。

楊村煤礦、濱湖煤礦薄煤層智能化工作面建成運行以來，僅需2人遠程操控，自動跟機移架率99%，遠程截割率100%，有效提高了煤炭資源回收率，而這僅僅是個縮影。

在其隸屬的山東能源集團，國內共有75處生產煤礦，擁有2米以下薄煤層的煤礦32處、占比42.6%；32處煤礦薄煤層剩余有效可采儲量2.6億噸、占比29%。

劉健介紹，六大技術創新的加持，助力山東能源集團實現薄煤層工作面常態化無人作業。

在工作面智能控制方面，應用數字孿生技術，為遠程控制提供操作建議和控制指令；應用盤古礦山大模型AI服務平臺，提高礦井風險防控能力和安全管理水平；應用煤礦GIS公共服務平臺，打通多專業橫向協同繪圖壁壘；應用國產慣導自動找直技術，實現采煤工作面自動找直系統核心關鍵設備及技術國產化；應用班組協同交互通訊技術，解放雙手，提高接收信息的準確性、行為安全性和工作效率；應用多參量耦合模型的規劃截割開采技術，提升薄煤層開采效率，降低含矸量。

“山東能源集團通過攻關薄煤層智能開采，讓勞動強度大、產能效率低、經濟效益差、瀕臨關閉退出的煤礦成功‘提效增產、提質增盈’，并讓礦工‘輕松采煤、體面勞動’，實現了勞動收入與經濟效益同步增長，走出了‘以人民為中心’的煤礦高質量發展生動實踐。”中國煤炭工業協會副會長、中國煤炭學會理事長劉峰評價。

在劉峰看來，革新煤礦生產方式，可提升礦工勞動價值。數字化、智能化正催生新時代煤礦嶄新業態。智能采煤走向常態化運行，實現了從薄煤層、中厚煤層到厚煤層綜采和綜放工藝的全覆蓋。

科技賦能走向“無人化”

不少頭部煤炭企業，薄煤層無人化開采頻頻取得新突破。

在神東煤炭集團（以下簡稱“神東煤炭”）錦界煤礦31302工作面，一名煤機司機干預頂滾筒升降，底滾筒全程自動割煤。通過連續3個月數據對比，日均產量與單刀割煤時長基本持平，開機率提升7.7%，超負荷明顯下降，煤機速度最大可達到14m/min，可常態化運行。

據國家能源神東煤炭集團黨委委員、副總經理賀海濤介紹，從2008年開始，針對設備控制權限不開放的問題，從單機自動化水平提升，逐步轉變思路，探索出單機智能化提升、上位機集中控制的智能化模式，神東煤炭走出了一條較薄煤層無人化路徑。

“到2025年，神東煤炭集團29處綜采工作面平均綜合自動化率將提升至90%，7處高級智能化綜采工作面將建成，人工就地平均干預率將降低至15%。”賀海濤透露。

在我國的可采煤層中，薄煤層占據了很大一部分。有關統計數據顯示，84.2%的礦區均有薄煤層分布。這些薄煤層多采用機械化或自動化開采，但產能和經濟效益較低。

據中國煤炭科工集團（以下簡稱“中國煤科”）首席科學家、天瑪智控副總經理李明忠介紹，為解決巷道大斷面與煤層厚度較薄的矛盾，中國煤科研制了低矮機型的轉載機，降低巷道掘進斷面；為解決設備大功率與小尺寸的矛盾，中國煤科優化傳動布置方式，增大功率密度；為解決設備高適應性與小尺寸的矛盾，中國煤科爭取機身高度最小化、裝機功率最大化、牽引速度高速化、可靠運轉常態化。

中國中煤能源集團（以下簡稱“中煤集團”）全方位推進薄煤層智能化開采。在內蒙古納林河礦區納林河二號礦3-1上煤層，建成1.9米煤厚智能化工作面，自動化率達96%，生產班由12人減為3人。在山西霍西礦區鐵新煤礦、合盛煤礦、高家莊煤礦，這些1.3米以下煤厚工作面應用無線傳感器，建成采煤機規劃截割+支架自動跟機移架智能化工作面。在陜西子長礦區禾草溝煤礦，引進波蘭黑龍等高采煤機，探索實現無人化開采新模式。截至目前，中煤集團已建成薄及較薄煤層智能化工作面13個，智能化采煤工作面占比87%。

“薄煤層采煤工作面平均長度提高到原來的兩倍以上，平均單產水平提高了40%。2014年起，在唐山溝礦、南梁礦、山不拉礦、禾草溝礦、鐵新礦5處工作面立項研究并實踐，萬噸掘進率降低40%以上，解決了采掘關系緊張問題。”中國中煤能源集團黨委常委、副總經理馬世志表示。

馬世志透露，到2024年底，中煤集團薄及較薄煤層工作面將全部實現智能化開采；2026年底前，薄及較薄煤層工作面無人化開采將實現全覆蓋。

淮河能源控股集團（以下簡稱“淮河能源”）現有11對生產礦井，核定產能7790萬噸。其中，淮南礦區面臨薄煤層開采難題。

據淮河能源控股集團黨委委員、副總經理李志紅介紹，在薄煤層煤機國產化替代上，淮河能源研發了矮機身、高過煤量、高可靠搖臂的國產MG500/1200-AWD型采煤機。系統泵站由BRW400/31.5升級為BRW630/40。

根據規劃，淮河能源將持續探索透明地質技術的應用，實現精準規劃截割；研發適應深井高地壓環境的玻璃纖維錨桿，解決兩端頭截割不連續的技術難題；不斷優化國產薄煤層開采裝備，提升設備系統的可靠性。

成立于2005年8月的四川省煤炭產業集團（以下簡稱“川煤集團”），核定生產能力1478萬噸/年，共有生產礦井20對，全部由川煤集團華榮能源公司管理。

據四川省煤炭產業集團華榮公司總工程師唐鋒介紹，川煤集團的煤層，極薄煤層和薄煤層占比45.4%，煤與瓦斯突出和高瓦斯礦井占比90%，傾斜和急傾斜煤層占比73.3%。

“在薄煤層開采問題上，建議選用適應性強的裝備。針對薄煤層開采的特點，應選用高效、穩定、安全特點的智能化開采設備。與此同時，優化采掘工藝和流程，包括合理布置工作面、優化采煤方法、減少輔助作業時間等。”唐鋒建議。

機器人化采礦未來可期

當前，部分礦區薄煤層已成為主采煤層，加大薄煤層的開采力度，正緩解老礦區資源的枯竭進程。

多數礦區薄煤層煤質較好，做好薄煤層治理，可解決下部厚煤層壓茬問題。解決好高效和綠色問題，薄煤層也可以取得較好的經濟效益。

李志紅認為，薄煤層開采是保護層開采，是礦井?dāng)U增存量，延緩向深部開采速度，延長礦井服務年限，提高資源回收率，實現安全綠色發展的關鍵。

薄煤層無人化高效智能開采意義深遠，其目標與實現路徑是什么？

對此，中國工程院院士、中國煤科首席科學家王國法認為，薄煤層無人化高效智能開采，主要包括0.8-0.95米采高無人化工作面年產100萬噸、0.95-1.1米采高無人化工作面年產100-150萬噸、1.1-1.3米采高無人化工作面年產150-200萬噸、1.3-1.6米采高（陜北鄂爾多斯礦區）無人化工作面年產400萬噸四大開采目標。

在0.8-0.95米采高無人化工作面年產100萬噸這一開采目標中，研發難題是破煤設備大功率與小尺寸矛盾極其尖銳。建議創新超矮機身采煤機動力與電纜拖拽結構。

在0.95-1.1米采高無人化工作面年產100-150萬噸這一開采目標中，研發難題是成套裝備大功率與小尺寸之間矛盾突出。建議創新煤機型式、支架結構與設備配套模式。

在1.1-1.3米采高無人化工作面年產150-200萬噸這一開采目標中，研發難題是成套裝備高可靠和無人常態化運行難以保證。建議基于智能開采工藝，實現無人智能常態化運行。

1.3-1.6米采高（陜北鄂爾多斯礦區）無人化工作面年產400萬噸這一開采目標中，建議研發較薄煤層智能高效綜采成套技術與裝備，涉及工藝創新、裝備研發、智能監測和協同控制。

“薄煤層無人化高效智能開采，將由‘可視遠程干預模式’向‘智能自適應模式’邁進。”王國法表示，可視遠程干預模式目前得到了廣泛推廣，在地質條件良好的工作面實現了“有人巡視、無人操作”連續生產。但這一模式強調人員的監視、干預，但能解決的實際生產問題卻有限，無法進一步推進工作面無人化智能開采實踐。

對此，王國法建議，第一，研發應用關鍵設備。例如高品質電液控?fù)Q向閥、高壓大流量協同供液系統、薄煤層工作面巡檢機器人、液壓支架姿態自適應解算技術、液壓支架全工作面自適應跟機控制技術、綜采工作面智能視頻聯動技術、綜采工作面精準截割規劃技術方法等。第二，優化頂層設計。強化薄煤層高效智能化無人開采系統統一設計；突破成套裝備瓶頸；構建基于透明地質的綜采工作面無人化控制系統；構建綜采工作面數字孿生體，變革傳統人機交互模式；構建智能運維服務平臺，全面提升運行效果。

當前，單機自動采礦已基本實現，集中程控采礦部分實現，遠端監控采礦正在實現。在不久的未來，機器人化采礦或有望實現。

中國工程院院士葛世榮認為，未來，煤礦將走向生產系統常態智能化，機器人化采礦未來可期。其中，薄煤層機器人化開采系統結構，將由礦山工業物聯網+機器人化系統+數字孿生平臺構成。

“到2026年，全國煤礦智能化產能占比不低于60%；智能化工作面常態化運行率不低于80%；將打造一批單班作業人員不超50人的智能化礦山；形成煤壁采長450米以上，單面產量1500萬噸以上，智采人員3人以下，人工干預20%以下的超級智采工作面。”葛世榮說。

科技時代，讓采礦這一職業在煤礦“智能升級”中實現“順勢轉型”，成為這場煤炭工業領域重大變革的全新命題。薄煤層智能化建設將職工從窄小、困難的作業環境中解放出來，從本質上提升了作業人員的安全系數。

李志紅認為，薄煤層工作面智能化建設有利于改善作業環境，將“操作工”變?yōu)?ldquo;巡檢工”，減輕勞動強度，減少用工，將“貼身戰術”變成“遠程干預”，提高安全系數和職工的幸福系數。

劉峰則坦言，“智能化建設不是讓礦工‘大規模失業’，而是要讓礦工和企業在擁抱科技中一起變得更強。”

“應通過數字技術賦能、智能技術變革，實現煤炭生產各類災害的精準定量防控，轉變社會公共對煤礦開采屬于‘高危行業’的固有印象。要聚焦降低勞動強度，加快智能單兵、外骨骼輔助等智能裝備研發應用，釋放先進生產力效能。要聚焦保障職業健康，在治理采掘粉塵、空氣污染等方面加大智能化技術應用，加快井下危險崗位、有限空間作業的機器人全替代。”劉峰建議。

最新數據顯示，截止5月底，全國現有1549個智能化采掘工作面（采煤工作面866個，掘進工作面683個），有智能化工作面的煤礦823處，415臺無人駕駛車輛在35處露天煤礦推廣應用，1.3萬個固定崗位實現了無人值守。通過大力推動煤礦智能化建設，2016年以來，全國煤礦井下作業人員減少37萬人，智能化礦井杜絕了較大以上安全生產事故，百萬噸死亡率大幅低于全國平均水平。
