2019年度建材機械行業科技獎申報及評選工作結束，砂石骨料行業申報的“樓站式高品質機制砂石生產系統關鍵技術及規模應用”獲得科技進步類一等獎。

項目名稱：樓站式高品質機制砂石生產系統關鍵技術及規模應用

所獲獎項：科技進步類一等獎

完成單位：北京百旺環境科技有限股份有限公司、東阿縣公路建設有限公司

主要完成人：汪宗國、肖炯、周韜略、師海霞、劉志和、李衛超、何軍生、柳波、周長師、彭月慶、付茂明、高成東、李永超、田豐

專家點評：

該項目成果從設備、生產工藝、控制到環保各有技術獨特點，創新性明顯突出，擁有自主知識產權。是一項創新的成果，技術水平達到國際同行業領先水平。成果中結合了其它領域已有的技術，技術難度較大。成果已得到應用，并實現規?；a(chǎn)，成果的轉化程度較高。

成果的應用為企業和用戶帶來較大的經濟效益，取得了良好的社會效益。該成果為我國的綠色礦山建設提供強大的技術支撐和裝備保障，具有廣闊的應用前景，潛在的經濟效益、社會效益明顯。

項 目 簡 介

本項目采用了優化設計方法和計算機仿真分析，對傳統的立軸式?jīng)_擊制砂機進行優化設計，開發了新型的制砂設備——RV制砂機，創新工藝路線和系統布局形式，開發出高效集約樓站式生產線，解決了傳統機制砂石粒形差、級配不合理、石粉含量多和傳統生產線環保差、占地大、不節能的缺陷；砂石同出樓站生產粗骨料和機制砂達500t/h，機制砂樓站生產純高品質機制砂達350t/h。

機制砂樓站的核心設備是RV制砂機，RV制砂機創新采用沖擊+滾動碾壓復合破碎原理，對物料進行沖擊和碾壓，區別于傳統立軸破將物料加速以破碎，實現對石屑細小顆粒的高效破碎，并具備對機制砂顆粒的整形效果，成品砂噸能耗僅1.5-1.8kWh/t，相比立軸破節約能耗50%.


創 新 點

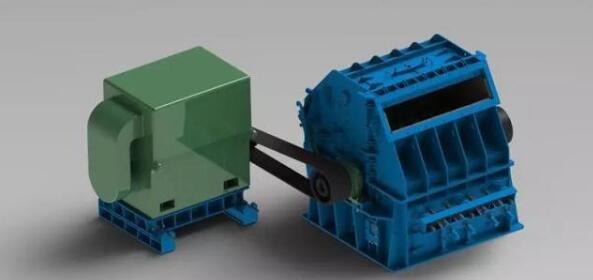

（1）新型制砂設備--RV制砂機

A、新型破碎機理：沖擊+滾動碾壓破碎；

B、單機功率400kW，機制砂產量超350t/h，單機產量業內領先；

C、破碎原理采用壓碎、沖擊以及磨剝?nèi)N破碎方法結合，對于巖石細碎效率高，整形效果好

D、行業首次采用CAE軟件分析RV制砂機錘頭形狀，選擇最優化的方錘和環錘組合模式，適應于不同流量和石料的種類。

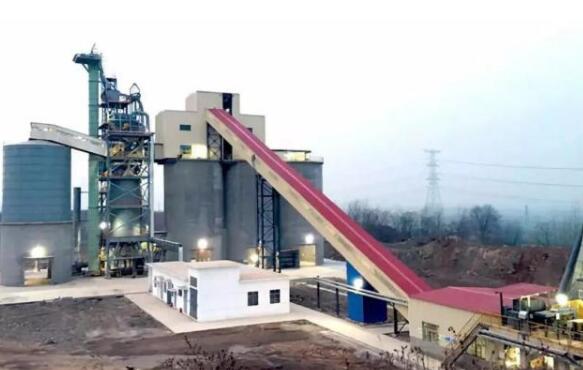

（2）結構創新—高層重載荷樓站式模塊結構設計

在相同工藝流程中，樓站式結構的占地面積僅為平面式結構的1/5，模塊化鋼結構相比全混凝土結構無養護時間，全鋼結構樓能快速制造和安裝。樓站內各工藝模塊高度集成，結構緊湊，環保優良，外形美觀。

實際應用效果及推廣情況

本項目研究成果已在蚌埠中聯水泥有限公司和東阿縣公路建設有限公司等多個綠色礦山項目中進行了推廣應用。本項目創新開發的RV制砂機、復合式選粉設備、樓站式制砂系統以及柔性倉儲調配系統等技術，相較于傳統的破碎制砂工藝節能50%以上，所產砂石骨料粒型圓潤、級配優良，粗、細骨料質量均達到國家Ⅰ類砂石標準；采用樓式結構布局，系統設備占地僅150㎡，節省了占地面積，同時由于物料通過自重勢能實現自流，降低了系統能耗；采用柔性倉儲調配系統，結合生產和銷售情況可將市場需求較少的部分粒級粗骨料用于制砂，解決了系統的物料平衡問題，同時提升了企業經濟效益。

整套系統對環境友好，無廢氣、廢水、廢渣、粉塵排放，采用中央收塵網絡與一體式收塵儲粉散裝模塊，將多余的石粉分點收集，統一存放和運輸，收集的石粉還能二次利用。

樓站式高品質機制砂石生產系統貼合“十三五”國家戰略性新興產業發展規劃政策，為我國的綠色礦山建設提供強大的技術支撐和裝備保障，具有廣闊的應用前景。
