產品介紹

它是由一個轉鼓柵網和鈦合金切割刀片粉碎器組成,能在高達2475m3/h的流量下,把難以處理的固體顆粒粉碎成可處理的小顆粒。新的不銹鋼無軸轉鼓提高捕獲效率,增加了流量,防止物體纏繞并且更加牢固。轉鼓式粉碎型格柵的設計提高了固體的捕獲率,能較好保護下游設備。

工作原理

刀片采用鈦合金切割刀片設計,事例數十年來技術的進步和設計革新,建立一套有效可靠產品標準。鈦合金切割刀片可以切碎多種破壞其它設備的固體顆粒,經證明適用于各種復雜的環境。

1、固體顆粒隨著污水進水切割區;

2、固體顆粒被轉鼓截留并被輸出到切割室;

3、大部分的污水和足夠小的顆粒通過轉鼓區;

4、固體顆粒被切割并通過切割室;

5、被粉碎后的顆粒流向下游。

特性特點

1、雙軸粉碎器

比單軸粉碎器適合更多固體顆粒,兩個反向旋轉軸使顆粒物在雙軸間粉碎;

2、無軸轉鼓

不銹鋼材質,柵間隙各種尺寸可選,包括6mm;

3、刀片選擇

根據需要進行各種齒型設計,以適應各種特殊情況需要轉鼓和粉碎器間隙小

4、軸襯導流裝置

引導固體雜質進入切割室,保護密封不受砂石侵害;

5、低底座

在低流量時可以大限度利用切割室來提高粉碎能力;

6、頂部堅固座

可以簡單堅固維修,無需把設備從渠道中提出;

7、安裝簡易

可適用大部分現有渠道,不需或只需很少土建改動;

8、機械密封

壓力可高達0.6Mpa,密封無需清理,無需調整壓蓋;

9、型號設計

渠道寬度至550mm,流量可達11000m3/h。

結構:

本機主要由驅動部件、主動軸、從動軸、銑刀、機械密封、殼體等構成。驅動部件帶動主動軸轉動,同時主動軸通過精密齒輪帶動從動軸轉動,使固定于兩軸上的銑刀呈逆向旋轉,而將固體物咬擠破碎。

工作原理

粉碎型格柵分為幾個部分

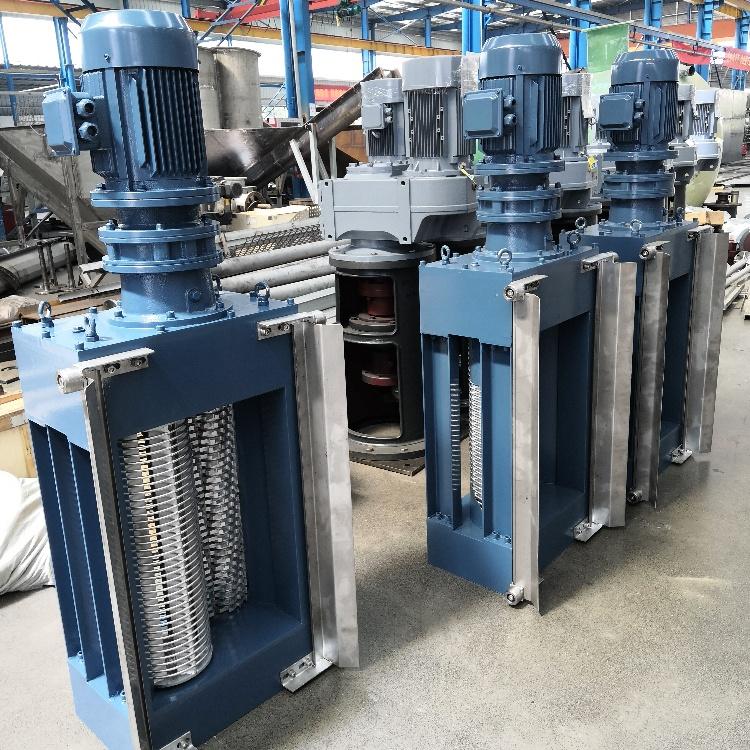

驅動部分

水路兩棲型電機,根據水渠寬及處理量可選擇雙電機型機三電機型;

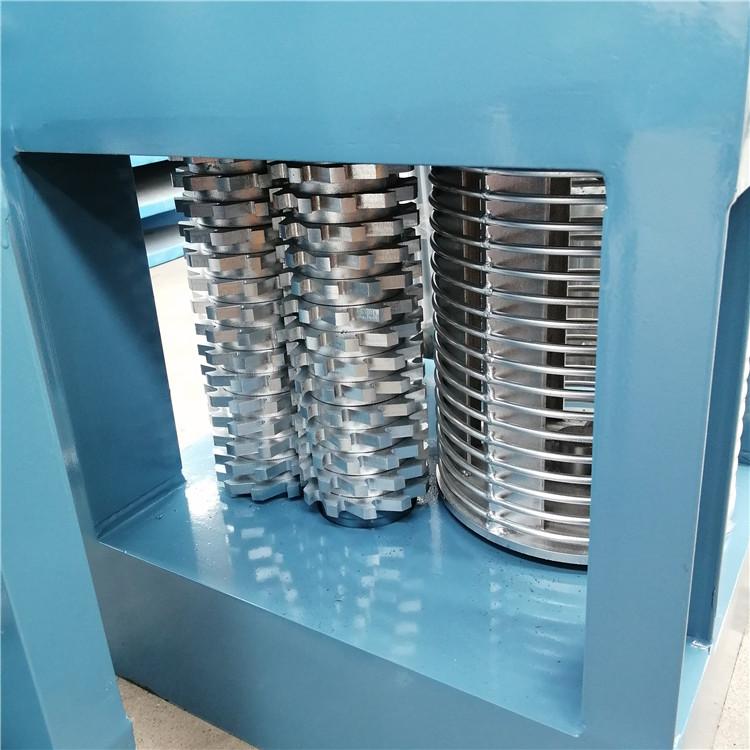

粉碎部分

由兩根軸帶動刀片交叉進行運轉粉碎,刀片是最重要的。硬度及工藝要求非常高,只有進口的刀片比較可靠;

格柵部分

該部分是用來阻擋大顆粒垃圾的,為了避免水頭損失過大建議選擇20mm左右的間隙;格柵部分又稱為轉鼓,內有將垃圾撥到粉碎部分的不停旋轉的耙。一般分單轉鼓和雙轉鼓,是根據流量及渠寬來選定。

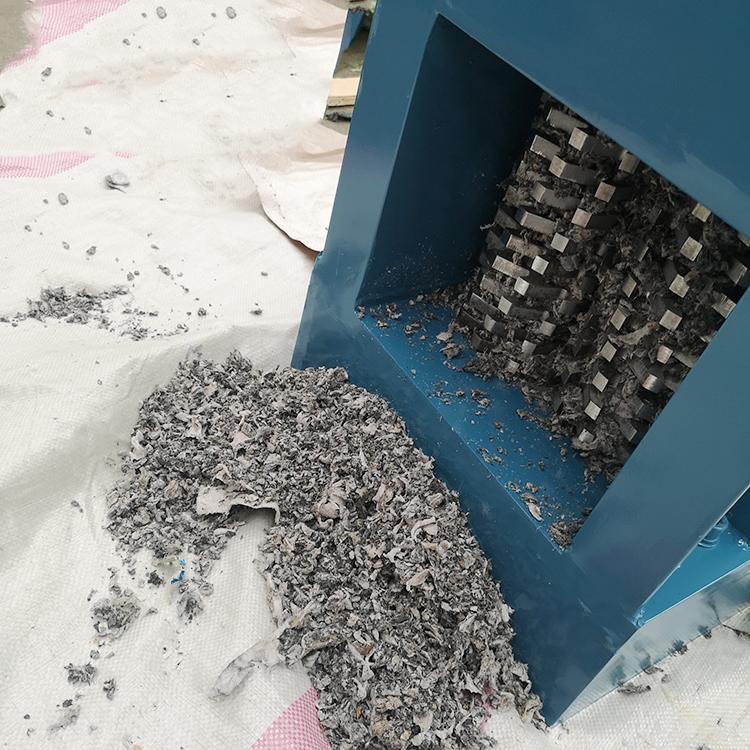

粉碎格柵機該機能將混在下水道中的布片、木片、空瓶罐等固體物粉碎,以防止下水道水處理設備的堵塞,保護下水道水處理設備正常運行。
