檢驗篩

作用與原理：

   新斯曼機械設備有限公司生產的標準拍擊式振動實驗篩機（同步帶式），工作參數符合國家標準、配合試驗篩、分樣篩使用可對冶金、化工、磨料、超硬材料、飼料、食品、醫藥等行業的粉體材料進行篩分生產、檢驗。

工作原理：

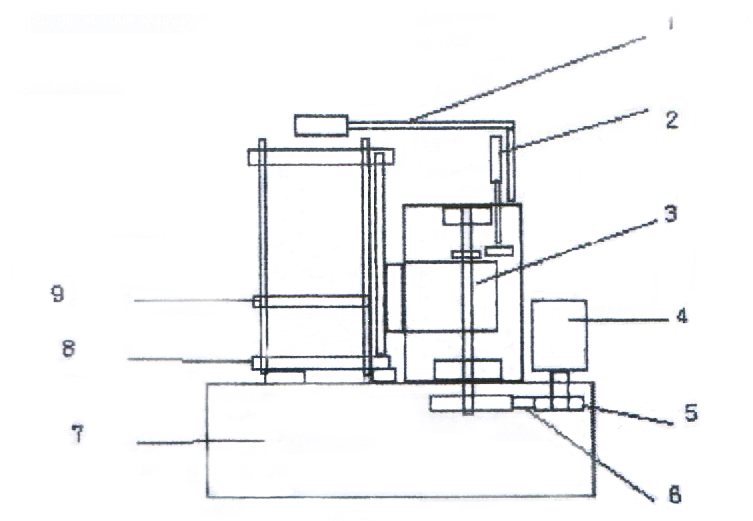

　　電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動，帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動，使小于試驗篩的篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料。達到不同粒度的分離并確定此物料的粒度組成。

特點：

　　1）傳動有效，一致性好：由于采用齒輪帶動同步帶傳動，轉速比有效，不會產生一般三角帶的掉速現象（三角帶有3%的掉速率），使每一次相同時間下的篩分運動相一致（齒輪的傳動比有效率99.99%），同時設備安裝數字定時器，設定好時間后到時自動停機，保證檢驗或生產的一致性要求。

　　2）壽命長、維修、維護成本低：由于兩齒輪沒有直接接觸不會磨損，同步帶與齒輪的接觸適應性好壽命長，維修時只需更換同步帶，同時偏心輪組采用了整體方式，再次安裝有效方便，轉動部分采用軸承(標準件)，不易磨損，成本低，易更換。降低了維修的技術要求和成本。

　　3）篩分效率高，這種篩分方式使篩分時同時具備往復和拍擊振動兩種運動，不會堵塞篩網，下料快，篩分有效。

　　4）潔凈：由于采用的這種傳動方式不需加油，降低了維護成本和保護環境，對生產環境要求潔凈十分有利。

　　使用行業用途分析：

　　廣泛應用于食品、醫藥、化工、磨料、顏料、礦山、冶金、地質、陶瓷、國防等行業的科研單位、實驗室、檢驗室、生產控制等對固體、粉體、漿液料等物料的檢驗、篩分、分級、粒度分析、雜物含量分析等。特別是用于金剛石等超硬材料生產篩分。

　　使用方法：

　　注意1.220V單相電機出廠前已經調好方向。

　　2.設備運轉前須固定。固定采用底腳螺栓固定，可采用膨脹螺絲將設備固定在水泥地面上。

　　3.安裝試驗篩?？蛻艨梢愿鶕?jù)自己的需要，加裝1-7層試驗篩。具體方法是：松開托盤緊固螺絲，將托盤向下移動，裝入裝好物料的試驗篩（分樣篩、標準篩），然后托起托盤至合適位置，擰緊緊固螺絲，放下捶鐵后，定好時間即可開機。

　　4.設備帶有定時裝備，用戶可調節使用時間，開機后到時自動停機。調節時間前兩位為分鐘，后兩位為秒。用戶可根據自己需要調節運行時間。

　　5.設備拍擊高度出廠前已調好，

　　6.上下滑板，加油嘴等應定期加油。

　　7.每月定期檢查，加油。

　　8.安裝請打底腳螺絲。

　　切記！帶電不能調時間，停機后再調。

易損件

技術參數

　　注：本廠產品所有技術資料，尺寸以實物為準。
