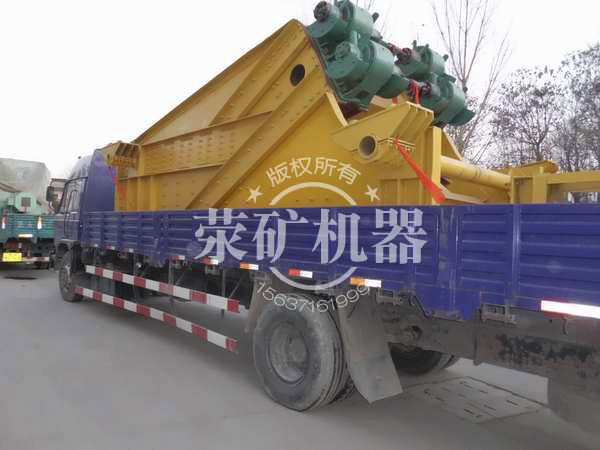

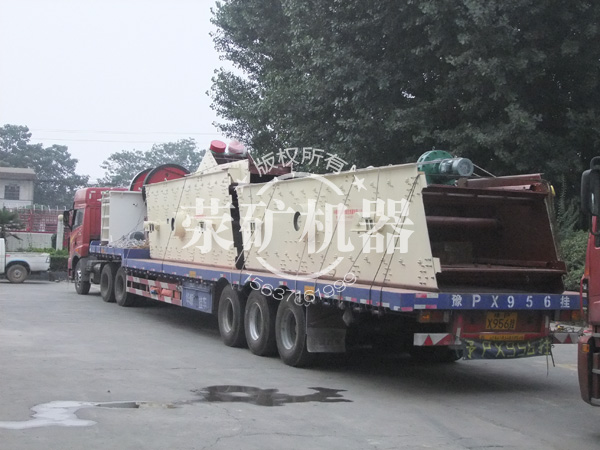

滎礦機器振動篩發貨圖

   SZZ型自定中心振動篩用于礦石和煤等物料的粗、中細、極細各級篩分。也可用于對物料作脫水泥、脫介質等處理。 自定中心振動篩結構主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡生物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。

    SZZ型自定中心振動篩運動軌及為圓，全系列共由十二種規格，可供煤炭、冶金、建材、化工等部門，堆中小粒度的物料進行分級。篩機結構簡單，堅固可靠，維修方便，生產效率高。

SZZ型自定中心振動篩技術參數：

型號規格	入料 粒度 (mm)	篩網		電動機		生產 能力 (t/h)	振動 頻率 (i/min)	雙振幅 (mm)	外形尺寸 (mm)	重量 ( t )
		有效面積 (m2)	篩網孔尺寸 (mm)	型號	功率 (kw)
SZZ800×1600	≤100	1. 3	3~40	Y100L1-4	2. 2	20~25	1430	6	2140×1328×475	0. 5
SZZ2800×1600	≤100	1. 3	3~40	Y100L2-4	3. 0	20~25	1430	6	1880×1328×637	0. 77
SZZ1250×2500	≤150	3. 1	6~40	Y132S-4	5. 5	150	850	1~3. 5	2762×1714×680	1. 03
SZZ21250×2500	≤150	3. 1	6~40	Y132S-4	5. 5	100	1200	2~6	2635×1997×950	1. 26
SZZ1500×3000	≤100	4. 5	6~40	Y132M-4	7. 5	245	800	8	3320×1638×787	2. 24
SZZ21500×3000	≤100	4. 5	6~40	Y132M-4	7. 5	245	840	2. 5~5	3433×2089×1907	2. 51
SZZ900×1800	≤40	1. 6	6~25	Y100L1-4	2. 2	50	1000	6	2189×1358×770	0. 57
SZZ2900×1800	≤40	1. 6	1~25	Y112M-4	4	50	1000	6	2660×1714×1080	1. 09
SZZ3900×2400	≤40	1. 6	1~25	Y112M-4	4	50	1000	6	2660×16801800×	1. 3
