產品介紹

      振動煤篦是一種具有篩分作用的振動平臺，安裝于火力發電廠來煤卸料處，用于解決運煤系統進煤處的堵煤、長塊等問題，提高卸煤效率，加快車輛周轉，并可將超過系統粒度要求的大塊物料及雜物等從物料中有效分離，保證系統的穩定運行。

結構特點

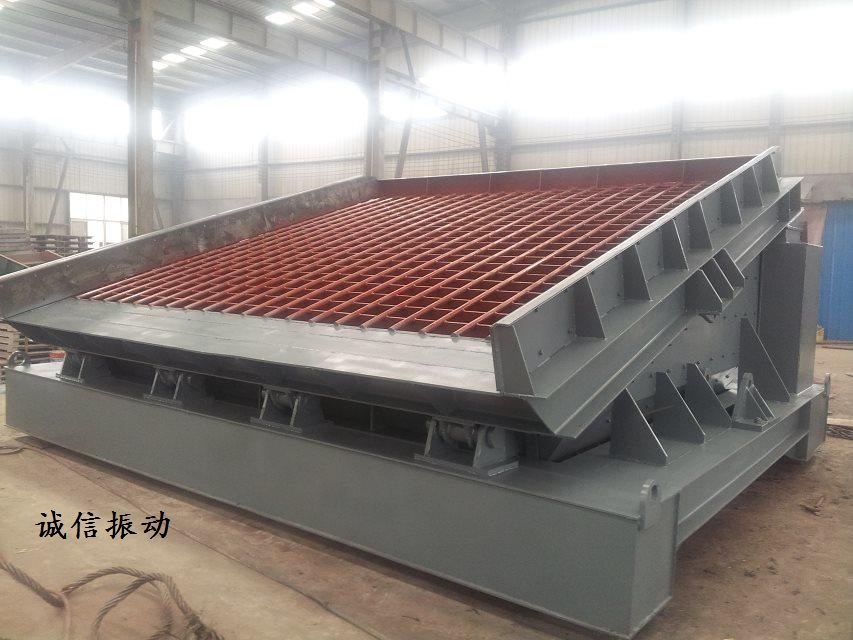

      振動卸煤篦由平篦、車道篦、彈簧支撐座、振動電機、電氣控制箱等組成。平篦一組三塊分別設置在車道篦的中間和兩邊。每塊平篦由鋼板制成縱、橫隔板并焊成各種要求規格的方格。

      每塊平篦由多個彈簧支撐座制成均布在煤溝水泥基礎或鋼梁上。彈簧支撐座的座板焊接在預埋鋼板上。每塊平篦的縱向兩端各有一吊籃，吊籃中固定一臺振動電機。彈簧支撐座及振動電機均有可開卸的蓋板供檢修使用。在卸煤廠房立柱上裝有電氣控制箱，直接聯通振動電機。由此組成一組可產生振動的卸煤機構。

工作原理

      振動卸煤篦當自卸汽車中的煤被卸入煤篦上形成煤堆，汽車開出煤篦區域，由人工按下電氣控制箱電機控制按鈕，隨著振動電機的運轉，電機產生的激振力使平篦在彈簧支撐座上作上、下運動，煤堆被振松，小于篦孔的物料迅速從篦孔落入煤溝；少數大于篦孔的石塊、木塊等在振動中與細煤分離并暴露遺留在煤篦表面，可以很方便地被人工清除。有些大塊煤也能在振動的過程中振碎落入煤溝。

性能特點

1.效率高： 振動煤篦只需點動1-2分鐘即可使一整車煤全部落入煤溝，同時可將大塊料分選出來。即使煤的表面含水量高達20％也能達到迅速落煤的效果。

2.振動力可調： 振動煤篦選用了激振力可調的振動電機。激振力的大小可由調節偏心塊的位置來改變，以適應不同品種、狀態的原煤。

3.防松結構： 振動煤篦為振動電機專門設計了牢固的防松螺栓，既保證了卸煤篦的安全運行，又便于檢修、拆卸。

4載荷分散： 振動煤篦支撐點多且分散，使全部荷載均布，橡膠彈簧減震，對基礎的支撐力要求低，對其質量好壞沒有特別要求。

5.動力?。阂豢缑簻系恼駝用后髦皇褂脦捉M振動電機，動力消耗小、占據面積小、檢修方便。

6.噪聲低：彈簧采用橡膠彈簧減震，噪音低，減震效果好.

技術說明

1.每跨汽車卸煤道安裝一臺卸煤篦，分三塊分別振動。煤斗中部安裝工字鋼量適用于空煤斗基礎。

2.每臺卸煤篦共狀六臺振動電機。振動頻率：960次每分鐘

3.每臺卸煤篦狀36套彈簧支撐座。

4.每跨立柱上裝一臺配電箱，設點動按鈕點動控制振動電機振動。

5.振動卸煤篦可實現無蓬煤，無堵煤，具有電控操作，檢修方便等特點。在拆卸安裝過程中不需改變原設備基礎，安裝周期短，可分段安裝，不影響正常汽車卸煤。適用于載重量5-80T的各型自卸車，普通貨車和拖車通過
