產品介紹：
1.給料槽為鋼板、支承梁、筋坂等組成的焊接結構，兩端焊有4個托架，支承在彈簧支座上。振動器為雙軸強迫同步的塊偏心振動器，兩根軸上的偏心塊齒輪裝置保持反向旋轉。振動器運動軌跡為與槽體成30度角的直線，給料機的入料端和出料端的運動軌跡呈扁平的橢圓形。
2.振動器通過彈性聯軸器與固定的底架上的電動機相連接。
3.給料機可以兩端都采用座式支承，也可以一端采用座式支承，一端采用吊掛式支承。也可以兩端都采用吊掛式支承。由用戶根據安裝現場情況選定。
4.振動器的齒輪和軸承采用稀油油池和飛濺潤滑，和給料機配套的倉口閘門采用電動推桿拉動閘板。

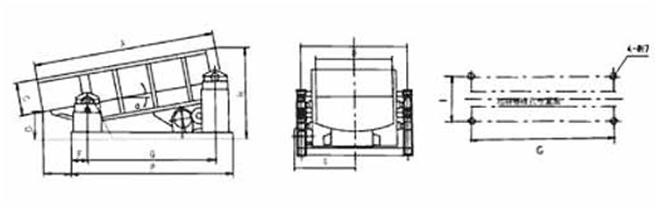

GZY系列振動給料機尺寸圖:

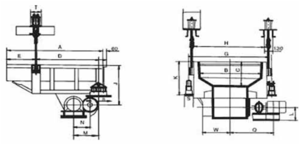

GZY系列振動給料機尺寸圖:
技術參數：
| 型號 | 處理量t/h | 雙振幅 mm | 電動機 | 主要尺寸mm |
| 槽體傾角 d | 型號 | 功率 kw | A | B | C | D | E | F |
| 0° | 5° | 10° |
| GZY 0510 | 60 | 80 | 100 | 60 | Y112M-6 | 2.2 | 1000 | 500 | 200 | 700 | 220 | 120 |
| GZY 0815 | 100 | 120 | 160 | 100 | Y112M-6 | 2.2 | 1500 | 800 | 200 | 1140 | 290 | 130 |
| GZY 1015 | 130 | 180 | 260 | 130 | Y112M-6 | 2.2 | 1500 | 1000 | 200 | 1140 | 290 | 130 |
| GZY 1020 | 250 | 310 | 460 | 250 | Y132M-6 | 4 | 2000 | 1000 | 280 | 1500 | 433 | 127 |
| GZY 1220 | 340 | 480 | 650 | 340 | Y132M-6 | 4 | 2000 | 1200 | 280 | 1500 | 433 | 127 |
| GZY 1525 | 420 | 550 | 850 | 420 | Y132M-6 | 4 | 2500 | 1500 | 280 | 2000 | 433 | 127 |
| GZY 1225 | 460 | 810 | 1100 | 460 | Y160M-6 | 4 | 2500 | 1200 | 328 | 2000 | 433 | 127 |
| GZY 1530 | 550 | 850 | 1200 | 550 | Y160M-6 | 7.5 | 3000 | 1500 | 328 | 2513 | 420 | 127 |
| GZY 1830 | 560 | 860 | 1300 | 560 | Y160M-6 | 7.5 | 3000 | 1800 | 328 | 2513 | 420 | 127 |
| GZY 2025 | 600 | 950 | 1500 | 600 | Y160M-6 | 7.5 | 2500 | 2000 | 280 | 1980 | 443 | 137 |
| GZY 2225 | 700 | 1000 | 1650 | 700 | Y160M-6 | 7.5 | 2500 | 2200 | 280 | 1980 | 443 | 137 |
| GZY 2525 | 820 | 1150 | 1800 | 820 | Y160M-6 | 7.5 | 2500 | 2500 | 280 | 1980 | 443 | 137 |
| GZY 2830 | 950 | 1300 | 2200 | 950 | Y160L-6 | 11 | 3000 | 2800 | 300 | 2500 | 433 | 137 |
| GZY 3030 | 1000 | 1600 | 2500 | 1000 | Y160L-6 | 11 | 3000 | 3000 | 300 | 2500 | 433 | 127 |
|
