一、產品介紹

       PFW系列歐版反擊式破碎機是我公司引進、吸收德國技術推出的一款高性能破碎機，是破碎領域的一次革新！進料粒度較大可達1000mm，破碎比大，有效解決了目前國內反擊破進料小、產能低等客觀缺陷，是作為目前生產高規格骨料的主要設備之一。主要應用于冶金、礦山、水泥、化工、耐火材料及陶瓷燈行業，在高速公路建設、水電水利工程、建筑碎石、機制砂加工等領域廣泛應用，特別適用于各種軟、中硬礦石的粗碎、中碎、細碎作業。

二、適用范圍

       適宜破碎石灰石、花崗巖、大理石、玄武巖、鐵礦石、河卵石、頁巖、青石、煤炭、鵝卵石、建筑垃圾等軟、中硬物料。

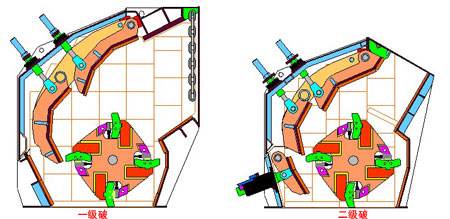

三、工作原理

       當物料進入破碎腔時，受到板錘的高速沖擊破碎，并被拋向轉子上方的反擊板再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入首先、第二、第三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。

調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。本機采用彈簧保險裝置，當非破碎物進入破碎腔后，前后反擊架后退，非破碎物從機內排出。

四、性能特點

1.采用液壓調整裝置，自動調整反擊架和板錘之間的間隙，可在一二級破之間自由轉換，既保證粒形優勢又提高產量，有效降低勞動強度。

2.采用液壓啟頂裝置（開啟鉸鏈?zhǔn)綑C(jī)架蓋），可迅速完成板錘等易損件更換，減少停機和檢修時間。

3.采用重型化轉子設計，使其具有更大的轉動慣性，在相同轉速下，破碎力更大，效率更高。

4.采用“月牙形”板錘，改變撞擊角度，增加有效撞擊面積，使用壽命更有效。

5.板錘采用以楔塊固定的軸向限位裝置，轉子速度越快，板錘固定越牢固，使用過程中更加安全可靠，拆換也更方便。

6.選用軸承規格更大，承載能力更高。

7.軸承座采用整體鑄鋼結構，保證與破碎機架好配合，增加了軸承座的徑向力度，防塵防水效果好。

8.主軸采用特殊材質的鍛件，用數控機床加工，確保主軸的性能和精度。

9.反擊架整體采用波浪式設計，高質量焊接，并進行應力消除，確保轉子具有更強的抗沖擊和抗磨損能力，破碎效率更高。

10.具有兩腔和三腔多種機型，可滿足客戶不同工況使用需求。

五、技術參數
