高壓懸輥磨粉機

高壓懸輥磨粉機是上海邦懷重工機械有限公司眾多工程師多年從事磨機研發經驗的基礎之上，結合多年來用戶使用磨粉設備的實際情況，針對磨粉行業發展的需要，自行研發的新型專利產品，從而開創了國際工業磨粉高效、低能耗的新紀元。

高壓懸輥磨粉機主要用途：

高壓懸輥磨粉機主要適用于加工莫氏硬度9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料的加工，在冶金、建材、化工、礦山、高速公路建設、水利水電等行業有著廣泛的應用，是加工石英、長石、方解石、石灰石、滑石、陶瓷、大理石、花崗巖、白云石、鋁礬土、鐵礦石、重晶石、膨潤土、煤矸石、煤等物料的理想選擇，物料的成品細度可在0.613毫米到0.033毫米之間調整。

高壓懸輥磨粉機結構組成：

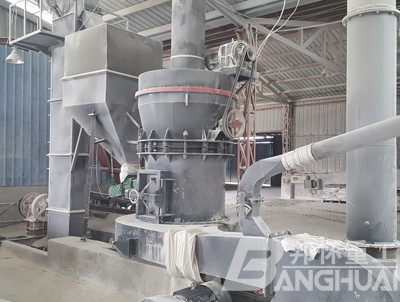

高壓懸輥磨粉機主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需要也可配備破碎機、提升機、儲料倉，電磁振動給料機及電器控制柜等輔助設備。在主機中，磨輥組件通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯系，壓力彈簧在磨輥軸承室的懸臂外端面，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電動機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉，葉輪轉速越高，分選出的粉子越細

高壓懸輥磨粉機工作原理：

高壓懸輥磨主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，其滾動壓力比同等動力條件下的雷蒙粉機高 1.2 倍，故產量大為提高。
當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后的粉末隨鼓風機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。
當磨輥與磨環達到一定磨損后，調整高壓彈簧長度，保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。

高壓懸輥磨粉機性能特點：

1 、獨特的設計，與其它磨機相比相同等動力條件下產量提高 20-30% ，磨輥對物料的碾壓力在高壓彈簧作用下提高 800-1200kg ；
2 、莫氏硬度小于9.3級的礦產物料均可加工粉碎；
3 、成品粒度范圍廣，粒徑較粗可達0.613毫米(30目) ，粒徑一般可達0.033毫米 (425目) ，少部分物料較細可達到0.013 毫米(1000目)；
4 、除塵效果完整達到國家粉塵排放標準；
5 、分析機調整方便；
6 、研磨裝置采用重疊式多級密封，密封性能良好。

高壓懸輥磨粉機使用注意事項：

1、建筑廠房時應考慮主機上方能吊掛1.5-2噸的起吊工具，供檢修使用。
2、主機與鼓風機必須水平放在鋼筋混泥土基礎上，旋風積粉器與除塵器可在設備裝好后在其支腳下面挖坑澆灌混泥土。
3、安裝時必須將各聯結管道的法蘭之間加密封墊。
