螺旋計量稱螺旋給料機

一、概述：

      稱重式螺旋給料機是對各種粉狀、散粒狀物料進行連續輸送、動態計量、控制給料的生產計量設備。適宜輸送粉狀、顆粒狀、小塊狀物料，如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等。廣泛適用于水泥、化工、冶金、陶瓷、糧食、運輸?shù)刃袠I(yè)。如有特殊要求，可與我公司協商，進行特殊設計制造。設備組成螺旋稱重系統主要由穩流給料螺旋、稱重橋架、減速電機、稱重傳感器、測速傳感器、稱重控制儀表和電控系統等組成,稱重橋架為杠桿式，其杠桿支點采用耳軸，不受腐蝕及外界因素對計量精度影響；測速傳感器置于螺旋體非驅動端。定量給料螺旋秤是集粉體物料給料輸送，秤重計量和定量給料控制為一體的機電一體化的產品；能適用于各種工業生產環境的粉狀物料連續計量和配料控制系統；采用了多項先進技術，運行可靠，控制精度高。

二、性能特點：
    1、推薦于粉狀物料的計量和控制。

    2、給料螺旋具有獨特的穩流結構，在整個進料口截面上料粉均勻下沉，不易結拱，不易沖料
    3、雙螺旋結構，料流穩定，重量信號真實，計量精度更高。（可選）
    4、螺旋葉片選用錳鋼材料精工制作，耐磨性強，使用壽命長。
    5、螺旋間隙小，克服回流沖料問題，避免管壁間隙中粘附物料。
    6、密封結構，減少粉塵外揚。
    7、進出料口為軟連接，可根據現場要求任意調整水平安裝角度
    8、自動計量標定系數，自動測量系統零點；
    9、手動置入各種參數，運行操作可手動/自動切換；
    10、具有儀表自診斷和計算機聯網功能。

    11、擺線針輪減速電機，保證了長期穩定運行。

    12、穩流螺旋采用變螺距結構和出口溢流方式，有效的解決了物料的沖料難題

    13、密封結構，減少粉塵外揚。

三、技術參數：
      靜態計量誤差：≤0.5%
      動態累計誤差：≤1%
      控制有效度：優于1%
      儀表電源：單相220V±10%，50HZ
      拖動電源：三相380V±10%，50HZ
      使用環境：溫度：-20℃～+60℃，濕度：50%

四、工作原理：

      螺旋給料機把經過的物料通過稱重橋架進行檢測重量，以確定螺旋上的物料重量，裝在尾部的數字式測速傳感器，連續測量給料機的運行速度，該速度傳感器的脈沖輸出正比于給料機的速度，速度信號和重量信號一起送入給料機控制器，控制器中的微處理器進行處理，產生并顯示累計量/瞬時流量。該流量與設定流量進行比較，由控制儀表輸出信號控制變頻器改變給料機的驅動速度，使給料機上的物料流量發生變化，接近并保持在所設定的給料流量，從而實現定量給料的要求。

五、螺旋組成：

      螺旋稱重系統主要由穩流給料螺旋、稱重橋架、減速電機、稱重傳感器、測速傳感器、稱重控制儀表和電控系統等組成,稱重橋架為杠桿式，其杠桿支點采用耳軸，不受腐蝕及外界因素對計量精度影響；測速傳感器置于螺旋體非驅動端。

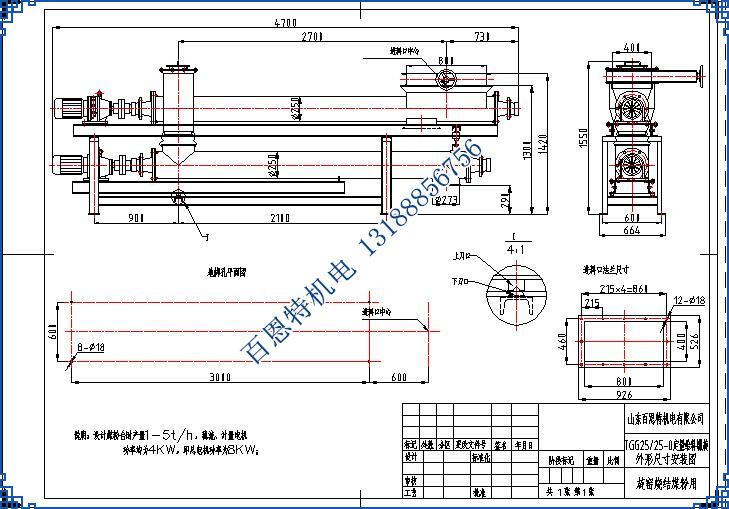

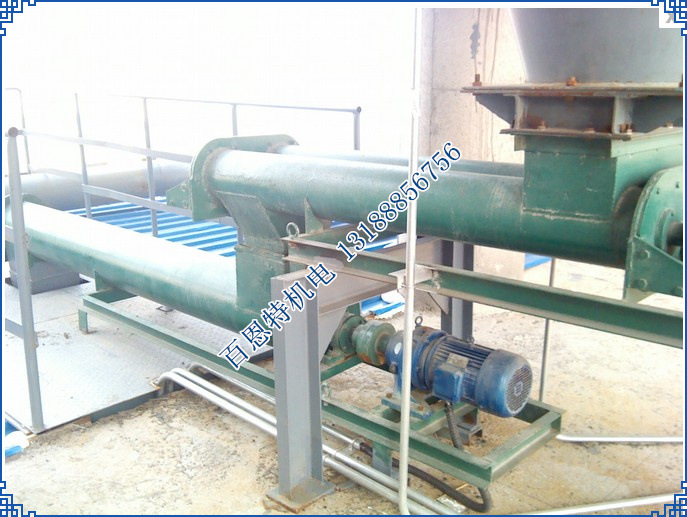

螺旋給料機通常由驅動裝置、頭節、中間節、尾節、頭尾軸承、進出料裝置等幾部分組成，如條件允許，較好將驅動裝置安放在出料端，因驅動裝置及出料口裝在頭節(有止推軸承裝配)時較合理，可使螺旋處于受拉裝態。其中頭節、中間節、尾節每個部分又有幾種不同的長度。螺旋式輸送機各個螺旋節的布置次序較好遵循按螺旋節長度的大小依次排列和把相同規格的螺旋節排在一起的原則，安裝時從頭部開始，順序進行。螺旋給料機在總體布置時還應注意，不要使底座和出料口布置在機殼接頭的法蘭處，進料口也不應布置在吊軸承上方。

 六、產品結構：

       1 、螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式，安裝、拆卸不需軸向移動，維修方便。芯軸 長、吊掛少、故障點少

       2 、采用變徑結構，增大吊軸承處容積，避免吊軸承與物料接觸，吊軸承壽命可達兩年以上。

       3 、各傳動部位均采用浮動連接方式，吊軸承為萬向節結構，使螺旋體，吊軸承和尾部總成形成一個整體旋浮體，在一定范圍內可隨輸送阻力自由旋轉避讓，不卡料，不堵料。

       4 、頭尾軸承座均在殼體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。

        5、螺旋給料機與其它輸送設備相比，具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料及操作安全、維修簡便等優點。

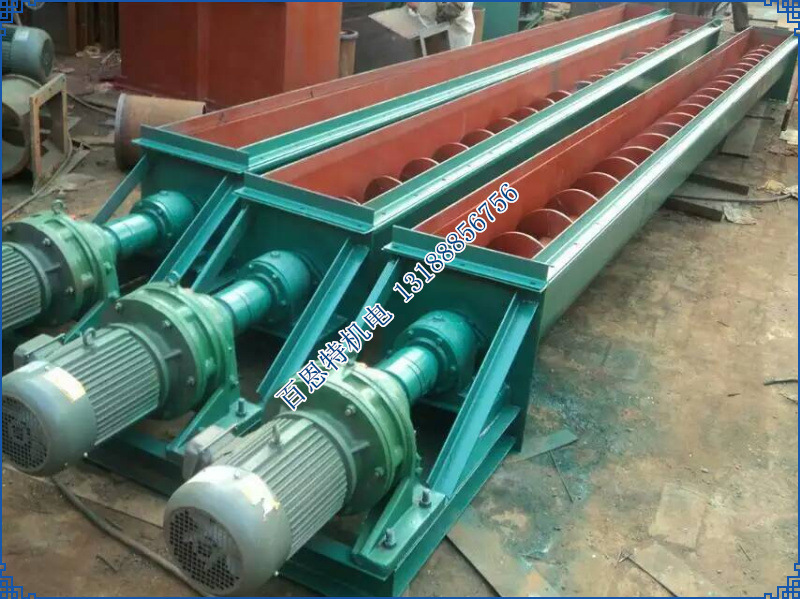

七、產品分類：

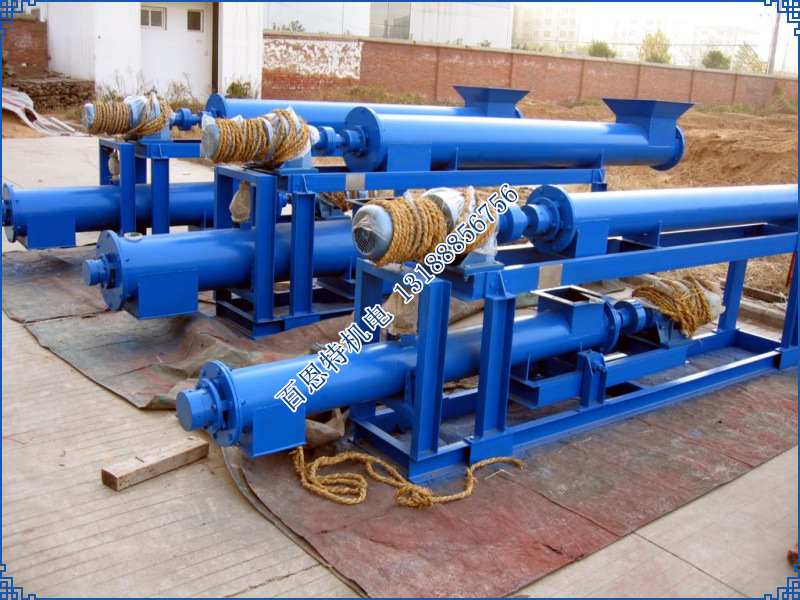

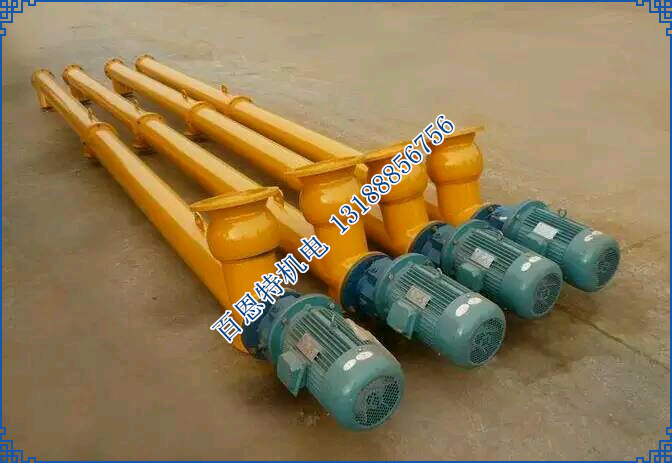

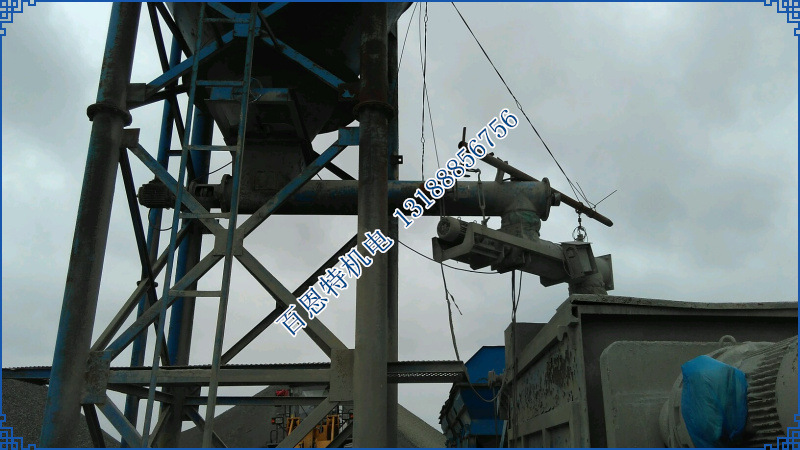

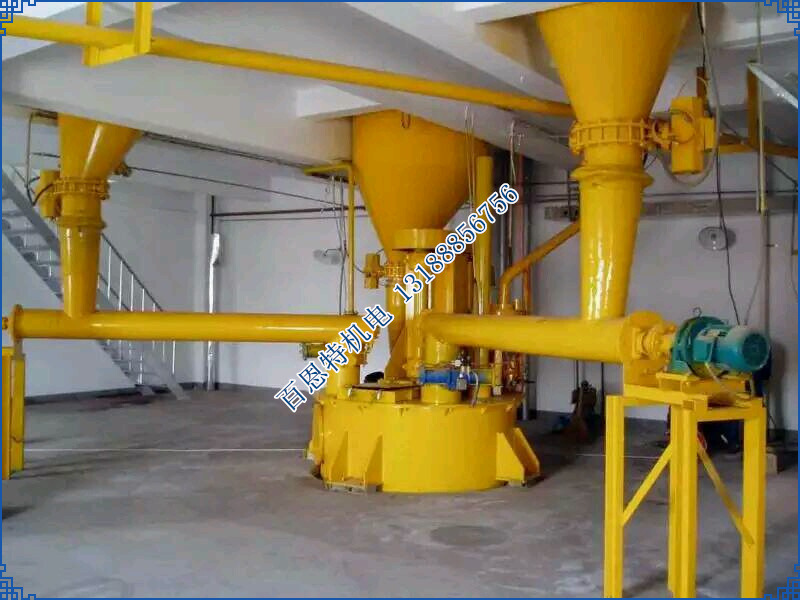

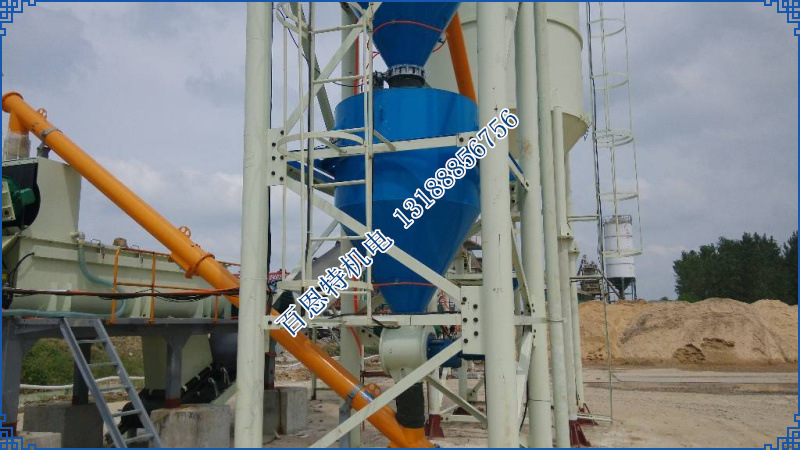

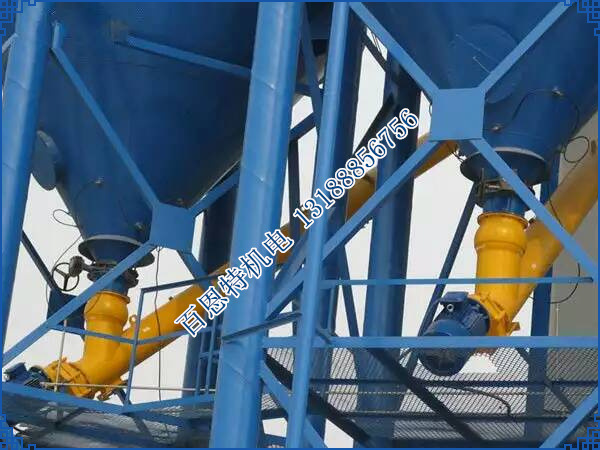

      螺旋給料機根據使用環境的要求可分為單管螺旋給料機與U型LS螺旋給料機兩大系列，單管螺旋給料機采用密閉輸送物料，密封性較好，能避免粉塵對環境的污染，改善勞動條件，具有給料穩定，可實現鎖氣的特性，也可消除物料的回流現象，單管螺旋給料機也可根據使用要求設計成水平輸送，傾斜輸送，垂直輸送，可降低設備的制造成本。

 八、控制單元簡介：

       1、稱重控制儀表 ：
       稱重控制器，是在以往數千臺電子皮帶秤實際使用經驗的基礎上開發設計的較新型儀表，主要特點為：智能型、人機對話型式，中文顯示各種信息，所有操作均可在儀表的提示下完成，操作、校準特別方便。儀表除具有自動零點校準、自動零點跟蹤、自動間隔校準、故障自診斷、高低限報警、打印、通訊等功能外，又增加了線性補償，可編程模擬輸出，可編程數字輸入/輸出，多層次口令保護、多路輸入/輸出、多種通訊協議（可選）等功能。A/D轉換器16位，儀表精度0.01％.
        儀表性能特點 ：
        *  電路設計：以微機為基礎的電路設計，CPU采用8位，16位A/D轉換
        *  數據儲存: CMOSRAM，電池保存數據可達10年。
        *  相對濕度：95％無凝結
        *  顯    示：中文、液晶
        *  電    源：寬電壓開關電源設計，110～265VAC（50/60Hz）穩定運行，抗干擾能力強，（開關可選 ）
        *  精    度：-40度到+50度間的誤差在稱重傳感器量程的0.044％以內
             -10度到+50度間的誤差在稱重傳感器量程的0.022％以內
        *  線 性 度：凈重從0％到滿載的105％，誤差低于0.01％
        *  輸    入：重量：來自稱重傳感器的毫伏信號
             速度：來自測速傳感器的脈沖信號
        *  輸    出：為稱重傳感器提供激勵電壓
             為測速傳感器（提供24VDC）
             遠程脈沖輸出（正比于累計量）
             模擬輸出：正比于流量的0—20mA或4—20mA電流輸出（可選）
        *  通訊接口： RS-232/485（可選）
        *   獨立閉環控制，PID自整定（可選）
        2、稱重傳感器 ：
        螺旋秤所采用的稱重傳感器均為應變片式拉力傳感器。主要技術指標：
        外    殼：“S”型密封封裝保護
        激    勵：10VDC±5℅；
        靈 敏 度：3.0 mv/v ± 1℅；
        蠕變(30分鐘)：±0.05％FS；
        零點平衡：±1％FS；
        零點溫度影響:（％FS/10℃）±0.02；
        輸入阻抗：385±3Ω；
        輸出阻抗：350±3Ω；
        工作溫度范圍：-30℃～+70℃；
        安全過載：150％FS；
