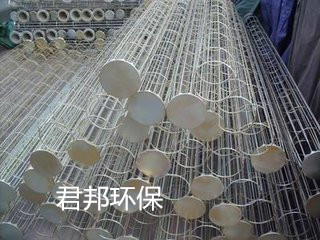

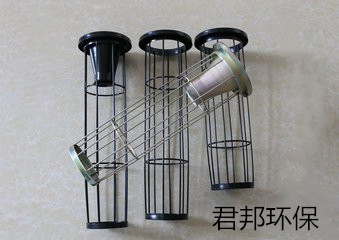

有機硅除塵骨架是電廠脫硫除塵推薦骨架，有機硅除塵骨架采用足夠強度的碳鋼或不銹鋼絲，采用推薦設(shè)備一次焊接成型，有機硅除塵骨架焊接后處理是經(jīng)過表面鍍鋅防止生銹，機硅除塵骨架在高溫、高腐蝕環(huán)境中應(yīng)用較廣泛。

    有機硅除塵骨架的表面處理：

    大致分為表面磷化處理、表面鍍鋅處理、表面有機硅粉靜電噴涂處理三種。 在以往的使用中，對于工況比較惡劣的電廠、垃圾焚燒廠，使用的籠骨通常采用不銹鋼304作為原材料，由于成本高，用戶難以接受。近兩年，我們以碳鋼為原材料，表面采用純進口有機硅粉靜電噴涂，這種籠骨成本遠(yuǎn)遠(yuǎn)低于不銹鋼籠骨，且抗腐蝕、耐高溫性能好，現(xiàn)已在用戶中普遍推廣使用，得于用戶的好評！

生產(chǎn)過程：

1. 將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。

2. 從除油槽中取出袋籠放入清洗槽進行浸泡清洗，目的是除去袋籠上的除油劑。

3. 從清洗槽取出袋籠放入除銹槽進行除銹處理，目的是除去袋籠上的金屬氧化層，增強吸附力。

4. 從除銹槽取出籠骨放入磷化槽進行磷化處理，目的是增強袋籠表面的粘合力。

5. 將處理好的袋籠放入烤箱，溫度設(shè)為$2100℃，進行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。

6. 取出袋籠，將調(diào)制好的有機硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。

7. 將噴涂好的袋籠放入烤箱，溫度設(shè)為$2220℃，進行120分鐘的烘烤。之后保持$2200℃，進行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠有機硅噴涂工藝。

8.有機硅粘合力較強的厚度在60-70μm之間。
