概述

生產的過程中，特別在設備啟動和停機期間，會產生一些過長的非正常切粒。這些長顆粒會對下游塑料工藝，特別是擠塑產生不利影響，必須從顆粒物料中分離。這些長顆粒在直徑上與常規篩分標準沒有區別，所以只能通過比較它們的長度進行分離。

過長的顆粒必須平躺著滑過篩孔。采用直接振動篩板，盡可能避免長顆粒在垂直篩分面上產生加速度，防止他們從篩孔中滑下去，在重力的幫助下實現物料輸送。在進料區域設置一段鋼板讓進料更均勻，同時將長顆粒放平。篩板沖孔表面平滑，篩孔按照物料輸送方向交錯排列。

SRK振動篩的篩網輕度傾斜，安裝在兩邊的振動電機入射角較小。所以篩分能夠在非常低的垂直加速度條件下發生，保證了篩分進料區所含的過長顆粒能夠在輸送的過程中滑過篩分區域，而不被“豎”起來。振動電機可以在規定的角度范圍進行調整，優化喂料速度。篩分效率取決于篩孔的直徑和物料顆粒的比率。

SRK振動篩也有雙層篩板形式，用于篩分細小顆粒。

該產品的設計與世界上主要的塑料生產商共同開發完成，能夠滿足苛刻的清潔和便捷操作的要求。

提起快開鉸鏈緊固螺栓可以很容易的將振動篩板從篩框中取出，也可以將插入式篩板固定住。

沖孔板有整塊鋼板制成，不存在縫隙或尖利的邊角影響清潔。

雙層篩網的底層篩框也設計成篩籠形式，一般配置網布作為篩網。

驅動裝置由兩臺自同步振動電機組成，固定在驅動架上；電機的偏心力可調，也可以調整電機的拋料角度獲得優質的輸送效率。SRK振動篩系列還可配置籠屜型結構篩和氣動張緊裝置。

SRK振動篩系列還可配置籠屜型結構篩和氣動張緊裝置

）

滿足客戶高端要求的SRK系列和SRK-Z系列振動篩

如果客戶對產品質量要求非常高，顆粒長度如果大于規定值的三倍就必須篩分；則可以采用多級篩分的SRK-K或SRK-Z系列。如下圖所示經多次循環篩分后，四倍、三倍和二倍于規定顆粒長度大顆粒的篩分測試結果。經三次篩分后大顆粒的分離效率可以達到100%。

SRK-K和SRK-Z系列的篩網設計可采用層疊或“之”字形結構，具體的結構形式取決于現場的可用空間。

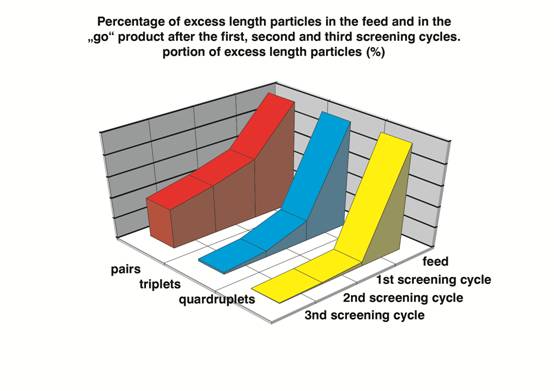

進料區過長顆粒的百分比以及經首先次、第二次和第三次篩分后，通過產品的百分比。

設計

設備在設計時還特別考慮了便于清潔，在更換產品時能夠方便的將殘留物料清除干凈。SRK-K系列篩框內沒有支撐或篩分部件的固定物。篩分單元設計為沖孔板籠的結構形式，很容易插進篩框中并用篩蓋固定到位。采用特殊等級鈑金制作成的沖孔板籠沒有縫隙或鋒利的邊角。

SRK-Z系列的沖孔板經前端開口滑入篩框內，并用氣動張緊裝置鎖住。
