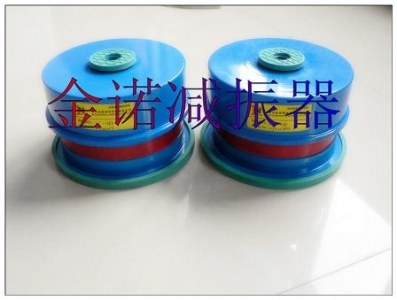

JSD ZE系列低頻複合橡膠減振器産品簡介： JSD型橡膠減振器是由國內，外鋼套和中間的合成橡膠組成，經硫化呈中空?qǐng)A錐體，橡膠部分受剪切力，具有較大的變形範圍和較低的固有頻率，工作溫度範圍-5℃~+50℃.適用水泵，壓縮機，通風機，冷凍機等機械設備，都有良好的減振效果。 JSD結構示意圖 ZE結構示意圖 JSD系列低頻複合橡膠減振器技術參數及外形尺寸表 型號 額定載荷kg 靜態變形mm 固有變頻HZ 阻尼比C/Cc M mm D mm D1 mm H mm h mm d mm n JSD-30 15-30 6-15 5-7.5 >0.7 12 150 120 55 9 12 4 JSD-50 25-50 6-15 5-7.5 >0.7 12 150 120 55 9 12 4 JSD-85 50-85 6-15 5-7.5 >0.7 14 200 170 75 9 12 4 JSD-120 85-120 6-15 5-7.5 >0.7 14 200 170 75 9 12 4 JSD-150 110-150 6-15 5-7.5 >0.7 16 200 170 85 9 14 4 JSD-210 130-210 6-15 5-7.5 >0.7 16 200 170 85 9 14 4 JSD-330 210-330 6-15 5-7.5 >0.7 18 200 170 95 9 16 4 JSD-530 330-530 6-15 5-7.5 >0.7 18 200 170 95 9 16 4 JSD-650 530-650 6-15 5-7.5 >0.7 20 200 170 100 9 16 4 JSD-850 650-850 6-15 5-7.5 >0.7 20 200 170 100 9 16 4 ZE系列低頻複合橡膠減振器技術參數及外形尺寸表 型號 M H L L1 B B1 d n 額定載荷kg 固有變頻HZ 靜變頻mm ZE-10 8 40 70 54 36 / 7 2 10 10±2 ≤4 ZE-15 8 40 70 54 36 / 7 2 15 10±2 ≤4 ZE-25 8 40 70 54 40 / 7 2 25 10±2 ≤4 ZE-40 10 46 85 68 55 / 9 2 40 10±2 ≤4 ZE-60 12 50 100 80 65 / 9 2 60 10±2 ≤4 ZE-85 14 60 120 100 70 / 11 2 85 10±2 ≤4 ZE-120 16 60 140 112 85 / 13 2 120 10±2 ≤4 ZE-160 18 62 145 115 90 / 13 2 160 10±2 ≤4 ZE-220 22 70 150 120 105 / 15 2 220 10±2 ≤4 ZE-300 24 75 155 125 110 / 15 4 300 10±2 ≤4 ZE-400 27 80 175 140 120 / 17 4 400 10±2 ≤4
