該控制系統采用先進的觸屏技術+工控機+遠程DCS+PLC控制系統。

1.PLC、觸摸屏、工控機及其他元件均采用知名廠家的產品，質量高、信譽好，系統運行可靠性高。

2.高度智能化對燃料用盡，配氣點火柜發生“回火”、“燃氣泄漏”、“啞炮”、爆燃強度不足等故障時，能夠自動診斷并報警。

3.提供與鍋爐OCS聯接接口，通過此接口實現與鍋爐DCS的無縫連接，系統運行即可通過現場自行控制，也可通過遠程DCS控制。

4.上位機實時顯示系統各項運行參數，如燃氣壓力流量、空氣壓力流量等。用戶可據此隨時了解系統運行狀況。

5.允許用戶對任意一個噴口的吹灰強度、吹掃時間、吹灰次數在安全運行范圍內進行任意設置。

6.用戶可根據實際需要任意選擇若干噴口，按照設定流程進行吹灰作業。

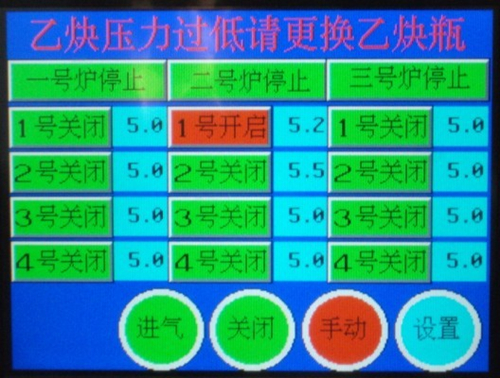

觸屏控制系統運行時的彩色影像圖：

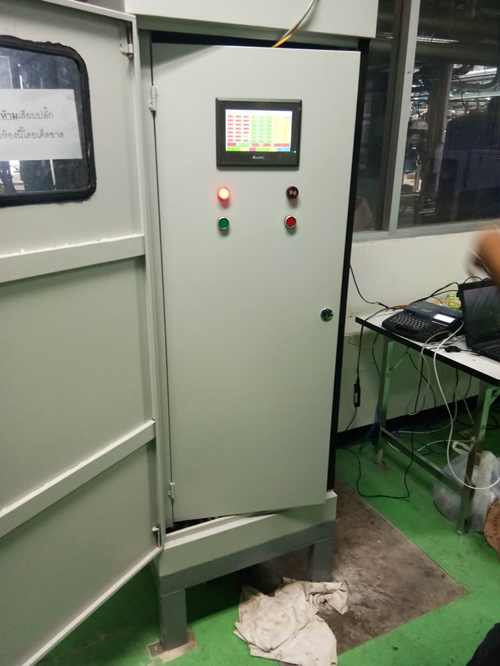

新型燃氣脈沖吹灰系統控制柜：

新型觸屏加密連接DSC控制系統現場：

該系統特點：

1.按照鍋爐煙氣流動順序進行控制，不需要人為監視，一旦出現設備異常會發出報警，并自動切斷系統。

2.使用先進的控制設備，人機友好界面，畫面設計直觀，動態地表示該設備的運行情況。

3.具有三級連鎖保護，能保護系統安全穩定運行。

4.具有自動和手動雙重控制模式。

5.具有回火監視保護、乙炔泄漏保護、啞炮監視功能。

6.可以通過DCS接口與鍋爐DCS聯機，進行遠程操作。
運行方式：
該PLC控制系統分為自動/手動兩種模式，可實現DCS遠程操作、
1、自動：系統啟停閥門的指令及運行時間均有可編程控器發出。
2、手動：可根據爐內積灰情況臨時調整某組吹灰時間和次數。
3、用非凈化風應加裝過濾器，完善疏水閥，及時清理過濾器。
