鑫海三通自動換向閥
產品應用
1、鑫海三通自動換向閥結構特點

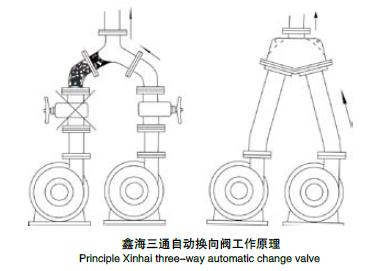

一般生產中采用的漿體泵都是一臺生產，一臺備用配置，當開啟其中一臺泵和閥門時，在關閉的閥門至三通口頸段將會出現嚴重的堵塞，將來開啟時難以打開。如下右圖所示，一件三通自動換向閥代替了兩件閥門，當打開其中的一個，另一個則無漿可過，既方便實用又經久耐用。鑫海三通自動換向閥的工作原理結構圖如下。
鑫海三通自動換向閥分為由上下閥體和橡膠球共同構成。
鑫海三通自動換向閥的上、下閥體內部全部襯我們公司自己研發的耐磨橡膠，平均是傳統的三通自動換向閥3倍的壽命。
礦漿是通過上閥體與下閥體中間的橡膠球來密封，優點在于：傳統的三通閥是通過一個平面密封，當?shù)V漿經常沖擊此面會造成密封不嚴的缺點。用橡膠球是不會重復磨損同一個位置。橡膠球中間有骨架，外面通過模具硫化包上了一層橡膠，耐磨壽命長。
閥體內部有兩條導軌，它的作用是：讓橡膠球沿著此導軌的方向從一個進料口到另一個進料口。

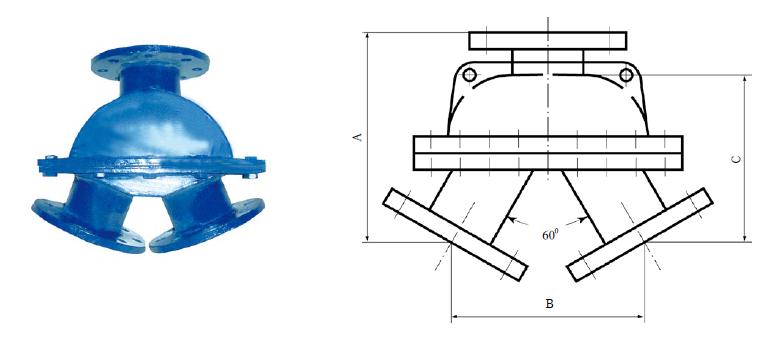

下圖是鑫海三通自動換向閥外形尺寸圖，
下邊是參照上圖給出的鑫海三通自動換向閥外形尺寸表。
| 規格 (DN) | A | B | C | 法蘭尺寸 |
| 螺栓孔中心距 | 法蘭外徑 | n-Φd |
| 65 | 247 | 227 | 197 | 145 | 185 | 4-Φ18 |
| 80 | 267 | 250.5 | 217 | 160 | 200 | 8-Φ18 |
| 100 | 308.5 | 296 | 256.5 | 180 | 220 | 8-Φ18 |
| 125 | 352 | 346 | 300 | 210 | 250 | 8-Φ18 |
| 150 | 410 | 400 | 346.5 | 240 | 285 | 8-Φ22 |
| 200 | 477 | 476.5 | 413 | 295 | 340 | 8-Φ22 |
| 250 | 569 | 569 | 493 | 350 | 395 | 12-Φ22 |
| 300 | 656 | 669.5 | 580 | 400 | 445 | 12-Φ22 |
| 350 | 735 | 761 | 659 | 460 | 505 | 16-Φ22 |
| 400 | 833.5 | 863 | 747.5 | 515 | 565 | 12-Φ26 |
| 450 | 922.5 | 952 | 824.5 | 565 | 615 | 20-Φ26 |
| 500 | 1011 | 1054 | 913 | 620 | 670 | 20-Φ26 |
2、鑫海三通自動換向閥適用范圍
鑫海三通自動換向閥主要應用于礦漿、礦渣、尾礦等漿體，以及各種備用泵的排水系統及化工腐蝕性介質，能夠在礦山，化工，環保等行業實現應用。

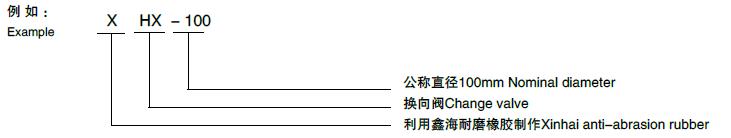

3、鑫海三通自動換向閥型號標識舉例

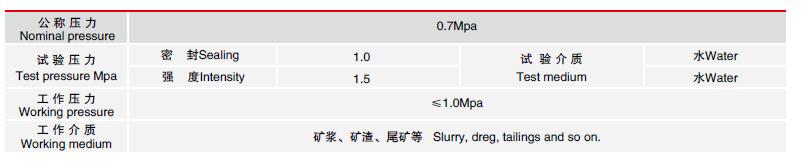

4、鑫海三通自動換向閥性能規范
|
