詳細說明：

一、概述：


  ZM系列振動磨機是一種新型高效節能型粉磨設備。它在磨制細粉和超細粉物料時，比傳統的回轉式磨機具有明顯的優越性。（效率提高2-5倍，能耗降低20％-30％），該機具有振動強度大，磨粉效率高、功率消耗少、噪音小、結構緊湊，安裝維修方便等優點。該機可以廣泛應用于選礦、建筑材料、研磨材料、粉未冶金、電力、陶瓷、耐火材料、磁性材料、化工、食品等多種行業，是球磨機理想的換代產品。型號主要有ZM5  ZM10  ZM20 ZM50 ZM100  ZM200  ZM400  ZM500  ZM600  ZM800 ZM1000 ZM1200 ZM1500  ZM2000

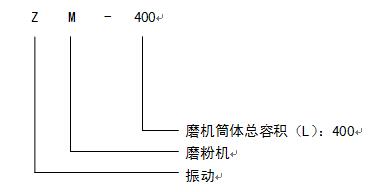

二、型號說明


三、結構

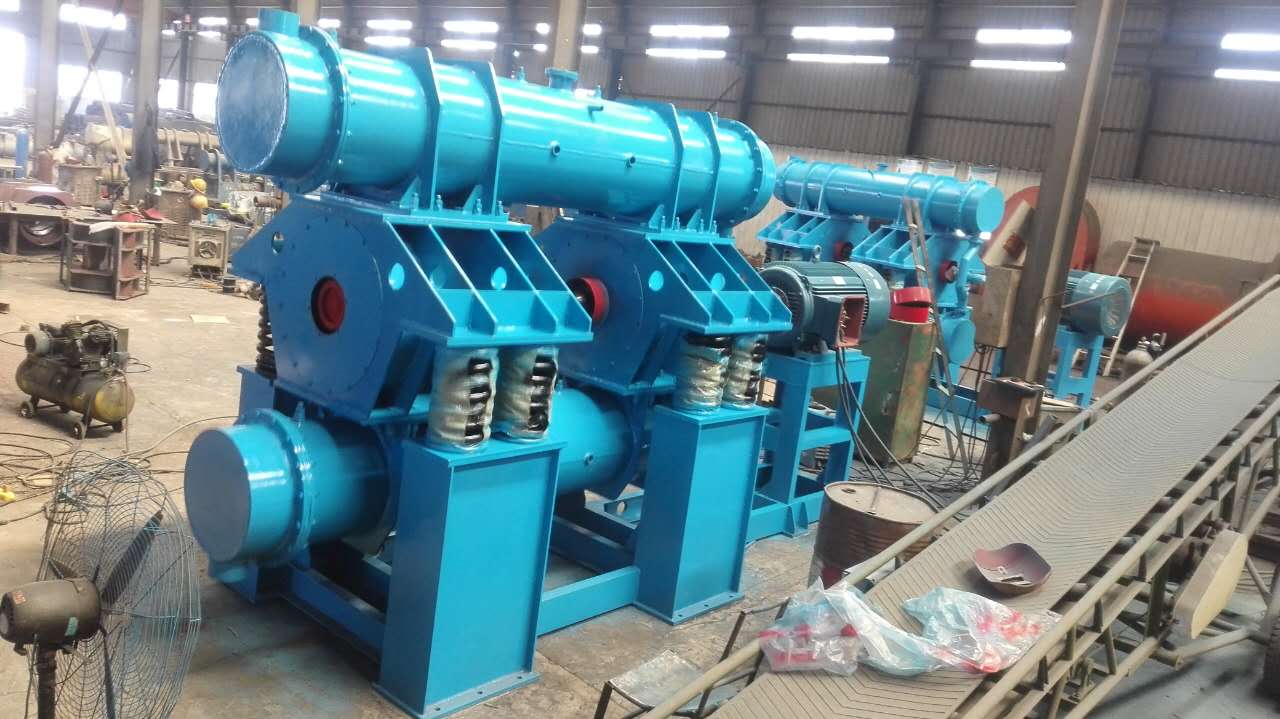

  本機主要由振動電機、機體、底架、磨筒、、襯筒、磨破介質和彈性支撐等幾部分組成，總稱振動磨|單筒振動磨|雙桶振動磨|三聯振動磨。
  1、振動電機：為振動磨機振磨提供能量；振動電機有兩組偏心塊，兩側偏心塊同向轉動，使所需激振力刻度線對準軸端的基準線；
  2、底架：通過彈性支撐把機體托起；
  3、磨筒殼體：是磨機振磨的工作體，用以盛裝磨破介質和研磨物。磨筒殼體由1個磨筒組成，磨筒內裝有耐磨襯筒，當襯筒研磨損壞后，可取出更換；
  4、襯筒：緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯筒，可提高整機的使用壽命；
  5、磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨；
  6、彈性支撐：裝在四個支點上，每個支點有兩個彈簧，主要作用是使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體（筒）水平度的安裝問題。每組彈簧在安裝過程中必須保證彈簧上、下接觸面的同軸度，其允差不超過2mm；

四、技術參數：

  單筒振動磨機參數表



五、安裝與調整

  本機電機支架焊接在筒體上，電機用螺栓連接在支架上，安裝時，校平機架后，把磨機的機體部分放置于彈性支撐上即可。
