VSU200414軸承技術參數  一套優質的精密軸承是依靠高端的加工設備來保證。洛陽東軸采用研磨工藝，來保證每一套都達到P5級精度。

VSU系列精密軸承屬于德國INA系列型號，內部結構屬于四點接觸球轉盤軸承。

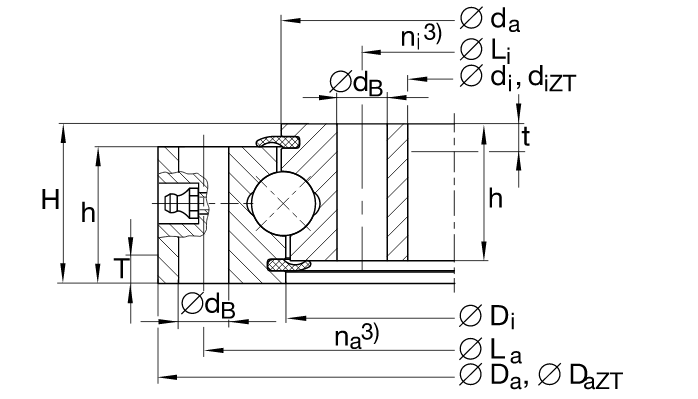

尺寸VSU200414:

Da=484毫米

di=342毫米

H=56毫米

da=413毫米

dB=14毫米

h=44.5毫米

重量：28公斤

精度可以做到P5級，P4級范圍。

研磨工藝包括平面研磨，外徑研磨，內徑研磨和內部滾道的超精研磨。

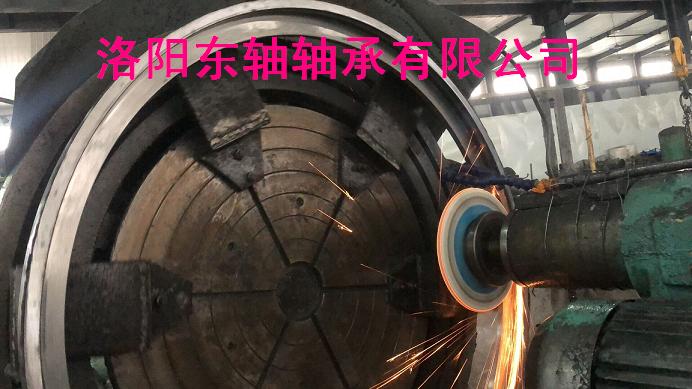

洛陽東軸精密內圓磨床展示；研磨尺寸可以做到直徑1500毫米

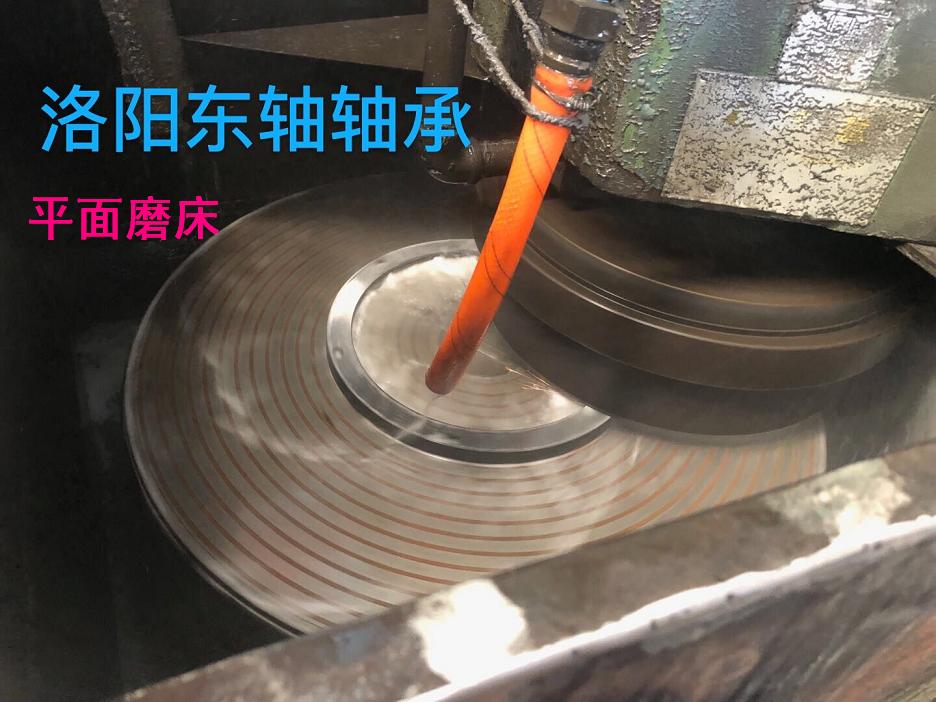

洛陽東軸平面研磨工藝展示，尺寸可以研磨到直徑1600毫米，精度跳動做到小于0.005毫米范圍。

VSU20系列 四點接觸軸承 標準系列20,無嚙合齒輪,兩側唇式密封
  型號 di Da H h kg
VSU200414-N 342 486 56 44.5 29
VSU200544-N 472 616 56 44.5 37
VSU200644-N 572 716 56 44.5 44
VSU200744-N 672 816 56 44.5 52
VSU200844-N 772 916 56 44.5 60
VSU200944-N 872 1016 56 44.5 67
VSU201094-N 1022 1166 56 44.5 77

 VLA20系列四點接觸軸承  輕系列20,外嚙合齒輪,兩側唇式密封
型號 di Da H h m  Z kg
VLA200414-N 304 503.3 56 44.5 5 99 29.5
VLA200544-N 434 604.3 56 44.5 6 105 41.5
VLA200644-N 534 742.3 56 44.5 6 122 48.5
VLA200744-N 634 838.1 56 44.5 6 138 54.5
VLA200844-N 734 950.1 56 44.5 8 117 65.5
VLA200944-N 834 1046.1 56 44.5 8 129 71.5
VLA201094-N 984 1198.1 56 44.5 8 148 83.5

VLI20系列 四點接觸軸承 輕系列20,內嚙合齒輪,兩側唇式密封
  型號 di Da H h m Z kg
VLI200414-N 325 518 56 44.5 5 67 27.5
VLI200544-N 444 648 56 44.5 6 76 38
VLI200644-N 546 748 56 44.5 6 93 45
VLI200744-N 648 848 56 44.5 6 110 51.5
VLI200844-N 736 948 56 44.5 8 94 61.5
VLI200944-N 840 1048 56 44.5 8 107 67.5
VLI201094-N 984 1198 56 44.5 8 125 81.5
VLU20系列四點接觸軸承 輕系列20,無嚙合齒輪,兩側唇式密封
型號 di Da H h kg
VLU200414 304 518 56 47.5 23.5
VLU200544 434 648 56 47.5 31
VLU200644 534 748 56 47.5 36.5
VLU200744 634 848 56 47.5 42.5
VLU200844 734 948 56 47.5 48
VLU200944 834 1048 56 47.5 54
VLU201094 984 1198 56 47.5 62.5

VA系列四點接觸軸承 外嚙合齒輪,兩側唇式密封
  型號 di Da H h m  Z kg
VA140188-V 135 259.36 35 30 4 62 7.5
VA160235-N 171 318.6 40 35 4 78 13
VA160302-N 238 384 32 30 4 94 14
VA250309-N 235 408.4 60 52.5 5 80 29.5
VI系列四點接觸軸承 內嚙合齒輪,兩側唇式密封
型號 di Da H h m Z kg
VI160288-N 216 340 39 34 4 56 12
VI140326-V 250 382 59 34 3.5 73 18
VI160420-N 332 486 39 34 4 85 23

VU系列 四點接觸軸承 無嚙合齒輪,兩側唇式密封
 型號 di Da H h kg
VU140179 124.5 234 35 30 7
VU200220 138 302 46 41 16
VU130225 200 290 24 24 5.4
VU200260 191 329 46 41 15
VU140325 270 380 35 30 12
VU250380 275 485 55 50 44
VU200405 336 474 46 41 25
VU250433 344 522 55 50 41
VU300574 468 680 68 61 82
VU360680 565 795 79 72 120
VSA25系列四點接觸軸承 標準系列25,外嚙合齒輪,兩側唇式密封
型號 di Da H h m  Z kg
VSA250755-N 655 898 80 54 9 98 128
VSA250855-N 755 997 80 54 9 109 145
VSA250955-N 855 1096 80 54 9 120 155
VSA251055-N 955 1198 80 54 10 118 171
VSI25系列四點接觸軸承 標準系列25,內嚙合齒輪,兩側唇式密封
  型號 di Da H h m  Z kg
VSI250755-N 610 855 80 54 10 63 119
VSI250855-N 710 955 80 54 10 73 137
VSI250955-N 810 1055 80 54 10 83 149
VSI251055-N 910 1155 80 54 10 93 165

VSU25系列四點接觸軸承 標準系列25,無嚙合齒輪,兩側唇式密封
 型號 di Da H h kg
VSU250755-N 655 855 63 54 90
VSU250855-N 755 955 63 54 101
VSU250955-N 855 1055 63 54 115
VSU251055-N 955 1155 63 54 128

VSA20系列四點接觸軸承 標準系列20,外嚙合齒輪,兩側唇式密封
型號 di Da H h m  Z kg
VSA200414-N 342 503.3 56 44.5 5 99 31
VSA200544-N 472 640.3 56 44.5 6 105 43
VSA200644-N 572 742.3 56 44.5 6 122 52
VSA200744-N 672 838.1 56 44.5 6 138 59
VSA200844-N 772 950.1 56 44.5 8 117 71
VSA200944-N 872 1046.1 56 44.5 8 129 77
VSA201094-N 1022 1198.1 56 44.5 8 148 91

VSI20系列四點接觸軸承 標準系列20,內嚙合齒輪,兩側唇式密封
型號 di Da H h m  Z kg
VSI200414-N 325 486 56 44.5 5 67 31
VSI200544-N 444 616 56 44.5 6 76 42
VSI200644-N 546 716 56 44.5 6 93 50
VSI200744-N 648 816 56 44.5 6 110
