產品簡介

DY型可移動式皮帶輸送機是一種工效高，使用安全可靠，機動性好的連續輸送裝卸設備。主要用于裝卸地點經常變動的場所，如：港口、碼頭、車站、煤場、倉庫、建筑工地、砂石料場、農場等，用來短途運輸及裝卸散料或單件重量100公斤以下的成件物品。

DY型可移動式皮帶輸送機分為可升降型及不可升降型兩大類，其中可升降型移動式皮帶機有電動升降和手動升降兩種形式。輸送帶的運行靠電動滾筒驅動，整機的升降與運行均為非機動。

DY型可移動式皮帶輸送機采用鋼管結構，輕巧美觀，機動性好。傳動裝置為電動滾筒，并配有充氣輪胎和鋼輪兩種行走輪。機長10米以上傾角可調。

產品特性

1、采用了電控箱進行調控，實現了設備的自動化，避免了人工操作，節省了人力資源。
2、根據用戶輸送量的大小有不同寬度的皮帶可供用戶選用，而且還可以在機身尾部加裝導料槽和擋板，避免了用戶投料時物料滾落，設計更加合理和人性化。這種方式的設計多被用來輸送一些粉狀或者顆粒狀的物料，如糧食、礦物粉料顆粒等。
3、移動式皮帶輸送機也可被用了成品袋裝貨物的輸送，如已經包裝好的成袋的糧食等在裝車的時候使用，提高了裝車效率節省了人力資源。
4、根據用戶輸送方向，也可以設計為向下輸送，被用來將袋裝的物品卸車使用，因此移動式皮帶輸送機也被稱為裝車皮帶輸送機或者卸車皮帶輸送機。
5、根據使用環境和使用條件的不同，可以將移動輪換裝成充氣輪胎或者滑動輪，方便用戶使用.
6、可以作成轉動平臺式的，這種方式的使用優點是，皮帶輸送機機架部分全部設計安裝在一個可以轉動的平臺上面，可以使用控制箱直接控制機架部分轉動，從而調整改變輸送的位置，而不用挪動整臺設備，具有高效、方便、不用挪動整機就可以達到輸送目的的優勢。
7、移動式皮帶輸送機的輸送帶還可以根據用戶需要換成具有耐酸堿、耐腐蝕、耐磨等特性，方便化工、醫藥等行業使用。由于其操作方便、輸送效率高等特點被廣泛使用，已經成為糧庫、礦山、工廠等行業所歡迎的高效輸送設備。

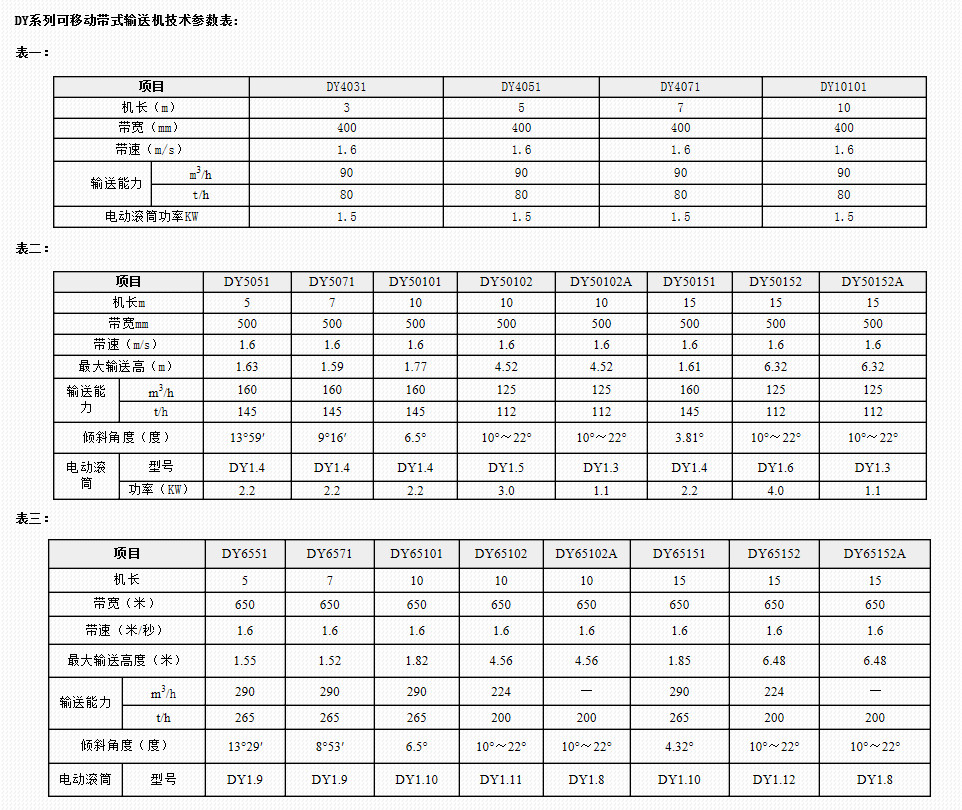

技術參數

可移動式皮帶輸送機產品訂貨須知：

訂購可移動式輸送機產品請注明一下：皮帶帶寬、帶速要求、輸送距離、輸送高度、輸送量、傾斜角度、物料特性、是否配備可升降裝置等基本技術參數。

根據物料選用平皮帶、人字形皮帶、擋邊皮帶等皮帶。

結構概述

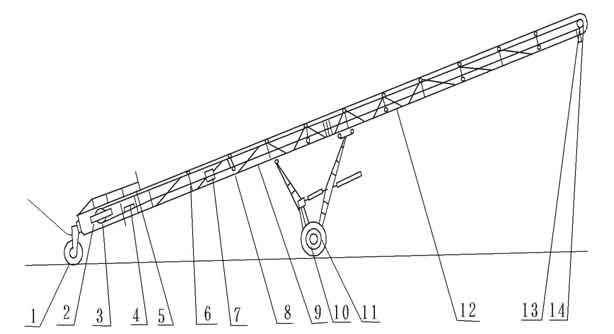

1、尾輪組　2、拉緊裝置　3、電動滾筒組  4、空段清掃器  5、導料槽　　　　

  6、上托輥組　7、電器控制箱　8、平形托輥組　9、后部機架　10、升降裝置　　11、行輪組　 12、前部機架   13、彈簧清掃器　　14、改向滾筒組

                              可升降型移動帶式輸送機外形圖

注：1.上托輥有平形托輥及槽形托輥兩種，輸送成件物品時為平形托輥（V＝0.8米/秒），輸送散狀物料時為槽形托輥（V＝1.6米/秒）

 　2.輸送成件物品時沒有序號部分。

   3.也可使用不轉向的行輪組，此時在型號后面增加一個“A”字。

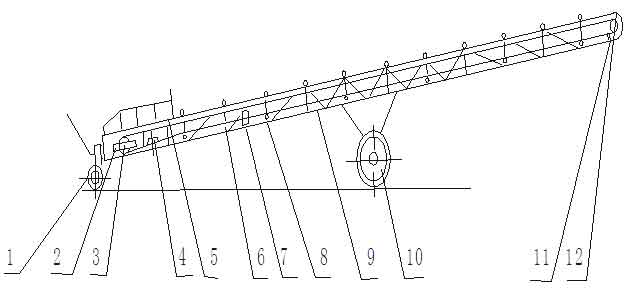

1、尾輪組　　2、拉緊裝置　　3、電動滾筒組　　4、空段清掃器

5、導料槽　　6、上托輪組　　7、電器控制箱    8、平形托輪組　       9、機架　　　10、行輪組    11、彈簧清掃器　12、改向滾筒組

                         不可升降型移動帶式輸送機外形圖

注：1）上托輥組有平形托輥及槽形托輥兩種。輸送成件物品時為平形托輥（V＝0.8米/秒）。

 　　　輸送散狀物料時為槽形托輥（V＝1.6米/秒）

 　 2）輸送成件物品時無序號三部件

 　 3）帶寬500及650毫米，機長為10米及15米時才有尾輪組

結構特征

    DY型移動帶式輸送機分為可升降型及不可升降型兩大類（如上，外形圖）。輸送帶的運行靠電驅動。整機的升降與運行均為非機動。其主要組成部分如下：
    1、 機架：是整機的主體，系由鋼管焊接成的等斷面銜架結構。機長在10米以下者，為單節機架，機長10米及10米以上者，機架分成前后兩節，以螺栓聯接成一整體。
    2、 驅動裝置：采用油冷式電動滾筒，它安裝在機架的尾部。
    3、 托    輥：用于支承輸送帶和帶上物料，使其穩定運行。它有上托輥和下托輥兩種，上托輥又分槽形和平形。槽形上托輥用于輸送散狀物料。平形上托輥用于輸送成件物品。下托輥內為平形托輥。帶寬400毫米的槽形上托輥由兩個輥?zhàn)映蔞形布置。輥?zhàn)优c水平線成20°交角，帶寬500及650毫米的槽形上托輥由三個輥?zhàn)映?nbsp;   形布置。側輥與水平線成30°交角。所有輥?zhàn)拥闹睆骄鶠?6毫米，圖3為輥?zhàn)拥慕Y(jié)構圖。
   4、 拉緊裝置：采用裝在機尾的螺旋拉緊型式。通過螺桿的旋轉來調整輸送帶的松緊。
   5、 輸 送 帶：起傳遞牽引力及承載物料的作用。采用三層棉芯織物的普通橡膠運輸帶。上膠厚3毫米。下膠厚1.5毫米。
   6、 升降裝置：安裝在輸送機中部，由人力轉動手柄帶動傘齒輪付及螺桿旋轉，從而改變前、后支架間的夾角，使整機升降。僅可升降型有此部份。
   7、 行走結構：有行輪與尾輪兩部份?？缮敌偷男休啿捎?.50-16型充氣輪胎，尾輪采用直徑300毫米的鑄膠實心輪胎，均可繞鉛垂線轉動，從而輸送機在縱向、橫向、斜向移動較為方便，不可升降型的行輪不能繞鉛垂線轉動，機長7米以及7米以下采用鐵輪。機長10米及15米采用充氣輪胎可升降型亦可配用不轉向的行輪組。此時在型號后面加“A”字。

★津銳機械可根據用戶需要而設計制造特殊型號規格的皮帶輸送機。
★津銳機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸津銳公司。
