（AD）1999氣動敲擊錘

工作原理

在氣錘沒有通入壓縮空氣（3-6kg/cm2）的狀態下，磁性活塞借助強磁力貼緊固定在基板上。電磁閥通電時，壓縮空氣流入氣錘本體，在體內壓力增高，當大于磁力時，磁性活塞高速脫離基板，由于強磁力的反作用力產生很強的反擊力，高速落下的磁性活塞撞擊基板，其沖擊力傳給料倉，并且用強的沖擊力擊落附著的粉塵，電磁閥停止通電時，壓縮空氣排出，于是借助返回彈簧將磁性活塞緩慢上升再靠近基板，通過磁力密接在基板上回復到原始狀態。

型號和參數

適用范圍

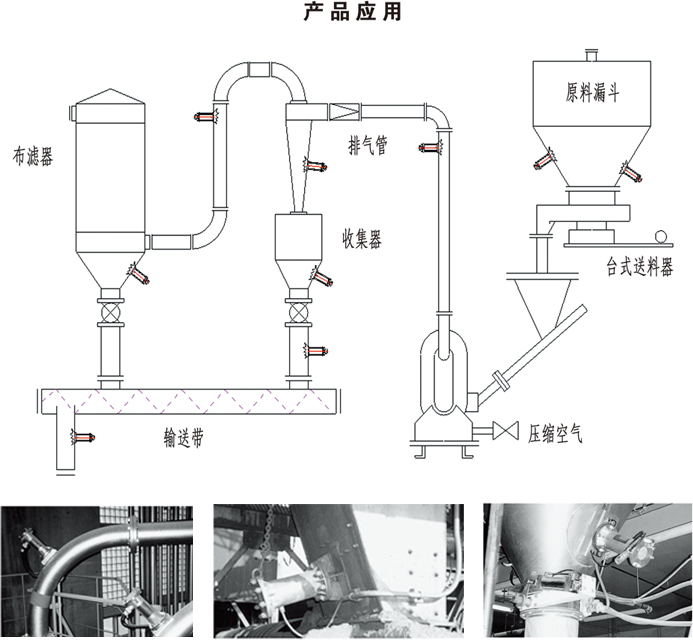

    食品、金屬鑄造、水泥、飼料工業、制藥、化學、肥料、橡塑膠工業、礦業.運輸設備、倉儲業、污染防治等工業。

特點

1、不需要使用電源供應。

2、體積小，安裝容易，出力大小易控制。

3、種類齊全，使用者可依需要選用。

4、小型桶槽或管路內，是清除堵料的利器。

5、可瞬間停止或啟動，無馬達振動器的慣性現象，不會造成設備損壞。

選擇氣錘要從以下幾個方面考慮

1、 根據料倉的直徑和金屬板厚度選用，見圖1

2、根據物料的特性選用：含水率、堆密度（比重）、粒徑等。

3、氣錘的安裝位置要合理：不合理的安裝位置，既削弱了振動力，又損害了氣錘本身。如圖1，也就是不要對稱安裝，要交叉安裝，另外不要少于L/3，否則影響振動力。

4、根據料倉形狀選擇，圓錐料倉安1臺，角錐料倉安2臺。實踐證明角錐料倉比圓錐料倉振動效果差，傳播效率低。

5、根據料倉的大小，容積選擇。

安裝使用說明

安裝

1、按照底座連接孔尺寸加工一件連接板，焊接到料倉錐形部位?；蛴孟鄳?yīng)槽鋼焊接在料倉錐部。（焊接時要采用斷續焊）

2、無論是連接板還是槽鋼，和氣錘的接觸面要平整，否則螺絲把緊時，使氣錘缸筒變形導致停振。

3、用螺栓將氣錘固定在連接板上。（要加平墊和彈簧墊圈）

4、將氣源軟管與氣錘連接好，即可使用。

5、使用一段時間（較好是每周），要檢查拉桿及法蘭螺絲是否松動，要及時緊固，以延長氣錘使用壽命。否則，拉桿容易斷裂。

售后服務

安裝及使用過程中如有問題，請致電安陽安德電子機械有限公司

電話：0372-2959556 傳真：0372-2272186 手機：13503975383

保養

使用開始1－2日內再擰緊主體與基座的聯結螺栓，以后每隔3－6個月再擰緊。
