產品簡介:

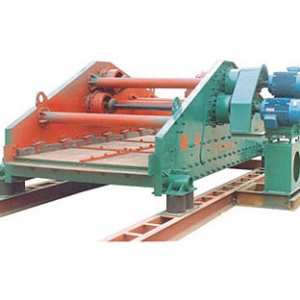

ZSL系列大型冷礦振動篩屬于雙軸直線振動篩，由兩臺電動機以萬向聯軸器帶動兩串振動器做反向自同步運轉，使篩箱產生較大振幅的直線振動，電機不參振，這種振動篩具有生產能力大、工作可靠、振幅調節方便、傳給基礎的動負荷小等優點。已廣泛用于冶金、礦山、煤炭、港口等工業部門。
型號說明
SDS X □ □
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ │
│ │ │ └───────────- 篩面長度dm
│ │ │
│ │ └───────────── 篩面寬度dm
│ │
│ └──────────────- 振式（上振式不寫）
│
└──────────────── 大型冷礦篩系列代號
技術參數
|
型號
|
篩面面積
|
給料粒度 |
處理量 |
雙振幅 |
電動機
|
| m2 |
mm |
t/h |
mm |
型號 |
功率Kw |
電壓 |
| SDS1860 |
10.8 |
<200 |
100-250 |
8-11 |
Y200L-8 |
2×15 |
380 |
| SDS2060 |
12 |
<200 |
200-300 |
Y200L-8 |
2×15 |
| SDS2575 |
18.75 |
<200 |
250-400 |
Y225S-8 |
2×18.5 |
| SDS3070 |
21 |
<300 |
350-500 |
Y225M-8 |
2×22 |
| SDS3175 |
23.25 |
<300 |
450-600 |
Y225M-8 |
2×22 |
| SDS3090 |
27 |
<300 |
550-700 |
Y280S-8 |
2×37 |
結構特點
該系列振動篩由篩箱、振動器、支承彈簧、隔振架、二次隔振彈簧、電動機及其支架等組成。
篩框部件由篩框、篩面及緊固裝置組成。篩框側板用整塊優質鋼板制造、側板、加強筋板和橫梁、振動器底架間的連接采用高強度螺栓與自鎖式螺母或環槽鉚釘連接、牢固可靠。
振動器一般安裝在篩框上部的兩邊側板上、制成上振式結構，振動器也可布置在篩框的用 萬向聯軸器連接，振動器采用迷宮環密封，干油潤滑
|
