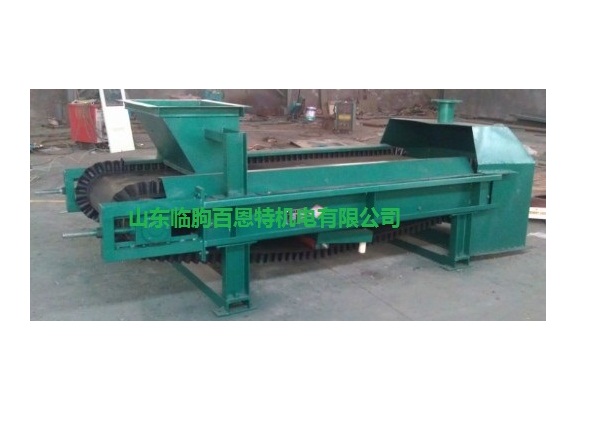

一 :簡介 GM8006H系列稱重控制器采用新技術研制和生產的新一代配料儀表，是靜態，動態計量和配料的推薦智能儀表。它集計量與控制功能為一體，與恒速秤，調速秤，靜態秤配套使用，實現各種物料的稱重與配料。儀表采用推薦單片機，全部隔離的模擬量輸入輸出及開關量輸入輸出接口,高性能的16位A/D，12位D/A轉換器，配以RS-485通訊接口，可方便接入DCS系統。智能化PI輸出可對變頻器，滑差電機控制器等執行機構進行閉環控制。GM8006H為雙排液晶漢字顯示

二 :系統功能

1： 推薦工業級控制微處理器,超強抗靜電、抗干擾，確保系統運行穩定,可靠。

2： EEROM保護參數，產量等數據永遠不會丟失。

3： 采用低溫漂、低噪聲放大芯片, 確保信號穩定。

4： 二路模擬量輸入,二路模擬量輸出。模擬量輸入：較大65535個數字。 模擬量輸出：一路0～5V（對應0～255），二路0～20mA （對應0～1023）。

5： 儀表具有運行自動校零、報警自動延時停機功能。

6： 儀表計量精度:優于0.05％。

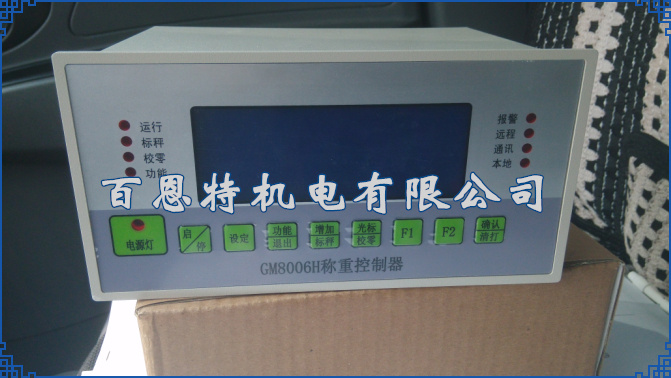

7： 雙排液晶漢字顯示,8個工作按鍵, 8個發光管指示狀態。

8： 液晶顯示器上下兩排均為漢字顯示。

9： 可選擇控制四種秤體:恒速秤，調速秤，靜態秤，斷續秤。

10：速度為脈沖光電隔離輸入（可選擇為速度傳感器提供12V電源）。

11：遠程及485啟動、停機。

12：0～10mA、0～20mA或4～20mA 外部設定量輸入。

13：0～10mA、0～20mA或4～20mA 當前流量輸出。

14：所有開關量輸入、輸出全光電隔離。

15：傳感器供電5V，電流150 mA。

16：繼電器輸出信號：運行、備妥、報警、上限報警、下限報警和噸累計產量。

17：儀表具有2級放大功能：一級硬件放大，二級程控放大。

18：RS-485通訊接口，方便與PLC及其它設備聯網。

19：主機、AD、DA 、RS-485電源相互獨立，確保輸入輸出互不干擾。

三：技術指標

1：供電電源:AC220V±10％ 20W 50HZ

2：AD轉換輸入0--2.5V 對應數字0-65535

3：傳感器供電5V ,較大輸入信號20mV

4：模擬量控制輸出:0-5V.

5：模擬量輸出: 10位 1路 0-5V直流輸出 10位 1路0-5V直流輸出

6：外部設定量輸入：4～20mA 0～20mA 0～10mA

7：當前流量輸出： 4～20mA 0～20mA 0～10mA

8：脈沖速度輸入： 0-4000HZ

9： 環境溫度： 0～45℃。

10：RS-485 通訊接口,通訊距離1200米 。

11：儀表可組網GM8006H系統,組網儀表數量32臺。

12：流量、設定量單位：公斤/分或 噸/小時 ；累計量單位為噸。

198X100X135（mm）
