廢棄混凝土破碎及再生工藝研究

作都：肖建莊 孫振平                同濟大學建筑工程系

摘要：在對上海市廢棄混凝土的現狀調查與分析的基礎上，研究廢棄混凝土塊體破碎及篩分工藝，并對建議工藝生產的再生骨料進行基本性能試驗研究及做經濟性分析。結果表明，該再生骨料生產工藝基本能滿足廢棄混凝土的破碎與分級要求；再生骨料可滿足配制中低強度等級再生混凝土的要求。
關鍵詞：廢棄混凝土；再生骨料；破碎工藝
在我國，建筑業作為國民經濟的支柱產業之一，二十余年來得到了突飛猛進的發展，相應在生產過程中產生的建筑渣土尤其是廢棄混凝土也空前增加。據不完全統計，廢棄混凝土的數量已占到城市垃圾總量的30%-40%，且絕大部分廢棄混凝土未經處理，直接運往郊外或鄉村采用露天堆放或填埋的方式進行處理，耗用大量的征用土地費、垃圾清運費等建設費用；同時，清運和堆放過程中的遺散和粉塵、灰砂飛揚等問題又對環境造成二次污染，嚴重破壞了生態環境。因此，如何合理處理和再生利用廢棄混凝土已經成為建筑行業和環境保護部門面臨的一個重要課題。
1廢棄混凝土現狀調查
1.1數量與處置現狀
以上海市為例，目前每年排放的渣土總量呈持續發展態勢，2002年在2000萬t左右。而廢棄混凝土約占渣土總量的40%，即800萬t左右，主要是由拆、建房以及道路翻修等土木工程施工過程中產生的。大部分廢棄混凝土未得到合理回收和高效利用。
1.2發展趨勢
一方面，廢棄混凝土的數量在迅速增加；另一方面，隨著社會經濟的發展、混凝土用量的增大，因開采砂石骨料而造成的資源枯竭和環境破壞已成為人們關注的焦點，混凝土的可持續發展與骨料危機的矛盾日益突出。因此若能將廢棄混凝土就地回收，經破碎、清洗、分級后作為骨料再利用，生產再生混凝土用于新建工程，則不僅能降低成本，節約天然骨料資源，緩解骨料供求矛盾，還能減輕城市環境的污染。
2廢棄混凝土破碎工藝
2.1已有破碎工藝
2.1.1俄羅斯的破碎工藝
鑒于廢棄混凝土中往往混有金屬、玻璃及木材等雜質，因此在俄羅斯[q的工藝流程中，特別設置了磁鐵分離器與分離臺等裝置以便去除鐵質成分，見圖1。配備有2臺轉子篩網篩分機處理，被分為0-5mm，5-40mm及40mm以上三種粒徑。在普通配合比的結構混凝土中，骨料粒徑一般不大于40mm，因此，為充分利用廢棄混凝土資源，將40mm以上的碎石再次破碎，使粒徑達到0～40mm。該工藝的主要缺點是加工設備繁多，導致初期的投資規模較大，不利于其在短期內的推廣應用。
2.1.2德國的破碎工藝
德國的廢棄混凝土再生工藝流程主要由1個二檔等級的鄂式破碎機，見圖2。經破碎的石料須烘干。其他的組成設備包括鐵件收料臺(電磁器)等。通過鄂式破碎機的加工，再生骨料的級配被篩分為0-4mm，4-16mm，16-45mm及45mm以上。該工藝由于整個處理流程需安裝2臺鄂式破碎機及4臺篩分機，因此投資費用巨大且工程占地面積大。



圖1俄羅斯典型再生骨料生產工藝

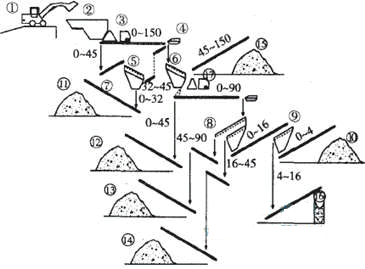

圖2德國典型的再生骨料生產工藝
1-載荷車；2-料斗；3-主破碎機；4-鐵件收料臺；5-初篩分機；6-分篩機Ⅰ；7-輸送帶；8-分篩機Ⅱ；9-分篩機Ⅲ；10-0～4mm粒徑骨料；11-0～32mm粒徑骨料；12-0～45mm粒徑骨料；13-45～90mm粒徑骨料；14-16～45mm粒徑骨料；15-45～150mm粒徑骨料；16-4～16mm粒徑骨料；17-破碎機
2.1.3中國的破碎工藝
(1)目前我國臺灣地區[2-3]采用包括油壓式履帶型碎石機和重物篩選機系統的廢棄混凝土塊破碎及處理機具，其生產工藝流程圖見圖3所示。
(2)史巍和侯景鵬[4]設計了一套帶有風力分級設備的骨料再生工藝，見圖4。該工藝構思新穎，使用了風力分級裝置及吸塵設備將粒徑為0.155mm的骨料篩分出來，為循環利用再生細骨料奠定了基礎；但是基于現階段我國的實際情況，再生細骨料尚未被深入、系統地研究，尚不具備直接應用于工程中的條件。

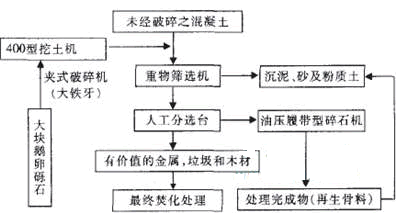

圖3臺灣地區再生骨料生產工藝

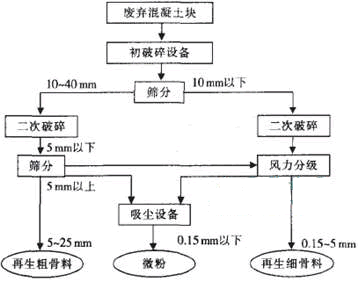

圖4史巍和侯景鵬設計的再生骨料生產流程圖

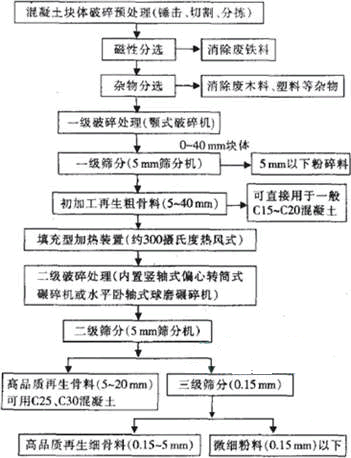

(3)李惠強和杜亭提出了如圖5所示的生產流程制備再生骨料。在這一生產流程中，塊體破碎、骨料篩分均是碎石骨料生產的成熟工藝，因此在生產中關鍵是要控制好分選、潔凈、沖洗等環節的工藝技術和質量。該工藝的突出特點是有一填充型加熱裝置，經加溫、二級破壞、二級篩分后可獲得高品質再生骨料。加溫到300℃左右后，包裹在天然巖石骨料外的水泥石粘結較差的部分，或在一級破碎中天然骨料外已帶有損傷裂紋的水泥石，在二級轉筒式或球磨式碾壓中都會脫落，剩下的粗骨料的強度相當于提高了。但加溫、二級碾磨、二級篩分會帶來生產成本的提高。
2.2建議破碎工藝
經比較分析國內外再生骨料的生產工藝，本文設計了一套新的工藝流程，見圖6。考慮到目前我國勞動力成本相對較低，且機械不適宜處理大塊雜質，因此選擇人工法對廢棄混凝土塊進行分選，除去鋼筋和木材?，F(xiàn)階段由于國內對粒徑5mm以下的再生細骨料尚未作深入的研究，所以該工藝將這部分骨料視為雜質去除。鑒于鐵屑和碎塑料等細微雜質很難采用人工分離，工藝設置了磁鐵分離器和分離臺，以便提高骨料的純度。為徹底破碎廢棄混凝土使之達到需要的粒徑范圍(5-40mm)，特配備2臺破碎機。再生骨料通常含有更多的有害物質，如粘土、淤泥、細屑等，它們粘附于骨料的表面，降低再生混凝土強度，同時又增大混凝土的用水量，所以在篩分完畢后對其進行沖洗等處理。
3再生粗骨料基本性能
參照《普通混凝土用碎石或卵石質量標準及檢驗方法》(JGJ53-1992)，實測上述建議廢棄混凝土破碎工藝生產的連續級配的再生粗骨料的主要性能如表1所示。與天然粗骨料相比，再生粗骨料具有密度小以及壓碎指標值和吸水率較高等特點，但仍滿足JGJ53-1992標準的有關要求，因此可以用來配制中、低強度等級的再生混凝土。
4再生骨料效益分析
4.1直接經濟效益
據文獻[5]介紹，歐盟、美國和日本每年廢棄混凝土材料超過3.6億t，對混凝土和鋼筋混凝土廢料再加工得到的再生骨料能耗僅為開采天然碎石的1/8，成本可降低25%。

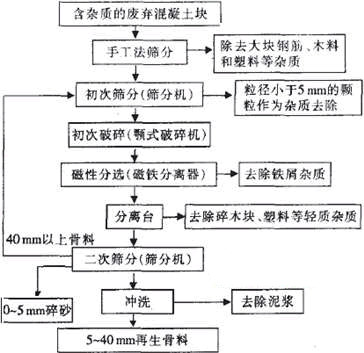

圖6建議的再生骨料生產工藝

表1再生粗骨料基本性能試驗結果

根據上海市有關的定額標準，小規模的處理廢棄混凝土，生產再生骨料，有關臺班基價費用如表2所示。
假定以50m3/臺班計算，再生骨料的市場價取54元/m3，接近上海市天然骨料市場價格。每臺班產量帶來的收入為：
54×50=2700(元/臺班)
每工作臺班利潤為：2700-2245=455(元)
從以上經濟分析中可發現，若再生骨料的市場價格低于天然骨料，那么再生骨料的生產是微利。
4.2綜合經濟效益
實際工程中不乏利用廢棄混凝土產生良好經濟效益和社會效益的實例。如某機場區域內有各類飛行跑道、停機坪、牽引道和掩體等廢棄混凝土構筑物。據初步估計，暴露在地表面和被覆蓋的廢棄混凝土量約有10萬m3，約23萬t?，F(xiàn)對這些廢棄混凝土進行加工，使之成為再生骨料。有關該工程的綜合經濟分析如下。
(1)廢棄混凝土的處理費用為1485萬元(包括廢棄混凝土的拆除和外運費用)。依據拆除工程的定額估算，拆除成本約68元/m3，10萬m3的廢棄混凝土拆除費約為680萬元人民幣；依據土方外運定額估算，外運成本費用約為35元/t，廢棄混凝土的密度按2.3t/m3計算，廢棄混凝土總量約為23萬t，處置費需805萬元人民幣。

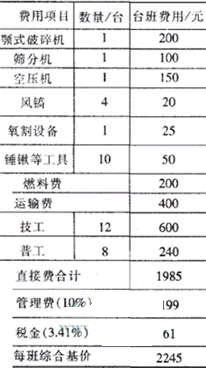

表2再生骨料綜合臺班基價分析

(2)廢棄混凝土加工成道渣(用于道路的墊層)的費用按可生產道渣的數量計算：23萬t的廢棄混凝土按市政道路用級配(5～15mm，25～40mm，50～70mm)加工，扣除加工損耗，約可生產21萬t道渣；道渣的加工成本，按現有加工成本16元/t計算，23萬t的加工費用約為368萬元人民幣。
(3)標準道渣的市場采購價格，按市場中準價計算，5～15mm碎石為56.96元/t，25～40mm碎石為53.42元/t，50～70mm碎石為58.12元/t，送到工地的平均價格為56元/t，則21萬t道渣計為2270萬元。
經計算，在相同的條件下，對廢棄混凝土再生利用可減少投資1222萬元。對廢棄混凝土進行再生循環利用，可減少建設投資，因而具有明顯的綜合經濟效益。
4.3環境分析
由于我國經濟進入高速發展階段，基礎建設規模越來越大，每年用于澆筑混凝土的骨料就達11～14億m3。而這些山體是不可再生的資源，它的消失對人類與環境是難以估計的損失。到目前為止由于過度開采，造成許多因人為因素引起的自然災害(洪水、水土流失、土地荒漠化、環境污染、生態破壞等)，嚴重影響了我國的可持續發展戰略。
