篩分機械效率與篩面長度的研究
日期：2012-10-26 | 來源：中國振動機械網
振動篩分設備是一種廣泛用于將散狀物分為兩種或多種粒度級別的設備。國內大型振動篩分設備的研制及存在的問題從上世紀70年代開始，國內在大型振動篩分機的..
振動篩分設備是一種廣泛用于將散狀物分為兩種或多種粒度級別的設備。國內大型振動篩分設備的研制及存在的問題從上世紀70年代開始，國內在大型振動篩分機的研制方面，做了大量工作，取得了很大成績。篩分機械中篩面的長度和寬度是兩個重要的結構參數，它是設計與選用篩分機時首先碰到的問題。根據篩分理論，篩面寬度與篩分機的處理能力相關，即同樣條件下，篩面越寬，處理能力越大。篩面長度與篩分效率相關，即同樣條件下，適當?shù)募娱L(zhǎng)篩面可以提高篩分效率，然而由概率篩分的機理可知，隨著篩面的加長，粒徑大于分離粒徑的顆粒透篩量增加，而使得篩分效率降低，由此可知篩面長度存在一個最優值使得篩分效率最高。
以概率統計學為基礎建立weibull模型較好的反映了顆粒沿篩長方向的透篩概率，為概率篩的設計提供了一定的理論依據。在weibull 模型的基礎上可以推導出顆粒沿篩長方向的透篩效率公式，但是這個公式過于復雜，而且沒有直接指出效率與篩長的函數關系，在工業應用上極為不便?；趯?shí)驗的篩面長度對篩分效率影響的研究，提出了篩面長度的選用應該考慮顆粒物料的粒度組成，建立篩長與篩分效率之間的定量關系，在概率篩的設計和選用上可以提供更為直接的依據。本文運用三維離散單元法模擬概率篩分過程，建立了篩分效率與篩面長度的函數關系。
1 篩分效率與篩面長度的數值模擬
隨著計算機數值模擬在工業中的不斷應用，20世界70 年代發展起來的離散單元法為顆粒系統的處理提供了一種新途徑。該方法是以顆粒碰撞的基本定律和牛頓運動定律為基礎，對系統中每個顆粒的運動過程進行跟蹤，從而得到整個顆粒群的運動規律。由于該方法所需經驗參數少，可以方便的設定顆粒的尺寸分布與性質，因此具有廣泛的適應性。本文基于離散單元法進行了篩分的三維模擬。
篩分的三維模型(圖1)由顆粒工廠、篩箱和篩面組成。顆粒工廠可以生粒徑或者質量成

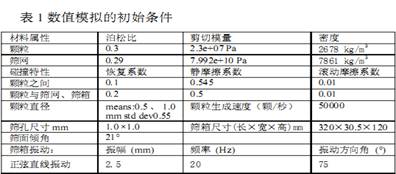

服從具有某一分布(正態分布、對數正態分布等)的顆粒，顆粒在重力z方向的初速度作用下落到篩面上，設定篩面的振動參數(振幅、振動頻率和振動方向角)，顆粒與篩面作用下發生分層透篩及流出篩面等篩分效果，篩箱可以收集篩上物及篩下物。模擬中所用到的材料屬性、顆粒之間及顆粒與篩面篩網的碰撞系數、顆粒運動的摩擦系數等盡量設定得與工程實際中的值接近。詳細初始條件見表1。
篩分的三維模型
2 數據處理及結論

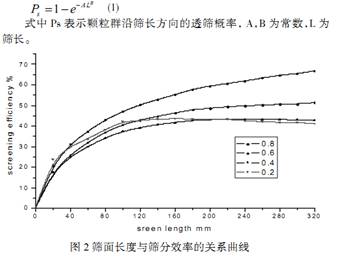

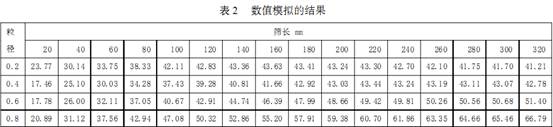

由模擬的結果，沿 x方向分段統計篩下顆粒，而得到不同粒徑顆粒在篩長方向上的篩分效率。由表2 中的數據繪制篩面長度與篩分效率之間的關系曲線，如圖2，從圖中可以看出，在篩箱的起始階段，隨著篩長的增加，各粒徑顆粒的篩分效率都迅速提高，同時相對粒徑較小的顆粒(0.2、0.4)其篩分效率快速趨近最高點。隨著篩長再增加，細顆粒的篩分效率開始緩慢下降，而相對粒徑較大的顆粒其篩分效率的增加也趨緩了。由公式(1)可以看出，隨著篩長的增加，某一粒徑的顆粒其透篩概率是增加的，當篩長增加到無限長時，其透篩概率為100%。單顆粒透篩概率理論指出，相對粒徑小的顆粒與篩面接觸時透篩概率大，因此小顆?？梢暂^快透篩。本次模擬中小粒徑顆粒在較短的篩面內達到最高篩分效率，這也體現了單顆粒透篩概率理論由于概率篩是一種近似篩分設備，規定粒徑之外的顆粒的透篩，會降低此粒徑顆粒的篩分效率。若某一粒徑的顆粒在未到篩面終端就完全透篩，此后的篩面就會讓此粒徑之外顆粒的透篩，次粒徑顆粒的篩分效率就會降低。因此可以推斷，模擬中篩長若繼續增加，相對粒徑較大的顆粒(0.6，0.8)篩分效率也會下降，只是模擬受到計算機硬件限制，無法模擬更長的篩分效果而已。
篩面長度與篩分機械效率的關系曲線
3 結論：本文使用離散單元法(DEM)模擬了概率篩的篩分過程，提出了篩分效率對篩長及相對粒度的函數關系式。從函數中可以看出，篩長與篩分效率的關系對不同的粒徑是不同的，小粒徑的顆粒在較短的篩面下就可以達到最高的篩分效率。而大的粒徑達到最優篩分效率所需要很長的篩長。因此在設計或者選用篩分設備的時候，被篩物料的粒度組成應該是考慮篩長的一個因素。綜合考慮影響篩分的各種參數之后，加上本文提出的函數公式，可以使得篩分設備的設計更加完美。
