高壓輥磨機的結構特點及應用范圍解析

         洛陽礦山機械工程設計研究院自行開發的高壓輥磨機采用德國KHD公司先進技術經技術創新自行開發的新產品。適用于選礦行業、氧化球團行高壓輥磨機的研究及應用。

         應用層壓粉碎機理研制的高壓輥磨機是目前世界上應用于有色礦山、氧化球團破碎粉磨的典型設備，它是近年來在水泥用輥壓機基礎上研究開發的新型粉磨設備。由于其具有生產效率高、節能顯著、投資省、維修方便以及工作環境好等優點，被世界各國公認為先進的破碎粉磨設備，并在世界范圍內得到了迅速的推廣應用。
         1 高壓輥磨機的結構

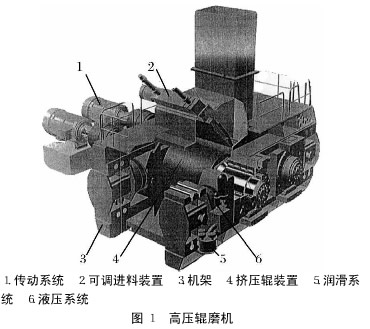

        高壓輥磨機主要由以下部件組成：兩個水平安置且相向同步旋轉的擠壓輥裝置 4 組成擠壓副，其中一個為固定輥，另一個通過液壓系統 6 給液壓缸提供的壓力推動活動輥前后小幅度移動，輥?zhàn)雍洼S承系組成的兩套擠壓輥裝置，通過導向裝置分別安裝在框型結構組成的機架 3 上，每個擠壓輥都有自己獨立的結構相同的傳動裝置，并通過萬向聯軸器、液力偶合器或安全離合器及行星齒輪減速器組成的傳動系統 1 將能量傳遞給輥?zhàn)?，物料通過可調式給料裝置 2 進入兩輥間的料腔。中央自動潤滑系統向設備中的各軸承系統提供潤滑脂。高壓輥磨機控制部分主要是根據檢測系統提供的信號，由自動化控制系統對設備進行監控，其控制可分為機旁、現場、中控三種控制模式。

          2高壓輥磨機的特點
          2.1 單位粉磨能耗低、生產效率高由于高壓輥磨機充分利用了層壓破碎工作機理，其能量利用率很高，同常規擠壓式超細碎破碎機和磨機相比，粉碎概率和粉磨特性大為改善，主要是顆粒間接觸點多且作用力強。2.2 可處理水分含量高的物料常規細碎或粉磨工藝粉碎濕料必須先將物料干燥，或采用濕法磨碎。干燥是一種消耗大量能源的工藝，而濕法粉磨產品需沉淀和過濾。但對于高壓輥磨機來說，輥壓的物料中最好含有一定水分 (小于10%)，不僅可以形成較好的自生式輥面料墊，而且提高了擠壓輥的工作壽命。目前采用的硬質合金柱釘輥面不僅磨耗極小，而且輥面壽命可達 7 000~30 000h。

           2.3 提高后續作業的產品品位和回收率
        在高壓作用下粒群內的物料顆粒內部以及在礦物與周圍的廢巖的界面之間產生數值不等的局部壓力，顆粒中各成分承受這些應力的能力，決定它遭到粉碎或是僅發生變形。在處理金剛石時，堅硬的金剛石礦物承受這些應力而周圍的巖石被粉碎。在處理金礦時，周巖遭到粉碎，而金礦物基本完整或產生少許變形。對于硫化礦或金屬礦，由于各礦物成分的性質差異而沿界面發生粉碎，提高了礦物的解離度。在滲出作業，顆粒表面和顆粒內部的裂紋和裂縫使?jié)B出液能夠滲入，從而提高產品品位和有用礦物回收率。
        2.4 占地面積少，土建投資省
        高壓輥磨機由于結構緊湊，設備重量輕，外型尺寸小，其安裝位置占地面積少。由于粉磨作用主要發生在兩個輥?zhàn)又g的相互擠壓下，產生的擠壓力主要靠機架承擔，對基礎的載荷較小，因此同磨機等設備相比，可節約大量基礎投資。
         2.5 生產環境好
        從高壓輥磨機的工作原理可以看出，由于利用層壓破碎機理，物料被封閉在輥?zhàn)雍徒o料裝置的密閉空間內，靠靜壓破碎，一般不會產生沖擊和物料飛濺，所以設備的振動和噪聲較低，改善了工人的工作環境。

         3 高壓輥磨機的應用
        上世紀 90 年代初期，世界上工業發達國家，如德國、美國、巴西、俄羅斯等國家在選礦等工業領域高壓輥磨機的研究及應用中，已成功地用高壓輥磨機進行金剛石解離、貴金屬礦石選礦、賤金屬礦石選礦以及制備球團給料等項目，并取得了顯著的經濟效益和社會效益。

         國內粉磨專家及企業也都緊跟時代潮流，率先采用先進的粉磨技術。如我國武鋼礦業公司程潮鐵礦和柳鋼礦業公司球團廠分別從德國洪堡公司 (KHD) 引進了不同規格的高壓輥磨機，用于球團給料鐵精礦的粉磨生產上，并取代了國內近年來開發的球團給料采用潤磨機粉磨作業的方法。洛陽礦山機械工程設計研究院在引進德國洪堡公司輥壓機制造技術基礎上，結合自主發的幾百臺輥壓機在水泥廠的使用情況，通過專有的輥壓機試驗臺和物料分析實驗室，進行了多種物料的輥磨試驗和分析，根據球團鐵精礦的特性，開發了國內首臺用于冶金行業的高壓輥磨機。通過在長治鋼廠球團系統使用，其使用效果與潤磨機比較如表 1。

          綜合上述分析，高壓輥磨機應用在球團給料鐵精礦的粉磨生產工藝系統中，無論從生產效率、生產質量、經濟效益以及社會效益上看，都要比采用潤磨機優越很多，因此，在今后的選礦工業領域中，高壓輥磨機取代潤磨機必將是大勢所趨。
