摘要：通過對現有燒結機整粒篩分系統進行改造，可以有效地提高篩分效率，減少設備故障時間，降低備件消耗及用電消耗，極大地提高經濟效益。研究結果表明，對燒結機整粒篩分系統振動篩進行棒條篩改造是可行的，該研究為我國鋼鐵行業進行燒結礦整粒篩分改造及設計積累了寶貴的經驗。

1前言

目前，國內鋼鐵行業由于產能過剩，造成經濟效益持續低迷，由原來的高利潤到微利潤、甚至賠錢在生產，給鋼鐵業帶來嚴峻的挑戰。為盡快扭轉局面，各鋼企從原燃料、設備管理、生產工藝等方面入手降本增效，想盡一切辦法給企業創效益。

2現場使用狀況

德晟鋼鐵公司現有兩臺90㎡燒結機，整粒系統配用兩條篩分線，每條篩分線配兩臺接力式3090直線冷礦振動篩，功率為2×45KW/臺，處理量為350t/h，設備總重約48噸，參振質量約26噸。設備采用智能型循環加油潤滑，要求廢油從激振器擋蓋擠出，大量廢油既污染了現場環境又增加了消耗。

振動篩的原理是通過機械強力運動，強迫物料向前移動完成篩分過程,由于該直線篩本體和參振質量較重，所以需要大功率傳動電機和大振力激振器，激振器軸承受較大的沖擊和循環負荷，影響了激振器壽命，造成篩分設備能耗高、故障率高。同時由于燒結礦在皮帶機上的運動速度大于篩面上的運動速度，在篩面上形成了厚料層堆積滑動，嚴重降低了篩分設備篩分效率。

3 3090篩篩分效率低的原因分析及對生產的影響

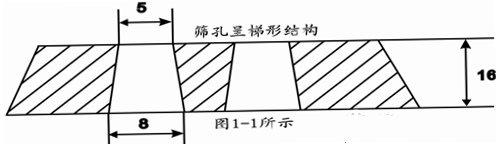

（1）該振動篩采用固定篩板結構，如圖1-1所示，篩孔為梯形結構，由于物料為不規則的外形，極易被小塊物料堵塞，嚴重時整個篩面堵塞高到80%以上，減少了有效篩分面積，大大降低了篩分效率。

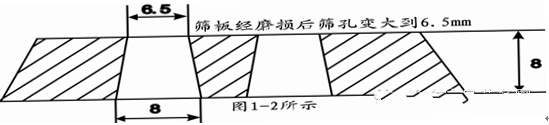

（2）篩面傾角小，因而物料的運動以滑動為主，過厚的料層增加了單位面積的載荷，降低了振動強度，浪費了能源。同時由于篩孔形狀和尺寸是固定的，臨界顆粒進入篩孔后，受上面物料擠壓，不易被拋出，形成卡塞。少部分擠壓后透過篩孔，造成篩孔磨損增大，如圖1-2所示。

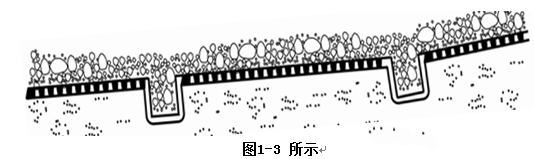

（3）振動篩篩面傾角一般為5～15°，物料在篩面上流動速度慢，料層堆積較厚，小顆粒物料不易穿透大顆粒物料間的間隙下移接觸篩面，達不到分層效果。上層物料甚至都未接觸篩面就離開了振動篩。如圖1-3所示。

（4）篩分效率低是嚴重的隱形浪費，“要么把效益篩跑、要么堵孔影響生產”。篩板孔一般為4.5--5.5mm，篩板開孔率為20%左右，小顆粒燒結礦極易堵孔。較低的篩分效率使得燒結機鋪地料底含有大量返礦，易堵塞燒結機臺車爐篦條，使得燒結機混合料透氣性變差，增大主抽風機負壓，降低了抽風量，嚴重影響燒結礦產量及質量，同時造成了能源和資源的浪費等。另一部分含有返礦的小成品送往高爐，給槽下篩分設備增加了篩分負荷，甚至進入高爐，造成高爐料柱透氣差，使得焦比升高，影響高爐正常生產。

經磨損后的篩板篩孔變大，返礦里含有大量的成品燒結礦，產生重復燒結的二次加工費用。


4改造措施及方案

4.1改造措施

針對上述原因，恒博科技公司自行設計了單層、多面、多級分選耐磨棒條篩，分級是該篩分設備的主要理念。該篩由物料分層面、物料分級面、物料篩分面等多個過篩面組成的高效率篩分設備，處理量超過同規格其它類型振動篩的70%以上，篩分效率超過40%以上，篩板壽命超過一倍。由于參振質量較輕激振器軸承受到的循環擠壓負荷較小，激振器使用壽命在一年以上。同時該篩在篩箱振動與物流沖擊的作用下產生二次振動，起到防堵孔效果。

該篩工作可分為四個過程：

a、松散物料：物料進入篩體內的布料板，物料借助機械運動使大小顆粒松散分離。

b、物料分層：篩面上大顆粒物料運動速度較快，拖動小顆粒自翻滾透篩，物料料層減薄，剩余的物料及早接觸篩面并透篩。

c、篩分過程：篩面受物料沖擊產生的二次振動強迫催促小顆粒沉降及向前運動，對剩余的物料進行有效篩分。

d、檢查篩分：對符合生產要求的顆粒進行檢查篩分，需要檢查篩分的物料占15-25%左右。

4.2改造方案

為盡量減少對生產的影響及安裝方便，恒博科技公司根據原土建結構及處理能力設計采用了HBZS-2050棒條振動篩，篩體尺寸及重量大大減小。振動篩安裝后，根據現場情況對篩下料斗、篩上除塵口和出料口下溜槽進行適當改造。篩下返礦、鋪底料、小成品皮帶機在此次改造中不受影響。本次僅對1#線進行了改造，施工從2015年3月6日到2015年3月27日，周期為20天。

5改造效果

降低備件及設備電力消耗，減少設備故障時間，篩分效率也有了明顯提高，成品燒結礦中5mm以下成品明顯減少，極大提高了經濟效益。

6經濟效益分析

6.1備件費用

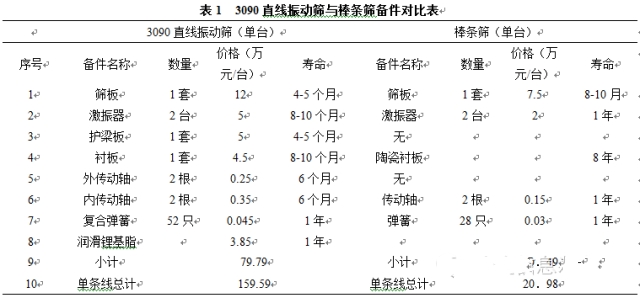

兩種篩分設備每條線年消耗備件對照表1如下：

由表1可以看出，采用棒條篩每條篩分線每年可節約備件費用138.61萬元，同時還可以減輕維修工人的勞動強度。

6.2運行節電費用

3090直線振動篩每臺配用2臺45KW電機，棒條篩每臺配用2臺11KW電機，篩分系統改造后每年單條線可節約電費:4×（45-11）KW×24小時×365天×93%×0.56元/KW.h=77.101315萬元

6.3投資與效益分析

兩臺HBZS-2050棒條篩設備購置費69萬元，設備安裝及溜槽、除塵管道等改造費約10萬元，總計投資79萬元。篩分線改造后每年可增加效益159.59+77.101315=236.691315萬元。

79÷236.691315=0.33455939

預計四個月左右可收回投資成本。

6.4改造后的效益

生產系數1.35t/h.㎡，篩下返礦量占22%，返礦含有5mm以上的小成品燒結礦占30%左右。按照篩分理論計算得出｛[121.5÷(1-22%)-121.5]×30%＋121.5｝÷90≈1.46(t/h.㎡)生產系數，每臺燒結機每小時增產燒結礦10.281噸左右，實際操作按照96-98%的篩分效率計算，(根據經驗篩上物含小于5mm的不超過6%左右，篩下物含大于5mm的不超過4%左右，根據物料情況而定)。按照返礦含有5mm以上的小成品燒結礦占30%計算得出10.281t/h，一天所產生的量是246.744噸，返回燒結二次加工費每噸按130元計算，246.744噸×130元=32076.72元。按此推算：兩臺燒結機返礦里含的小成品燒結礦每天約占493.488噸，每年多產出的燒結量是493.488噸×330天=162851.04噸。也就計算出每年燒結二次加工費用21170635.2元。

7結語

實踐證明，對燒結機整粒篩分系統振動篩進行棒條篩改造是可行的，為我國鋼鐵行業進行燒結礦整粒篩分改造及設計積累了寶貴的經驗。
