垂直斗式提升機NE15型

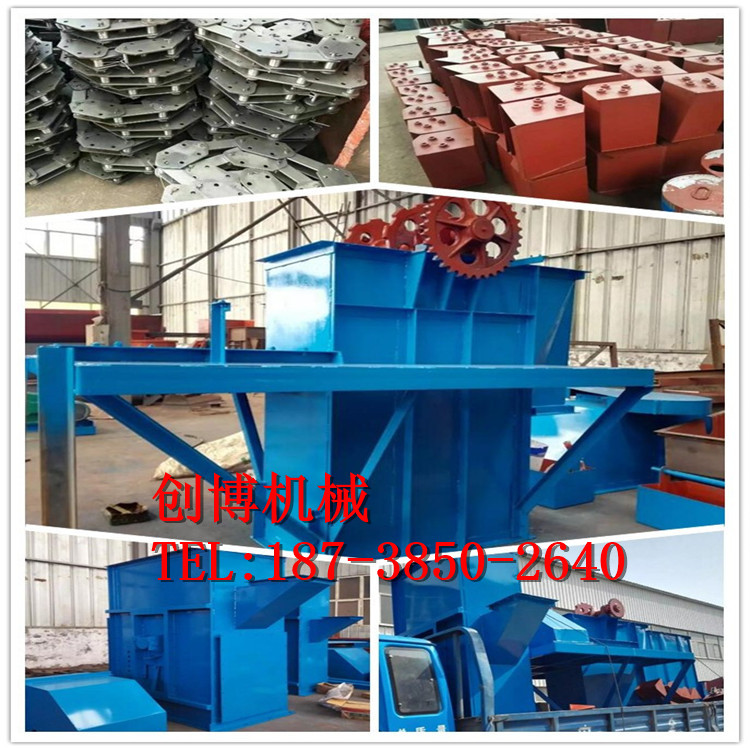

NE系列板鏈斗式提升機是一種新型的斗式提升機，其采用板鏈傳動，區別于老型號TB系列板鏈斗式提升機，其命名方式采用提升量而命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。

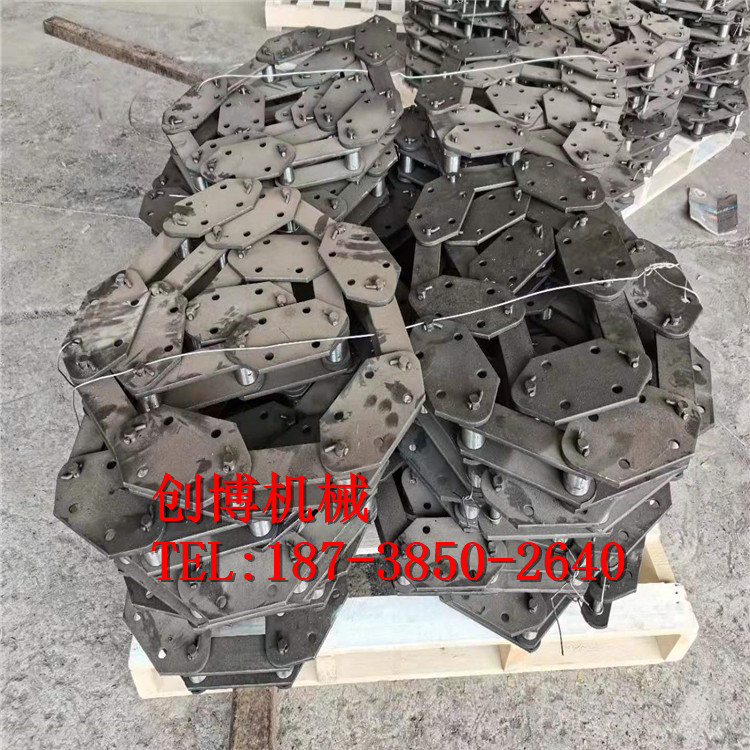

NE系列斗式提升機有著很高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈斗式提升機。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C。

TH系列斗式提升機是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。

TD系列斗式提升機其規格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型號,其中TD160、TD250、TD315等型號為普遍采用型號TG系列斗式提升機是一種加強型膠帶斗式提升機，其區別于TD系列斗式提升機，TG系列斗式提升機采用鋼絲膠帶作為傳動帶，其具有更強的傳動能力。該系列斗式提升機多被應用于糧食輸送上，又被長稱呼為糧食推薦斗式提升機。

TH環鏈斗式提升機在沙石生產行業中的作用主要是用于提升經過粉碎、篩分等工序后的細沙、顆粒沙或者小塊沙石等物料。TH提升機的環鏈?zhǔn)遣捎煤辖痄撳懺於傻模哂泻芨叩哪湍ズ涂估阅?，相比TD膠帶提升機只能提升較輕型物料，而NE板鏈斗式提升機造價太高，所以在沙石生產線中采用TH環鏈斗式提升機提升物料是較適合的。

TH環鏈提升機應用在沙石行業中其機尾節部分設計采用動力自動張緊裝置，能夠有效的避免在作業時鏈條打滑或者脫鏈，如果意外發生卡殼現象能夠通過重力自動調節，避免了對機尾軸的損傷且保證了設備的流暢正常運行。機頭節設置棘爪防止逆滑，保護生產的安全。

TH斗式提升機整機的設計考慮到生產安裝的方便性、便于檢修維護考慮和設備的人性化等方面，根據高度設計有標準節、帶檢視門節、非標節、機頭機尾節等。

TH斗式提升機使用維護注意事項：
1、斗式提升機應空負荷開車。所以每次停機前應排盡所有料斗內的物料，然后再停車。
2、不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。
3、均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生"悶車"事故。
4、及時適量補充潤滑油。
TH斗式提升機的主要結構：

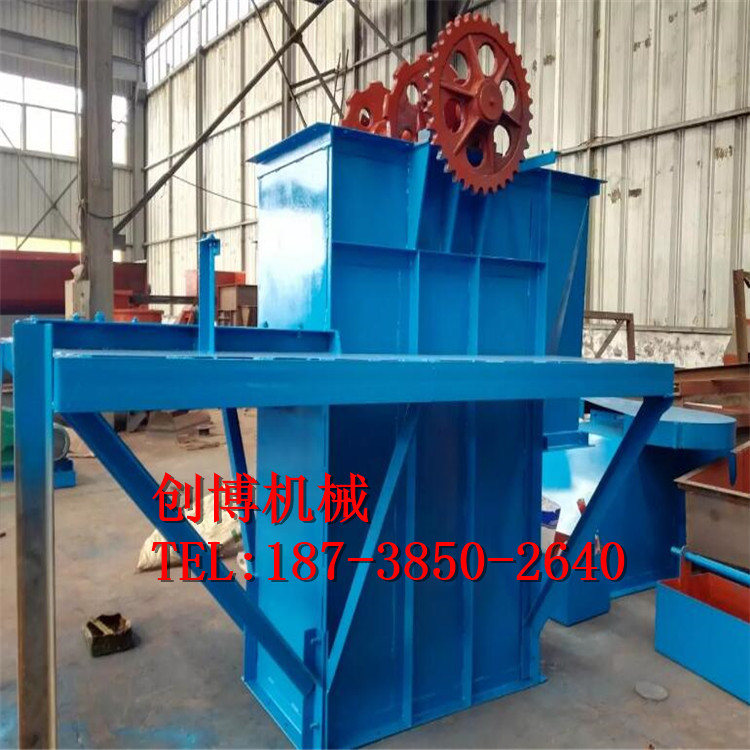

1、機首部件：它由上部機殼，主動軸部件，減速機、連軸器、電機、三角帶等組裝成一體。
2、中部機殼：根據需要提升的高度、配置不同數量的中部機殼迭加起來既能滿足需要。
3、下部部件：它由底部機殼，從動軸部件及張緊裝置結成一體。機殼側面有門可以打開，對其內部進行檢查如清掃。

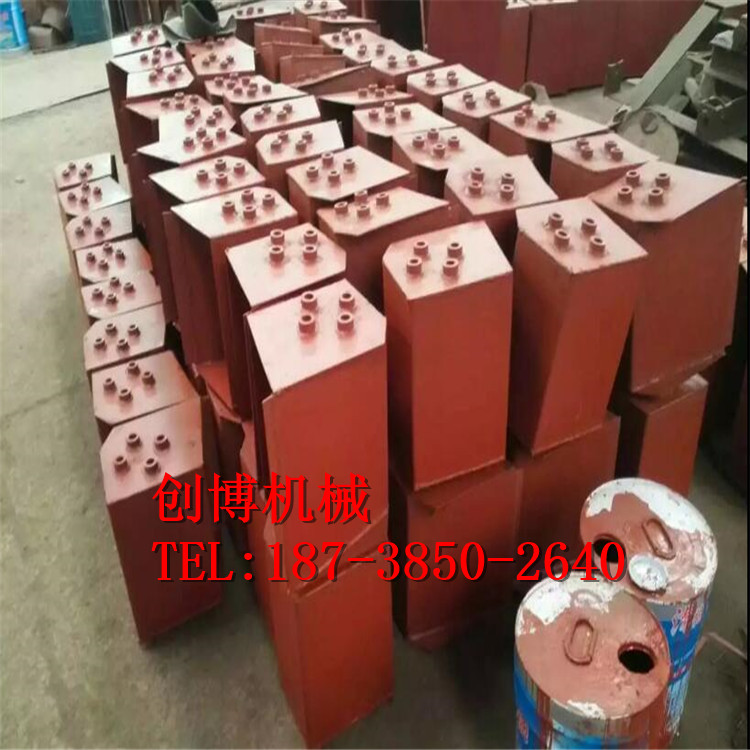

4、鏈條及料斗：鏈條為圓鋼焊接環鏈。料斗用螺母定在鏈條的接頭上。不同高度的斗提機現套相應數量的鏈條、接頭、及料斗。
