振動平臺，從這個名字上我們也許就可以知道這是主要用于振實物料的設備，而且該設備主要有四部分組成，分別是大支架、平臺的表面、振動電機、減震裝置等，在進行振動工作時在振動電機的帶動下會作三維式振動——水平方向、垂直方向以及向上、向下，所以它又可以稱作振實臺，一般情況在冶金行業、建材行業中對大塊的物料需要進行振實，采用這種振實平臺就可以完整代替我們?nèi)斯诹α?，其工作效率更高，質量更好，在操作起來也是比較容易的，其結構簡單，占地面積小，它可以很好地將物料中存留的空氣和小縫隙降低變少，所以越來越多的行業生產者在振實物料時都會選擇用振動平臺。

結構及工作原理

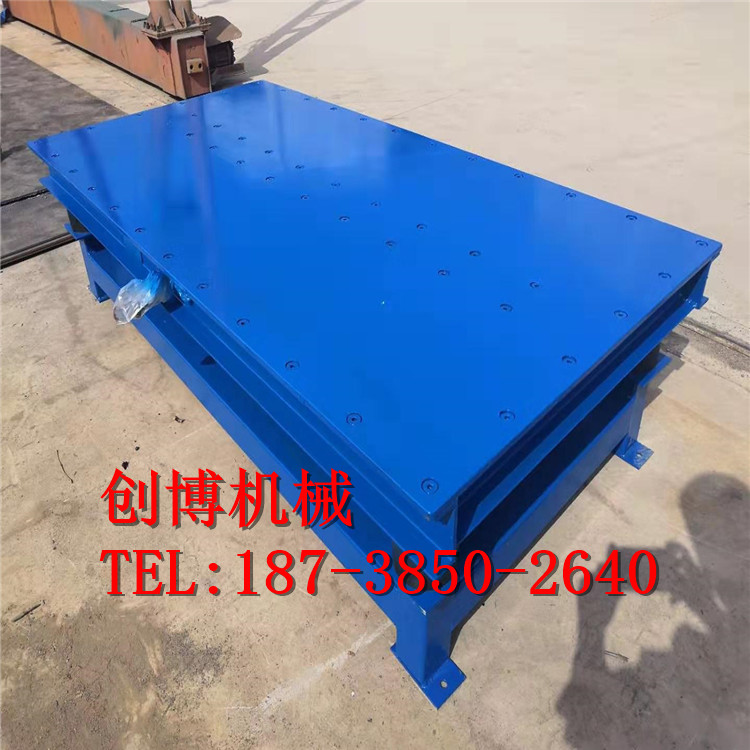

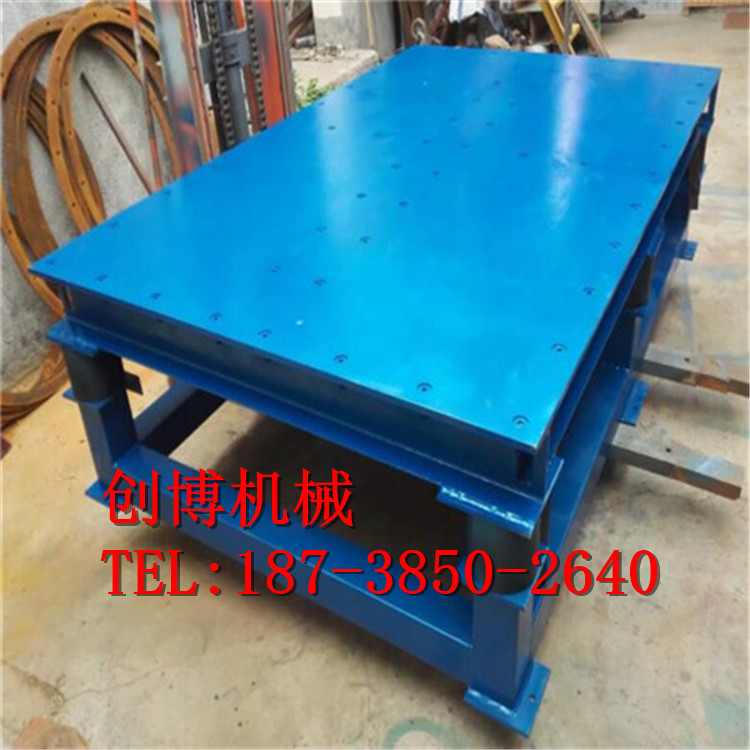

混凝土振動臺主要由臺底架、振動器彈簧等部件組成，臺面與底架均用鋼板和型鋼焊接而成，振動臺是用電動機加一對相同的偏心輪組成。并通過一對吊架聯軸器安裝在臺面(反面)中心位置，起著振實過程中平穩、垂直方向的作用。

技術參數：
1、臺面尺寸：1平方米  0.8  平方米  0.5  平方米
2、振動臺頻率：2860次／分
3、振幅：
4、電機功率：1.5KW  380V

安裝使用與維修
1、 振動臺安裝前，應先打好基礎，打基礎時上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安裝，安裝時固定螺栓必須擰緊。
2、振動臺安裝完畢試車前，先開車3—5分鐘后停車，對所有緊固螺栓進行檢查，若松動須擰緊后方可使用。
3、振動臺在振實過程中，混凝土制品應牢固的緊固在振動臺面上，所需振實的制品放置要與臺面對稱，使負荷平衡，振實制品的緊固裝置用戶可根據自己的需求自行設計配制。
4、振動器軸承應經常檢查，并定期拆洗，更換潤滑油，使軸承保持良好的潤滑，延長振動器的使用壽命。
5、振動臺應有可靠的接地線，確保安全。
備注：可定制加大電機，加厚鋼板，可配控制器。

振動平臺的安裝與調整
1.該機進行安裝時，基礎接觸面要水平，不超過±0.15。
2.地角基礎螺栓擰緊，不得有松動現象。
3.檢查電機固定螺絲和平臺緊固螺絲，均不得松動。
4.待檢查安裝無誤時，可進行空載試車，在空載試車無異常的情況下，進行負載作業。
5.若需調整振幅，可先通過變頻器調節，降低頻率增大振幅，升高頻率減振幅，也可通過機械式調整，打開電機防護罩將每一端的外偏心塊鎖緊螺絲松開，調整外偏心塊和內偏心塊之間夾角來改變激振力大小從而調整到需要的工作振幅。（振動電機和變頻器詳細見各自使用說明書）
6.振動電機工作的運轉方向，立式裝為同向運轉；臥式裝為同步反向運轉。
7.在振動電機調整好后，要裝好防護罩，確保安全。
8.要定期檢查各個部分的緊固螺絲，檢查帶負荷的箱體與臺面的緊固情況，以免造成二次振動損壞臺面。

主要特點：

1、大功率、大臺面；功率2.2kwx(4-5)，激振力120KN，可承載砂箱重量12T，承載量可設計制造到15T。

2、臺面高度可調，適合用于流水線上使用。

3、三維振動，可獨立控制，適用于復雜型腔鑄件。

4、無級變速，造型過程中，在不傷害模型的前提下，可獲得緊實效果。

5、自鎖緊功能，可保證在生產線有效定位。

工作流程：

該法按EPC工藝先制成泡塑模型（手工、機械），涂掛特制涂料，干燥后，置于特制砂箱中，填入干砂，振動緊實，吸真空狀態下澆鑄，模型氣化消失，金屬液置換模型，復制出與泡塑模型一樣的鑄件。

1、制作泡塑白模，組合澆注系統，氣化模表面刷、噴特制耐高溫涂料并烘干。

2、將特制隔層砂箱置于振動工作臺上，填入底砂（干砂）振實，刮平，將烘干的氣化模放于底砂上，填滿干砂，微振適當時間刮平箱口。

3、用塑料薄膜覆蓋，放上澆口杯，接真空系統吸真空，干砂緊固成型后，進行澆注，白模氣化消失，金屬液取代其位置。

4、釋放真空，待鑄件冷凝后翻箱，從松散的干砂中取出鑄件。

主要應用：

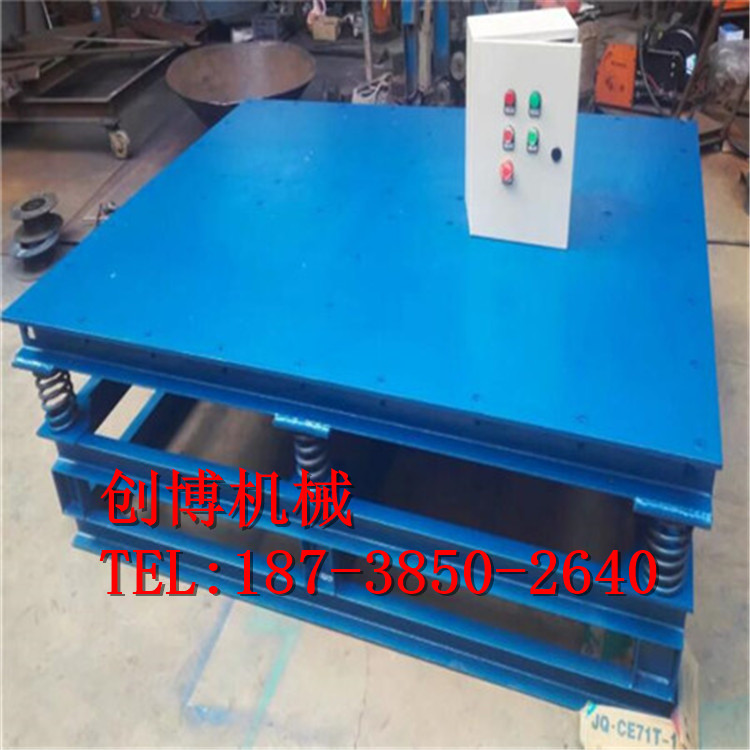

該機主要用于樹脂砂和消失模等造型時，通過振動電機帶動機體振動使砂充分緊實和充滿鑄型?？梢耘c輥道輸送機組成流水生產線。振動平臺于生產流程中用于把顆粒、粉狀物料從散裝到塊狀、型狀等形式的轉變。振動平臺的臺面與機座采用彈簧連接，工作時噪音低，減振效果好。具有較好的工藝性和環保性。振動平臺廣泛地使用在冶金、模具、食品、化工、建材等行業。
