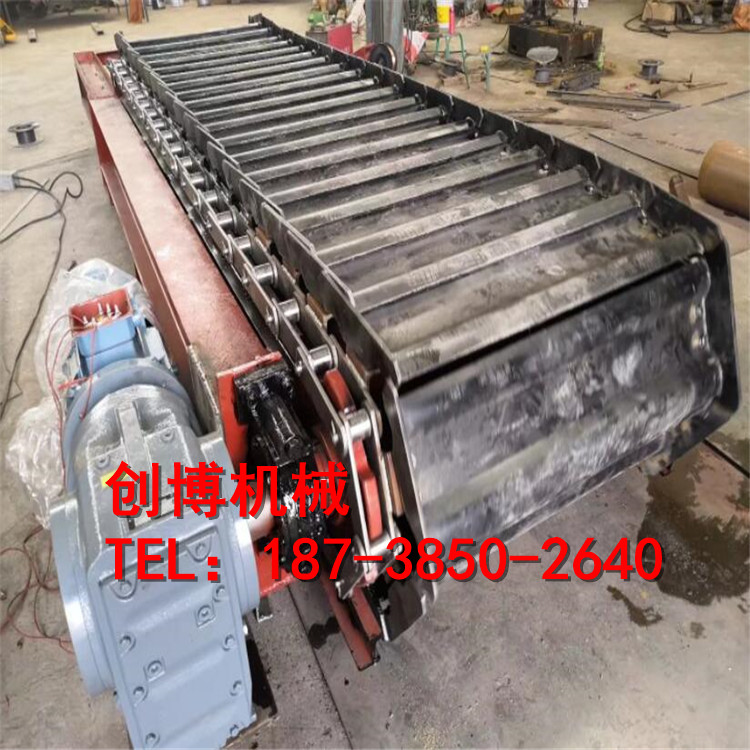

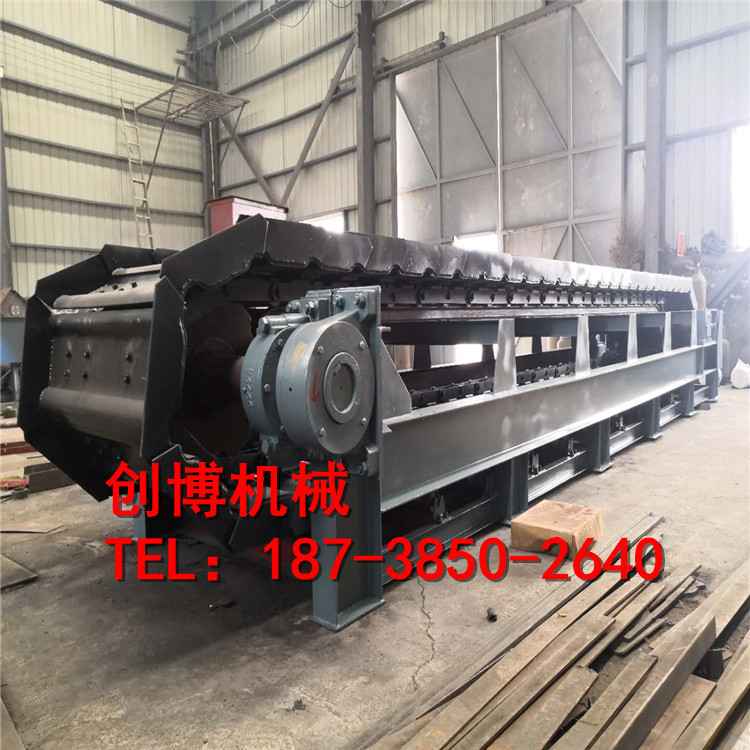

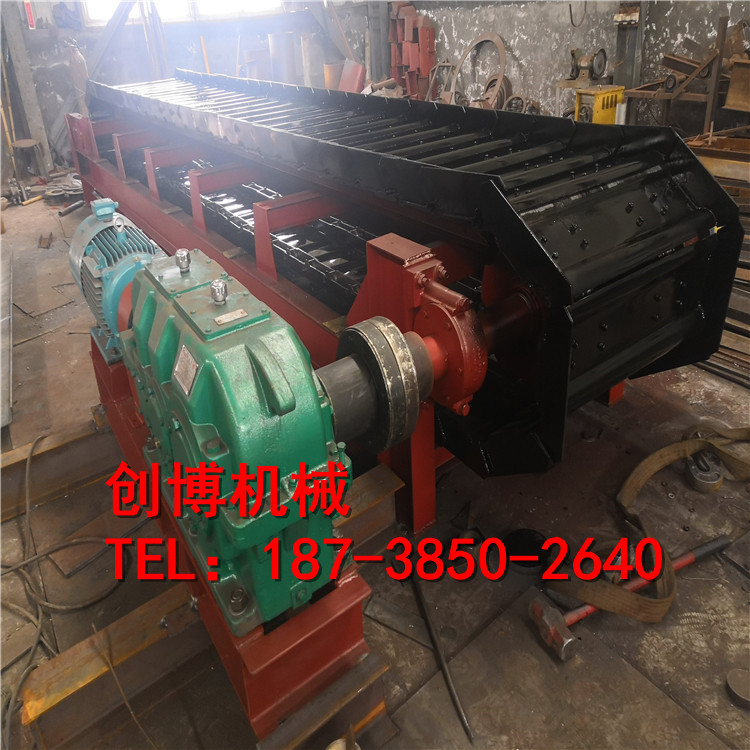

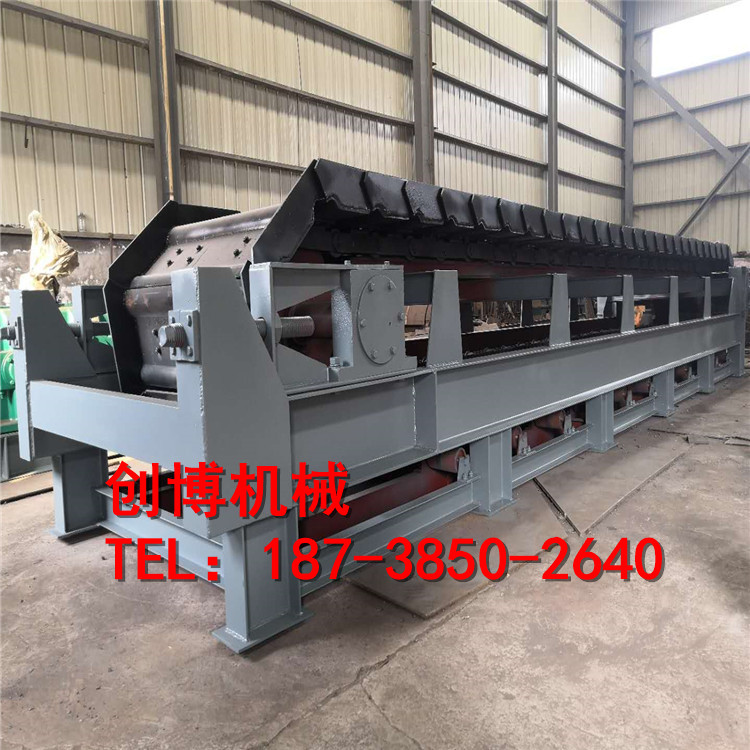

重型板式喂料機

板式喂料機的工作原理和主要結構

板式喂料機運行部件由輸送槽與牽引鏈條及承載機構分別相聯接。

通過電動機、減速器驅動含有齒槽結構的頭部鏈輪轉動，從而使與鏈輪相嚙合的牽引鏈條—套筒滾子鏈運動，牽引裝有物料的輸送槽向前運行。承載機構—滾輪部件在軌道上行走，承受了物料與運行構件的重量。由具有一定強度、剛度的機架承受全機重量，并通過機架傳向基礎。

物料由位于尾部上方的儲倉內推落到輸送槽內，隨輸送槽向前運行至頭部罩殼的溜槽口卸出。

板式喂料機主要結構概述

WBL1200板式喂料機由驅動裝置、頭部裝置、機架、運行機構、尾部張緊裝置等部件組成。

板式喂料機主要結構特點

機架構造簡單，強度與剛性較好，制造安裝便利。機架支腿直接落地，工藝布置靈活、簡化土建。

頭、尾鏈輪均采用整體形式，齒數為6，既提高了工作效率又延長了使用壽命。

運行部件的牽引鏈條在設計、選材與制造技術諸方面能保證提高制造質量，提高使用壽命。

鏈板輸送機是一種以標準鏈板為承載面，由馬達減速機為動力傳動的傳送裝置。鏈板式輸送機，由動力裝置（電機）、傳動軸、滾筒、張緊裝置、鏈輪、鏈條、軸承、潤滑劑、鏈板等等構成。其中帶動物料的輸送的主要的兩個部分為：鏈條，利用它的循環往復運動提供牽引動力；金屬板，作為輸送過程中的承載體?？梢酝ㄟ^多列鏈板并行，使鏈板輸送機做的很寬并形成差速，利用多列鏈板的速度差使多列輸送在無擠壓的情況下變?yōu)閱瘟休斔?，從而滿足飲料貼標、灌裝、清洗等設備的單列輸送的要求，我們可以將兩條鏈板輸送機的頭尾部做成重疊式的混合鏈?zhǔn)沟闷浚ü蓿w處于動態過度狀態，使輸送線上不滯留物料，可以滿足空瓶以及實瓶壓力和無壓力輸送。

在自動化生產線中占有很重要的地位的設備當屬輸送機，它是較重要的散狀物料輸送與裝卸設備。而輸送機中鏈板式輸送機是較為常見的輸送機類型 。

鏈板輸送機可以滿足飲料貼標、灌裝、清洗等設備的單列輸送的要求，同樣也可以使單列變成多列并行走緩慢，從而產生儲存量，滿足殺菌機、儲瓶臺、冷瓶機的大量供料的要求，我們可以將兩條鏈板輸送機的頭尾部做成重疊式的混合鏈，使得瓶(罐)體處于動態過度狀態，使輸送線上不滯留瓶子，可以滿足空瓶及實瓶的壓力和無壓力輸送。

鏈板材質：碳鋼、不銹鋼、熱塑鏈，根據您的產品的需要可選取不同寬度、不同形狀的鏈板來完成平面輸送、平面轉彎、提升、下降等要求。

鏈板式輸送機 ，由動力裝置（電機）、傳動軸、滾筒、張緊裝置、鏈輪、鏈條、軸承、潤滑劑、鏈板等等構成。其中帶動物料的輸送的主要的兩個部分為：鏈條，利用它的循環往復運動提供牽引動力；金屬板，作為輸送過程中的承載體。其原理主要是利用固接在牽引鏈上的一系列鏈條提供牽引力，用金屬板作承載體引領物料隨著水平或者傾斜方向輸送。鏈板式輸送機被廣泛運用于各行各業之中，電力、冶金、釀酒、化工、醫療、機械制造等等寬廣的領域。為滿足生產現場的各種需求，我們可以對自動化線中的輸送機器進行具體設計，來達到要求和目的。

1、鏈板輸送機的輸送面平坦光滑、摩擦力小，物料在輸送線之間的過渡平穩，可輸送各類玻璃瓶、等物料，也可輸送各類箱包 ；

2、鏈板有不銹鋼和工程塑料等材質、規格品種繁多，可根據輸送物料和工藝要求選用，能滿足各行各業不同的需求；

3、機架材質分鋁型材、普通碳鋼、不銹鋼。

4、輸送能力大，可承載較大的載荷，如用于電動車、摩托車、發電機等行業；

5、輸送速度有效穩定，能保證有效的同步輸送；

6、鏈板輸送機一般都可以直接用水沖洗或直接浸泡在水中，設備清潔方便，能滿足食品、飲料行業對衛生的要求；

7、設備布局靈活。可以在一條輸送線上完成水平、傾斜和轉彎輸送；

8、設備結構簡單，維護方便。

可根據需要選用相應材質和寬度的鏈板 。

1.參照輸送產品-平板鏈來選型

2.選用不同形式的平板鏈，可實現平面輸送、平面轉彎、提升下降等各種功能。

3.電機可根據需要設置在機架下面或機架上面。

4.速度調節可選擇變頻調速或選用無級變速減速電機。

5.輸送機可設置側面擋板，兩側安裝控制工位單元，實輸送過程的自動化功能。

6.根據提供的詳細輸送物料名稱、尺寸和要求機器的材質、尺寸、速度、輸送量要求等。

在實際使用中，由于接鏈環往往比輸送鏈條稍大，磨損情況比較嚴重，因此接鏈環成了整個傳送鏈條中的薄弱點。它的損壞形式主要為嚴重磨損、斷裂、拉開，其產生的原因主要為：

1、長期承受脈動載荷，疲勞破壞；

2、連接銷或螺栓松動脫落，未能及時發現補充，致使接鏈環受力不均或拉托；

3、對于立環，單邊磨損更為嚴重，如不及時更換，容易發生斷裂；

4、卡鏈后，會產生很大的動載荷和沖擊載荷，導致傳送鏈條運動速度的瞬時巨大波動，使傳送鏈條運行不平穩，從而加速接鏈環磨損或斷裂；

5、生產制造質量較差， 差或韌性差硬度低，或者出現應力集中產生疲勞裂紋，導致強度不足。鏈板輸送機的連接環損壞大致就是由于以上五個原因造成的，這要求企業在使用鏈板輸送機時需要定期做好設備的檢修工作，發現問題立即進行處理。
