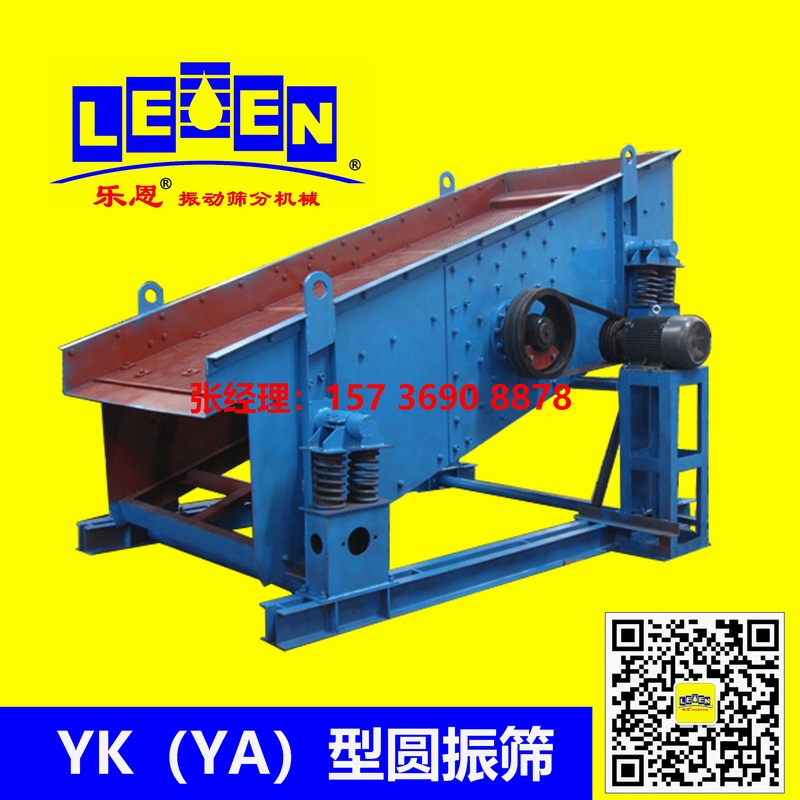

YK（YA）圓振篩

一、產品簡介：

YK（YA）型圓振篩是具有圓形軌跡的慣性振動篩，簡稱圓振篩。一般由振動器、篩體、篩網、隔振裝置、傳動裝置、底架等部分組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

YK（YA）型系列圓振篩具有長方形的篩面，安裝在篩箱上。篩箱及篩面是利用普通電機外拖動振動器，使篩體沿激振力方向作周期性往復振動，物料在篩面上連續作圓形或橢圓形運動。由于篩面的振動使篩面上的物料層松散并離開篩面拋起，使細粒級物料能透過料層下落并通過篩孔排出，并將卡在篩孔中的顆粒振出，除產生篩分作用外，且使物料向前運動，從而達到篩分目的。

二、產品特點:

YK（YA）型圓振動篩物料運動軌跡為圓形，可用于各種篩分作業。主要用于冶金、選礦、選煤、建材、電力等行業干式物料的分級作業。

該系列篩機采用目前國內先進的環槽鉚釘鉚接，大游隙軸承潤滑振動器。由于篩面的圓形振動軌跡，使篩面上的物料不斷地翻轉和松散，因而圓振篩有以下特點：

1.細粒級有機會向料層下部移動，并通過篩孔排出；

2.卡在篩孔中的物料可以跳出，防止篩孔堵塞；

3.篩分效率較高；

4.可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩子的處理量；

5.對于難篩物料可以使主軸反轉，從而使振動方向同物料運動方向相反，物料沿篩面運動速度降低（在篩面傾角與主軸轉速相同的情況下），以提高篩分效率。

6.結構簡單，堅固耐用，噪聲低，安裝、維修方便。

三、主要結構:
  YK（YA）型系列圓振篩由振動源、篩體、篩網、減振裝置和底托組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

1. 篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2. 篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3. 篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4. 振動電機使用與維修方法：詳見振動電機使用說明書。

5. 電機臺座：下振式篩機的電機臺座是可移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天，必須反復緊固，以免松動造成事故。

6. 震彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直于地面。

7. 支架：由四個支柱和兩個槽鋼組在，支持著篩箱，安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。

四、技術參數:
