TD提升機

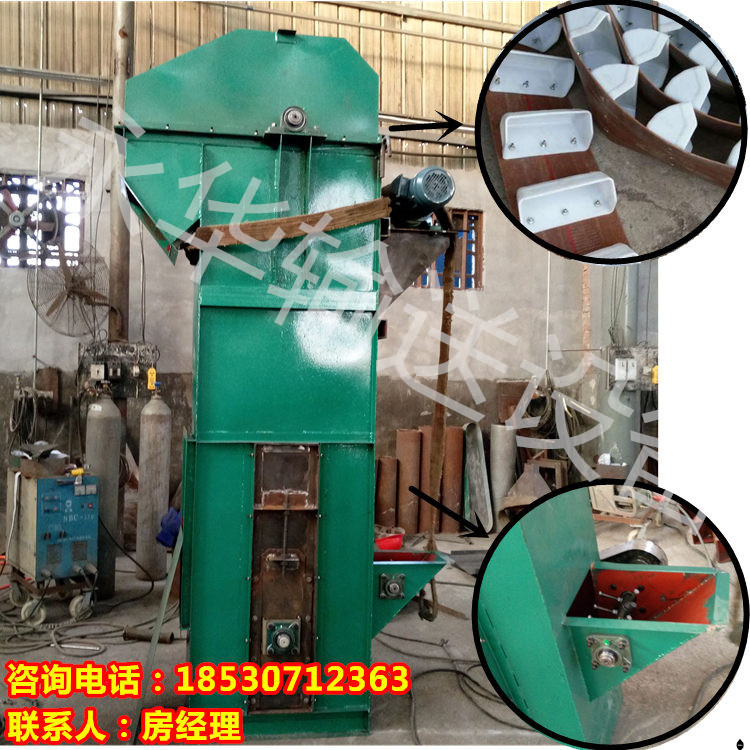

TD斗式提升機由提升機上、下鏈輪，皮帶，挖斗，絲桿，進出料口，箱體，電機減速機等組成，具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不超過250 ℃)。該提升機的轉速每分鐘不能超過85轉，轉速過高，會出現卸料不凈，挖斗留有余料等情況。普通皮帶的斗式提升機正常輸送高度一般不會超過20米，鋼絲繩芯的皮帶斗式提升機的輸送高度較高可達80米。

工作原理編輯

TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

（一）產品概述：

TD型按JB3926-85【垂直斗式提升機】標準設計制造，目前國內常用的斗式提升機均為垂直式，較新型。斗式提升機適用于垂直輸送粉狀、粒狀及

小塊狀且磨琢性較小的散裝物料，如糧食、煤粉、碎礦石等，提升高度較高40m，TD型斗式提升機備有四種料斗Q型（淺斗）、H型（弧底斗）ZD型

（中深斗）、SD型（深斗）。

（二）產品用途：

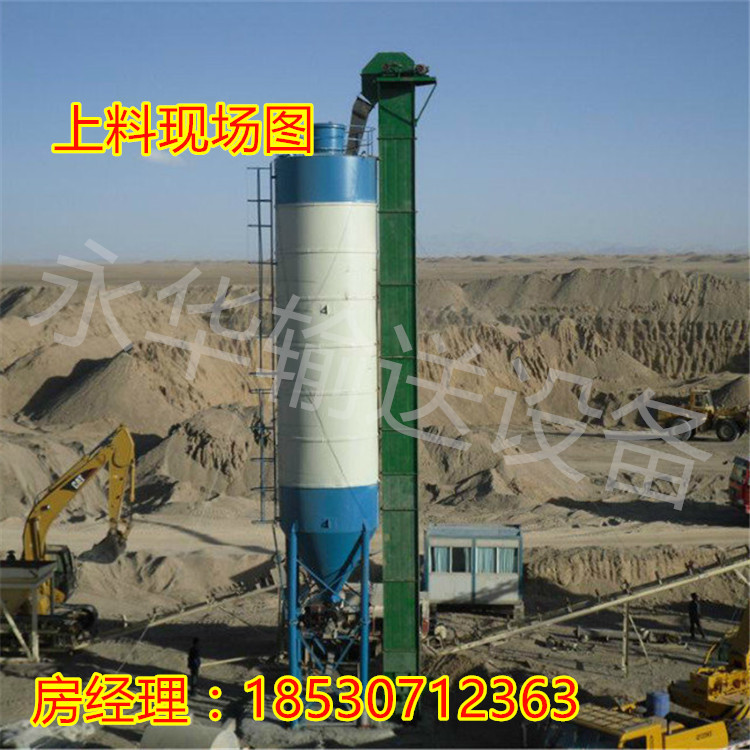

斗式提升機，是一種固定裝置的機械輸送設備，主要適用于粉狀、顆粒狀及小塊物料的連續垂直提升，可廣泛應用于各種規模的飼料廠、面粉

廠、米廠、油廠、淀粉廠以及糧庫、港口碼頭等的散裝物料的提升。

（三）產品基本結構：

TD型斗式提升機由運行部分（料斗與牽引膠帶），帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼、驅動裝置，逆止制動裝置等組

成，適用于向上輸送松散密度p＜1.5t/m3粉狀、粒狀和小塊狀的磨琢性較小的散裝物料，如糧食、煤粉、碎礦石等。

（四）產品結構形式：

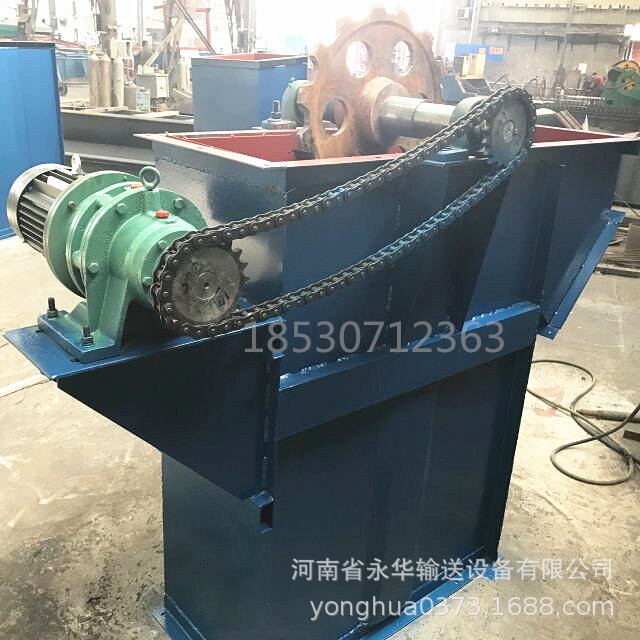

傳動裝置TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ（或YY）型減速器。YZG型軸減速器直接裝在主軸軸頭上，省去了傳動平臺

、連軸器等，使結構緊湊、重量輕、而且其內部帶有異性輥逆止器、逆止可靠。該減速器噪音低、運轉平穩，并隨主軸浮動，可消除安裝應力。

TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃；TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多，應優先選用。TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

TD系列斗式提升機基本結構:

TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區

段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小

塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

TD型斗式提升機結構形式為：TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。

TD系列斗式提升機主要特點:

1.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。

2. 驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。

3.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

4. 運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
