各種類型的激振器通過不同的組合模式產生不同的力學效果-不論是軸偏心還是塊偏心，所有單軸激振器驅動相應的設備做近似圓周運動，所有雙軸激振器或兩臺同一型號和規格的單軸激振器并列堆成分布，并作反方向運轉，驅動相應那個設備做近似直線振動；從而滿足不同的實際需求，下面給出了 實際工程中常見的典型模式“
A，單軸激振器和單臺布置
此模式使設備本體做近似圓運動，如實際工程上廣泛采用的各種圓振動篩，就是此種模式；
B，雙軸激振器的單臺布置
此模式使用設備本體做近似直線運動，如實際工程上廣泛采用的直線振動篩，振動給料或輸送機就是此種模式；
C.雙軸激振器串聯布置
此模式與雙軸激振器單臺布置的力學效果是完整一樣的，它相當于擴大了上一模式的功率范圍；
D.單軸激振器兩臺或三臺布置，同向運轉但轉速不同。
此模式形成設備本體做非線性運動。如篩分作業中的BPS型變頻篩即屬此模式；與其他慣性振動篩所不同的是，此模式從進料端到排料端，變頻篩的振動體即篩箱以及物料的運動軌跡是非線性的；即各處振幅與振動頻率按一定規律漸變，充分滿足了篩分作業入料端的大振幅，低頻率和排料端高頻率，小振幅的要求，因而在同樣條件下，有更高的篩分效率和較大的處理能力。
E.單軸激振器多臺（通常為三臺）布置不同方向轉動
此模式激振器的布置通常是這樣的‘兩臺（組）做同步，同方向轉動，而另一臺（組）則與之做同步，相反方向的轉動。此模式激振器布置使設備參振體形成椎園運動，如工程上廣泛采用的大型錐園振動篩即是此種模式。
F.單軸激振器多臺布置相同方向轉動
此模式激振器的布置通常為三臺或三臺以上同一型號和規格的單軸激振器并聯使用，其力學效果是形成大椎園運動，如篩分作業中所謂的"強力篩"即是此種模式的應用實例；
G.立式振動電機或激振器是專門為旋振篩設計的振動源，由于特殊的結構，使得此類振動源在不同的工況下（即振動電機或激振器上下偏心塊相對相位）產生不同的力學效果，進而想成不同的篩分效果；
H.三維激振器如前所述，三維激振器是一種特殊的，專門為適配搖擺篩而設計的動力裝置，此類激振器的選用是非常復雜的技術工作，具體如何選用應該由專門的技術人員根據設備運行環境和工礦酌定；
I.激振器激振力大小的調整
工程上使用的各種激振器，其激振力的大小通?？稍谝欢ǚ秶鷥?nèi)做小幅的調整。從激振器一般的工作原理可知，激振力的特殊本質可認為是由振動源固有的偏心質量塊繞定軸轉動產生的方向呈周期性交變的離心力，其大小與偏心塊的質量m，偏心距r以及激振器工作轉速即是轉動角速度ω有下面關系：
Fe=mereω2
式中，ω=2ωN/60 N為電機轉速（PRM），據此我們可以根據具體情況通過對偏心質量me，偏心距re及激振器工作轉速即轉動角速度ω的適當調整，已達到調整激振器激振力的目的。
慣性式激振器

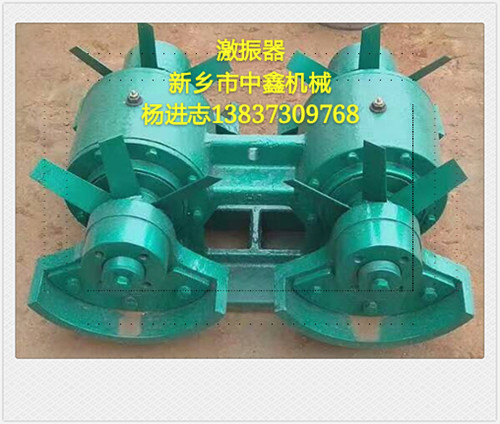

利用偏心塊回轉產生所需的激勵力。單向激勵力慣性式激振器（圖1 [單向激勵力慣性式激振器示意圖]）一般由兩根轉軸和一對速比為 1的齒輪組成。兩根轉軸等速反向回轉,
軸上兩偏心塊在Y方向產生慣性力的合力。工作時將激振器固定于被激件上，被激件便獲得所需的振動。在振動機械中還廣泛采用一種自同步式慣性式激振器。這種激振器的兩根轉軸分別由兩臺特性相近的感應電動機驅動,而且不用齒輪,依靠振動同步原理使兩個帶偏心塊的轉軸實現等速反向回轉，從而獲得單向激勵力。
|
|
