（AD1999） 工作原理 在氣錘沒有通入壓縮空氣（3-6kg/cm2）的狀態下，磁性活塞借助強磁力貼緊固定在基板上。電磁閥通電時，壓縮空氣流入氣錘本體，在體內壓力增高，當大于磁力時，磁性活塞高速脫離基板，由于強磁力的反作用力產生很強的反擊力，高速落下的磁性活塞撞擊基板，其沖擊力傳給料倉，并且用強的沖擊力擊落附著的粉塵，電磁閥停止通電時，壓縮空氣排出，于是借助返回彈簧將磁性活塞緩慢上升再靠近基板，通過磁力密接在基板上回復到原始狀態。 型號和參數 型號 | 使用壓力 Kg/cm2 | 空氣消耗量 L/回 | 沖擊力 Kg.m/s | 重量Kg | K32G | 3-4 | 0.042 | 2.6 | 2.2 | K40G | 3-4 | 0.096 | 3.2 | 3.1 | K63G | 4-4.5 | 0.38 | 12.5 | 5.8 | K80G | 4.5-5 | 0.46 | 20.8 | 11 | K100G | 5-6 | 1.01 | 30 | 21 | K125G | 5.5-7 | 2.53 | 55 | 45 | K160G |
| 4.8 | 100 | 55 |

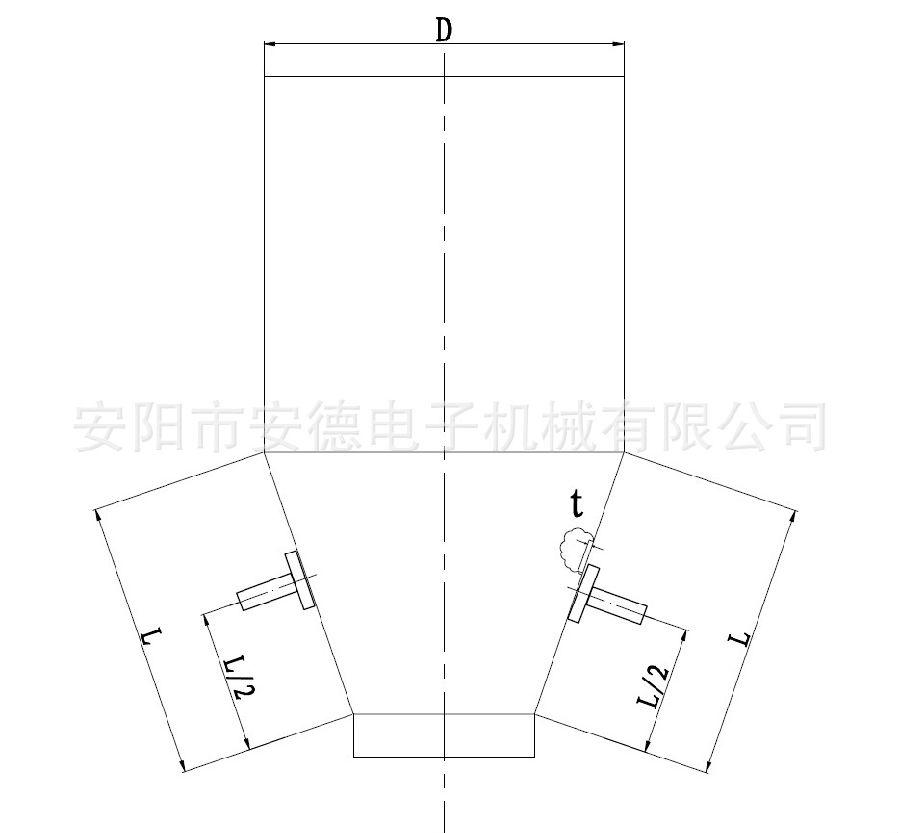

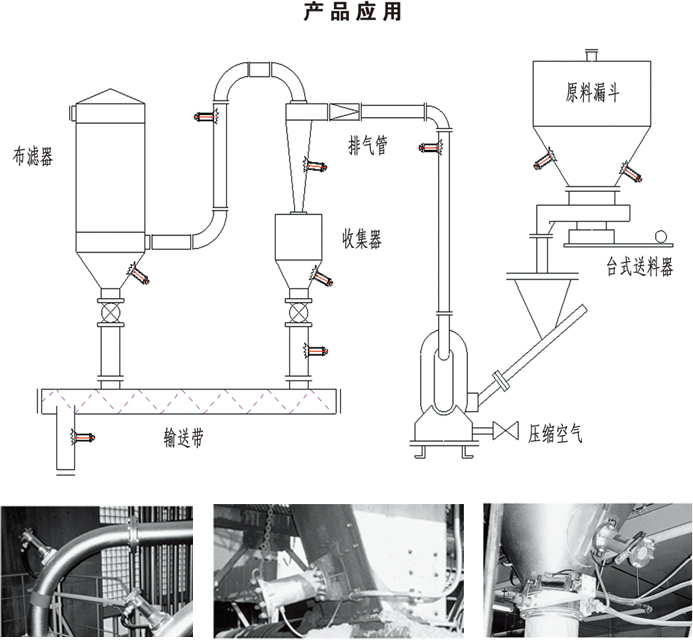

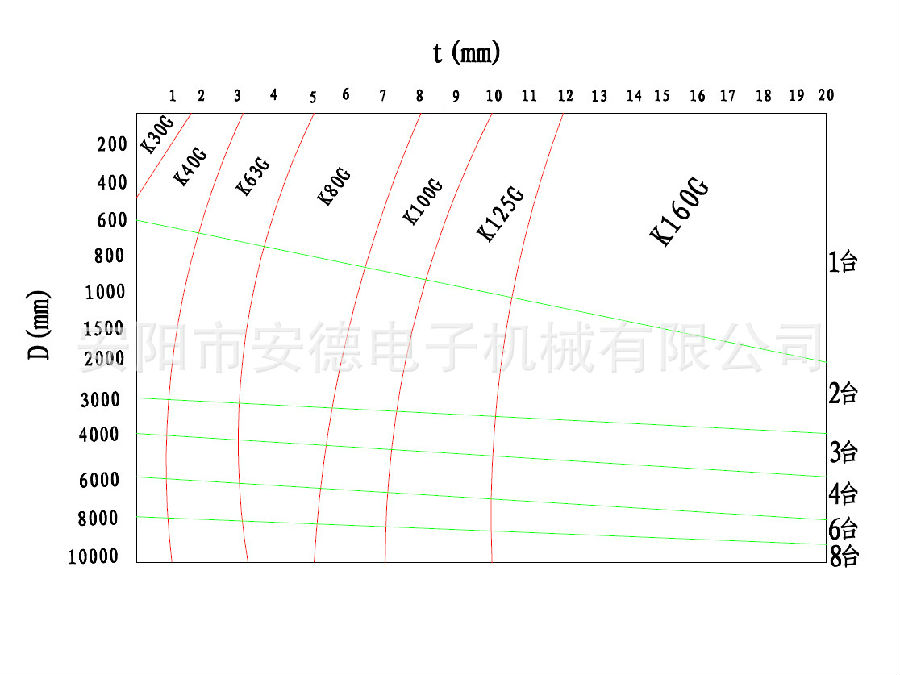

適用范圍 食品、金屬鑄造、水泥、飼料工業、制藥、化學、肥料、橡塑膠工業、礦業.運輸設備、倉儲業、污染防治等工業。 特點 1、不需要使用電源供應。 2、體積小，安裝容易，出力大小易控制。 3、種類齊全，使用者可依需要選用。 4、小型桶槽或管路內，是清除堵料的利器。 5、可瞬間停止或啟動，無馬達振動器的慣性現象，不會造成設備損壞。 選擇氣錘要從以下幾個方面考慮 1、 根據料倉的直徑和金屬板厚度選用，見圖1

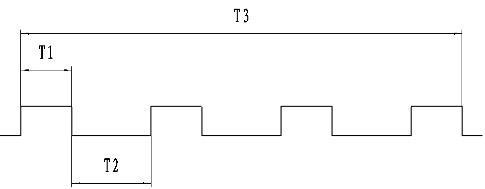

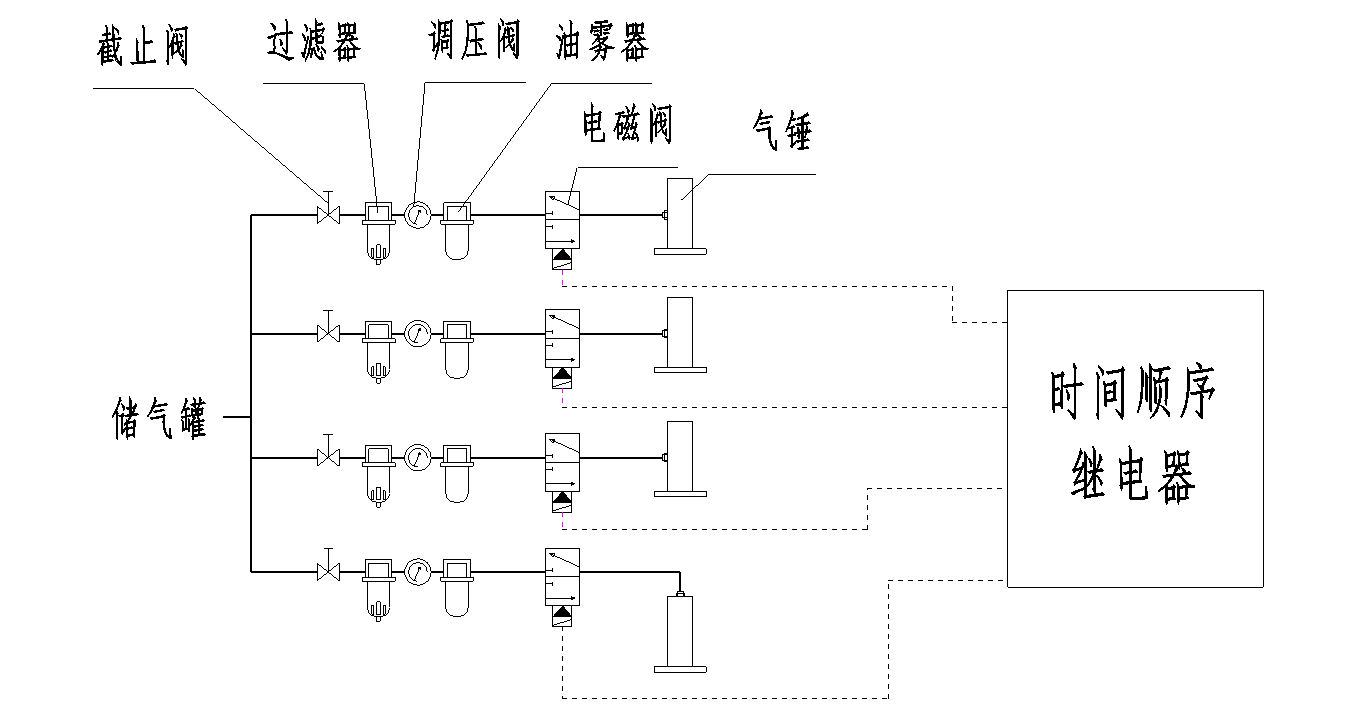

2、根據物料的特性選用：含水率、堆密度（比重）、粒徑等。 3、氣錘的安裝位置要合理：不合理的安裝位置，既削弱了振動力，又損害了氣錘本身。如圖1，也就是不要對稱安裝，要交叉安裝，另外不要少于L/3，否則影響振動力。 4、根據料倉形狀選擇，圓錐料倉安1臺，角錐料倉安2臺。實踐證明角錐料倉比圓錐料倉振動效果差，傳播效率低。 5、根據料倉的大小，容積選擇。 安裝使用說明 一、安裝 1、按照底座連接孔尺寸加工一件連接板，焊接到料倉錐形部位。或用相應槽鋼焊接在料倉錐部。（焊接時要采用斷續焊） 2、無論是連接板還是槽鋼，和氣錘的接觸面要平整，否則螺絲把緊時，使氣錘缸筒變形導致停振。 3、用螺栓將氣錘固定在連接板上。（要加平墊和彈簧墊圈） 4、將氣源軟管與氣錘連接好，即可使用。 5、使用一段時間（較好是每周），要檢查拉桿及法蘭螺絲是否松動，要及時緊固，以延長氣錘使用壽命。否則，拉桿容易斷裂。 二、使用 各種型號同時安裝使用示意  若同時使用幾臺不同型號的氣錘，可根據氣錘使用時間調整時間順序繼電器。 ADSK20時間順序控制器 本產品的功能主要是控制氣錘按時間順序工作，可控制1-20臺氣錘。 電器規格 外殼：金屬 工作環境溫度：-10-60℃ 電源：110/220VAC 顯示方式：2位 保險：2A 消耗功率：3W 控制功能說明 l 使用者可自由設定1-20路氣錘的振動情況 l 時間間隔每路3-60秒 l 輸出路數顯示首先次輸出從“00”開始，設定的路數即是較大的顯示加“1”。 20路氣錘的情況，按照順序一次 動作一支，在20路工作完成后，自  動返回，從新開始。 常見故障處理 常見故障 | 原因 | 排除方法 | 不啟動 | 啟動壓力太低或流量不足 | 檢查啟動壓力是否正常 | 配管不合理，管路太細 | 按照主管是支管兩倍的原則調整 | 系統堵塞 | 逐段檢查、疏通 | 進排氣口安裝錯誤 | 確認進、排氣口 | 選用電磁閥錯誤 | 電磁閥必須是二位三通閥，動作停止，需要排氣，否則第二次起動無法進行 | 安裝前起振安裝后不起振 | 安裝時接觸面不平整，扭緊螺絲時，造成缸筒變形 | 修平焊接槽鋼或平鐵板 | 振動力太小或無法啟動 | 主管配專管太多，或主管與支管粗細一樣 | 主管截面積不能小于支管截面積總和 | 振動雜音 | 固定螺絲松動 | 緊固螺絲 | 電磁閥雜音 | 電磁閥污染 | 清理雜物或更換 |
注：G為改進型氣動敲擊錘。 售后服務，保養 售后服務 安裝及使用過程中如有問題，請致電安陽安德電子機械有限公司 電話：0372-2959556 傳真：0372-2272186 手機：13503975383 QQ：519817447 QQ：867339139 郵箱：dequanj@163.com 網址： 保養 使用開始1－2日內再擰緊主體與基座的聯結螺栓，以后每隔3－6個月再擰緊。 |
|
