NE板鏈斗式提升機是應用廣泛的一種垂直提升機設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。NE板鏈斗式提升機采用自流式裝料,重力式卸料.鏈條是質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。

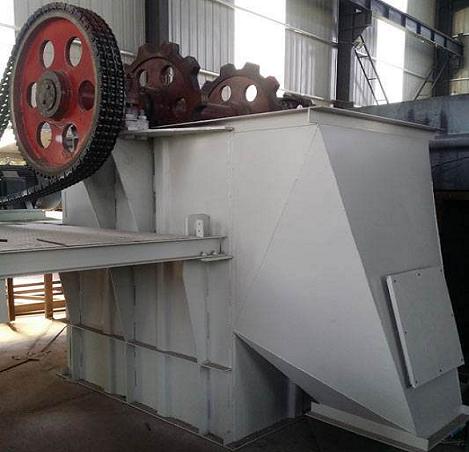

NE板鏈斗式提升機結構

　　NE斗式提升機由于節能效率高，正在逐步淘汰HL型等環鏈?zhǔn)教嵘龣C(jī)。該系列為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。NE板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

斗式提升機工作原理圖

NE斗式提升機工作原理

 　NE斗式提升機是流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

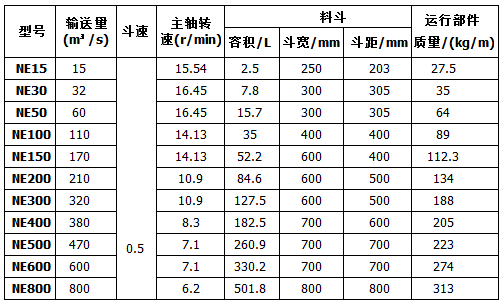

NE斗式提升機產品技術參數表：

NE斗式提升機產品技術參數表

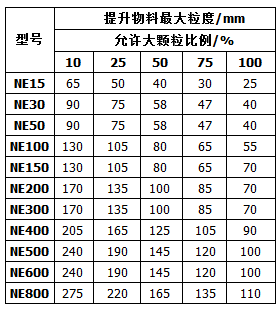

NE型斗式提升機輸送物料性能參數表：

注：上表中所給出的技術參數為部分板鏈斗式提升機的參數，其他型號規格的板鏈斗式提升機的參數這里不再一一列出，咨詢具體詳細參數請致電我公司業務或技術部！

NE板鏈斗式提升機主要特點:

　　1.密封性好，環境污染少。

　　2.操作、維修方便、易損件少。

　　3.使用成本低，由于節能和維修少，使用成本極低。

　　4.運行可靠，先進的設計原理，保證整機運行的可靠性。

　　5.結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

　　6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

　　7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h 。

　　8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物料的垂直提升。

NE斗式提升機主要結構:

NE斗式提升機主要結構

NE板鏈斗式提升機結構圖：

　　NE板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

　　運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

　　驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

　　上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

　　中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

　　下部裝置---安裝有自動張緊裝置。

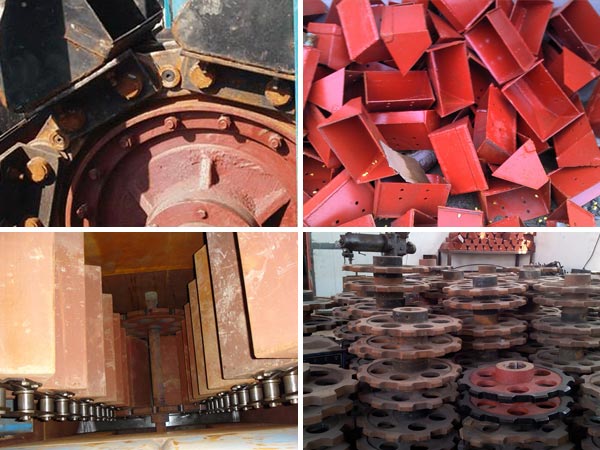

NE板鏈斗式提升機內部構造

NE斗式提升機主要部件特點:

　　1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

　　2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

　　3.下部裝置：安裝有張緊裝置，NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

　　4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

　　5.板鏈：鏈板采用 45 # HRC36~42
