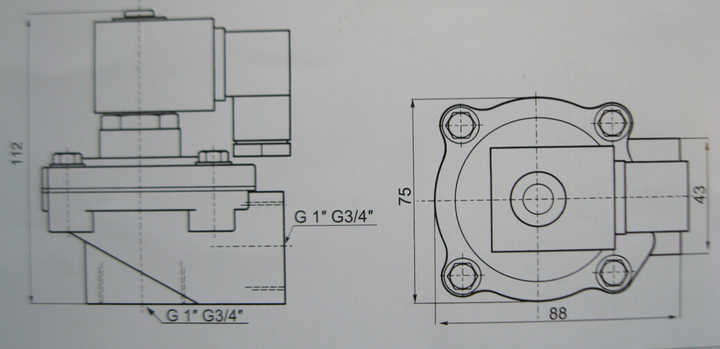

DMF-Z-20電磁脈沖閥圖紙

　　DMF-Z-20電磁脈沖閥圖紙：

　　電磁脈沖閥是脈沖袋式除塵設備中在低壓氣源壓力條件下使用的雙膜片快速脈沖閥。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排噴吹清灰，使除塵器的阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效率。DMF-Z-40S直角式電磁脈沖閥為直角型閥其進出口之間的夾角為90度，它適用于儲氣筒與除塵噴吹管的安裝連接，氣流暢通，能提供符合要求的清灰氣脈沖。

　　DMF-Z-20電磁脈沖閥圖片：

　　技術指標：

　　工作壓力：0.2～0.6。

　　環境溫度：-10～55（℃）。

　　使用介質：清潔空氣。

　　膜片壽命：噴吹100萬次以上。

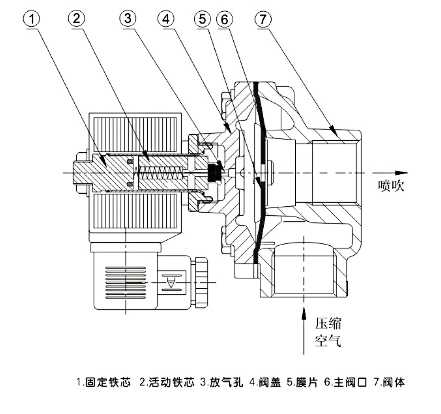

　　DMF-Z-20電磁脈沖閥工作原理：

　　工作原理：電磁閥接到控制儀信號，打開活塞桿，A室氣體經排入大氣，A室壓力下降，小膜片上移，打開了B室，B室的氣體經排氣孔排出，B室壓力下降，大膜片上移，打開了氣包內的噴吹管口，氣包中氣體瞬間經過噴吹管噴入布袋，進行清灰，此后，由于電磁閥排氣口封閉，小膜片和大膜片下移，這時A、B室壓力達到平衡，在彈簧的作用下，大膜片將噴吹管口頂緊，完成一次脈沖清灰。
