構造及工作原理

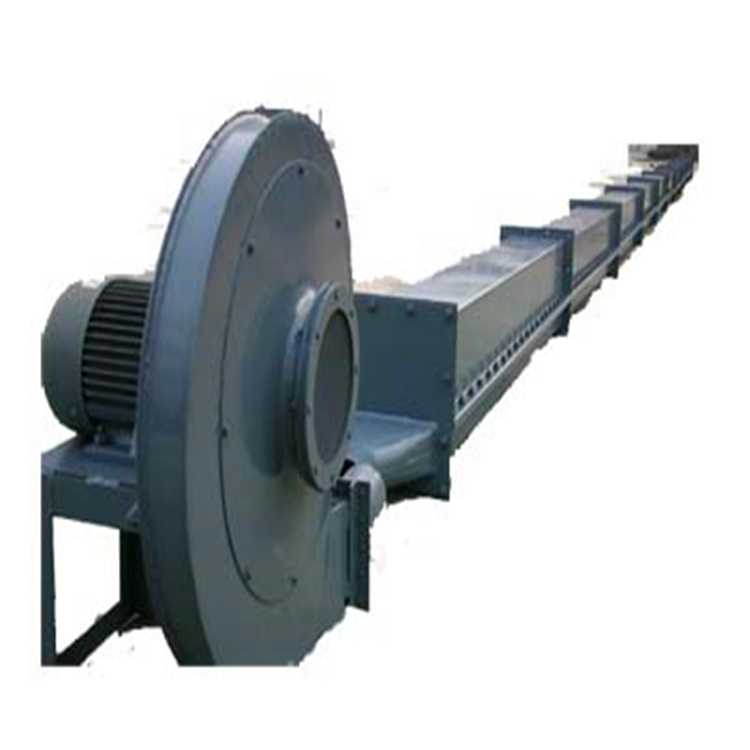

風送斜槽屬于流態化床式輸送設備，它由上下兩個槽型殼體組成，在上下殼體間夾有耐磨、耐高溫而透氣性能非常好的透氣層，整個殼體按一定斜度布置，物料由加料設備加入上殼體，以中、高壓離心通風機為動力源，氣體透氣層使物料流態化，充氣后的物料即沿斜度向前流動達到輸送目的.
技術參數
1、送料殼體斜度
?、偎?、生料粉4-8%（向下）。
?、诖址?10-16%（向下）。
?、蹖τ谠O(shè)計不允許達到斜度標準的應加大輸送機規格。
④料層厚度一般要求為50-80mm。
2、風機的配備
風機能力一般可按需要風量、風壓選型，在布置時，一般每30米左右槽長和轉彎處要設置一臺風機。
| 型號 | FS250 | FS315 | FS400 | FS500 | FS630 | FS800 |
| 槽體長度 | 標準節 | （mm） | 2000 |
| 非標準節 | （mm） | 250×n |
| 需要風壓 | （kpa） | 4-4.5 |
| 需要風量 | （m3/min） | 1.5-2 |
| 透氣層 | 材質 |
| 合成纖維 |
| 厚度 | （mm） | 4-6 |
| 耐溫 | （°C） | 150 |
| 徑向撕裂強度 | （N/cm） | 4700 |
| 阻力 | （Pa） | 800-1200（在2m3/m2·min條件下） |
產量表（t/h）
| 型號 | FS250 | FS315 | FS400 | FS500 | FS630 | FS800 |
| 槽體寬度 | 250 | 315 | 400 | 500 | 630 | 800 |
| 槽體傾角 | a=4° | 物料 | 水泥 | 40 | 70 | 130 | 220 | 320 | 400 |
| 生料 | 30 | 56 | 100 | 165 | 245 | 310 |
| a=6° | 水泥 | 65 | 120 | 250 | 400 | 610 | 765 |
| 生料 | 55 | 90 | 185 | 300 | 455 | 665 |
| a=8° | 水泥 | 80 | 140 | 300 | 470 | 720 | 900 |
| 生料 | 65 | 11 | 225 | 355 | 540 | 870 |
| a=10° | 水泥 | 100 | 170 | 380 | 570 | 900 | 1080 |
| 生料 | 80 | 140 | 285 | 425 | 670 | 800 |
|
