IC80 精密鏈節輸送線 與環形導軌輸送線及多工位轉盤的優劣對比

我們在自動產線的設計中，經常遇到一些工位數多，節拍快的非標自動化項目，過往的做法有兩種：

（一）是采用凸輪分割器帶動的多工位分度轉盤，其弊端是：當工位數非常多的情況下，隨著圓盤直徑的增大，載具定位精度差，轉盤慣性大，設備調試難度隨之加大，產線排布非常不工整，不利于后續維護維修；

（二）是采用弧形導軌輸送線組裝的方式，其缺點在于：輸送載具過大，輸送線本身成本高，占地面積很大，需要二次定位，其節拍會比較慢，后期維護更換同步帶等的維護成本高。

現有全新的一種設計思路和方法，就是采用精密鏈節輸送線的方式對產品載具進行節拍式快速定位和輸送，其具有以下優點：鋁制載具運動慣性小，淬硬精加工鋼制導軌，硬度更高更耐磨，保證了長期壽命和精度，弧形凸輪分割預加載荷于鏈節上，無回退誤差,：帶密封凸輪隨動器和深溝球軸承，滾動件無需額外維護，使用過程無需頻繁調整張緊，正常使用維護周期長達一年；與分度盤的相比：響應速度時間相同，可達120 cycles/minute,可布設多達數十個工位，精度無累積誤差，直線型排布工位，更規整，兩側均可排布工位，節約空間。動力系統可選用伺服電機搭配減速機配置，任意位置駐停，也可采用分割器加變頻電機驅動。鋁制鏈節，需求功率更小，分度響應時間更短，可達120 cycles/minute；

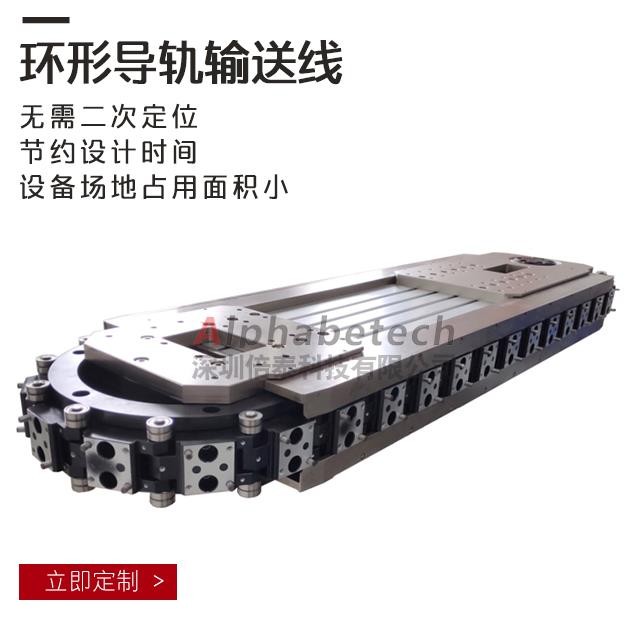

綜上：深圳倍泰科技有限公司生產的IC80精密鏈節輸送線相比多工位轉盤和弧形導軌組裝線，無需二次重復定位，縮短生產節拍，優化設備設計開發，節約場地空間?？蓮V泛應用于汽車零部件，3C消費電子，新能源，醫療等行業自動生產中的零部件在各工序間的搬運，輸送。如下圖為三種在自動化產線中對產品進行精密輸送定位的三種方式圖例，IC80精密鏈節輸送線優點明顯。
