TH型斗式提升機產品概述

■TH型斗式提升機產品概述：

TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH系列斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

TH型斗式提升機產品介紹

TH型斗式提升機特點：

1.維護方便，壽命長。

2.機殼鋼板加厚、剛性好。

3.輸送物料的溫度較高可達250℃。

4.中節機殼具有單通道和雙通道兩種形式。

5.提升高度運行平穩可靠，噪音小，維護方便。

6.改進機型的提升輸送量比普通機型提高30%以上。

7.提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能

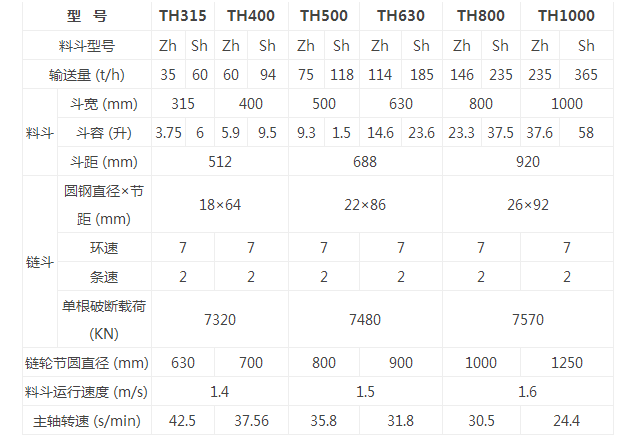

TH型斗式提升機產品技術參數

注釋：

☆.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。

☆.TH型斗提機料斗用途：

☆.Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。

☆.Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。

☆.HL型斗提機料斗用途：

☆.Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。

☆.S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。

☆.張緊力計算：

G=40+0.232?H（式中:Q--輸送量(t/h)   H--提升高度   G--張緊力）

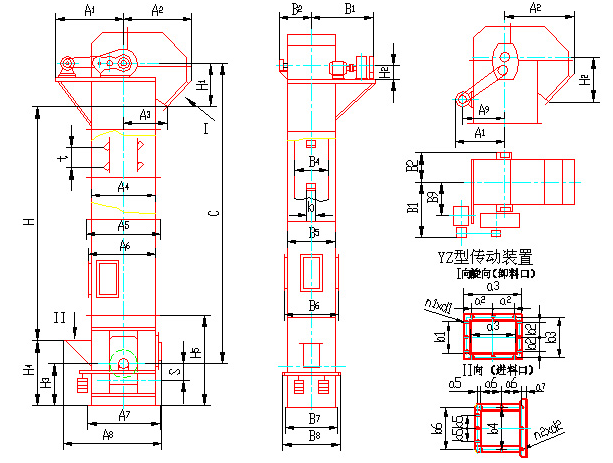

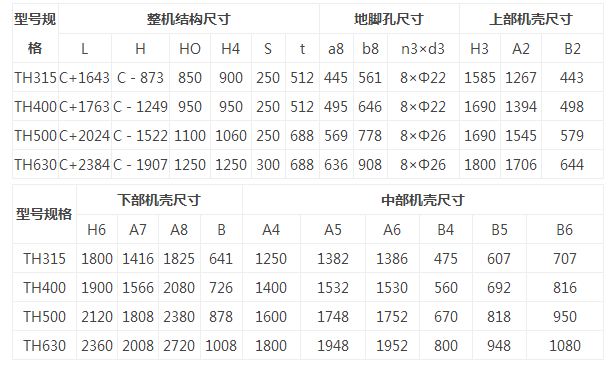

TH型斗式提升機主要尺寸：

TH型斗式提升機具有以下特點：

TH型斗式提升機是我廠基于型斗式提升機研制的新產品，與其相比，具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合垂直斗式提升機該標準等效，參照了國際標準和國外先進標準）；牽引用園環鏈符合礦用高強度園環鏈。

TH型斗式提升機的用途及特點

1、輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍；

2、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；

3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；

4、牽引件為低合金高強度園環鏈，經適當?shù)臒崽幚砗?，具有很高的抗拉強度和耐磨性，使用壽命長。本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于噸/米 3 的物料的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。

TH型斗式提升機備有兩種料斗：

zh型（中深斗）一般使用于輸送濕的，一結塊，較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。

sh型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。

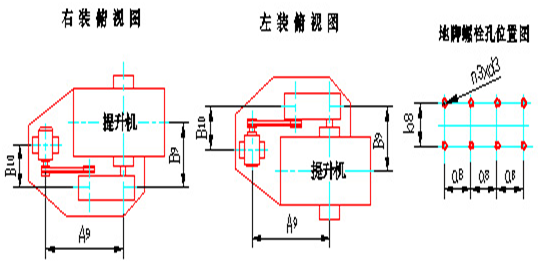

本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機較大輸送量365m3/h,較大提升高度為5

TH型斗式提升機產品示意圖
