產品介紹

一、產品特點及應用范圍：
　　LS型螺旋輸送機直徑由100mm - 1250mm，共十二中規格，分為單驅動和雙驅動兩種形式，單驅動螺桿機長度可達40m（特大型30m），雙驅動螺旋機采用中間斷開軸結構， 長度可達80m（特大型60m），螺旋機長度每0.5米一檔，可根據需要進行選定，螺旋機頭部軸承、尾部軸承置于殼體外部減少了灰塵對軸承室的侵入提 高了螺旋機關鍵件的使用壽命。中間吊軸承采用滾動、滑動可互換的兩種結構，阻力小，密封性強、耐磨性好?；瑒?dòng)軸承的軸瓦有粉末冶金，尼龍和巴氏合金等多種 材料供用戶根據不同的工況選用。吊軸承機外側置式油杯，便于集中加油潤滑。進出料口位置布置靈活，并增設電動型出料口，便于自動控制，還可根據用戶要求， 配置測速報警裝置。

　　螺桿機一直被廣泛應用于建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業，適宜輸送粉狀，顆粒狀，小塊狀物料，如水泥、煤炭、糧食、化肥、灰渣、沙子、焦炭等。不宜輸送易變質、粘性大、易結塊的物流。LS螺旋輸送機工作環境溫度為-20℃-40℃，輸送物料的溫度一般為-20 °-80℃，LS螺旋輸送機適宜水平和小傾角布置，傾角以不超過15℃為宜?？蛇M(jìn)行特殊設計制造。

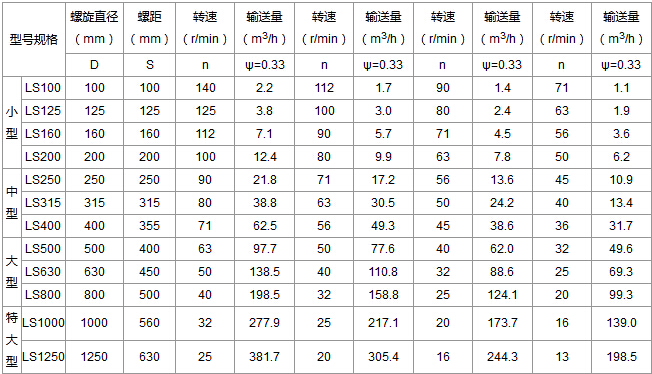

二、型號規格及技術參數（見表一）

　　LS型螺旋輸送機分為小型、中型、大型、特大型，一共有十二種規格。

3、外形及安裝尺寸：

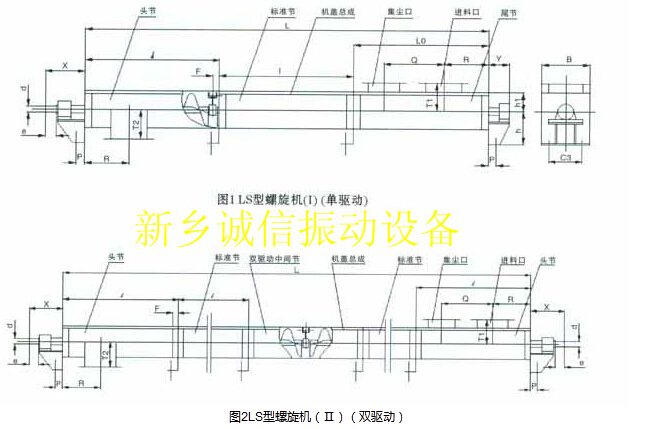

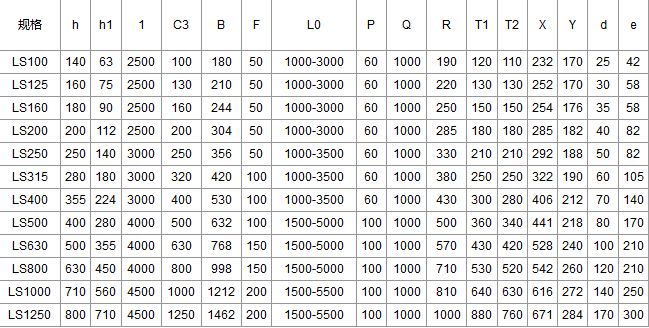

　　LS型螺旋輸送機裝配示意圖見圖1、圖2所示、小型機（LS100，LS200）無雙驅動形式；相應尺寸見表二。表中LO尺寸，每500mm一檔。

注：尺寸R對于進料口為較小尺寸；尺寸Q為較小尺寸。

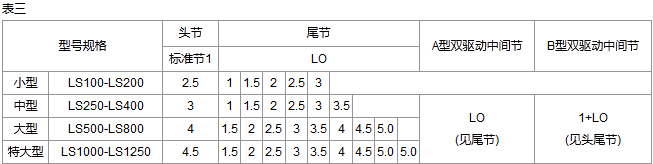

四：長度與組合（見表三）

單驅動螺旋機長度（每0.5m一檔）

     L=nl+LO (n?1)；
     其組合為：1頭節+（n-1）標準節+1尾節。

雙驅動螺旋機長度（每0.5m一檔）

（1）采用A型雙驅動中間節：

     L = 2l + LO

（2）采用B型雙驅動中間節：

    L = 2nl + (l + LO)

其組合為：2頭節+2（n-1）標準節+1A（B）型雙驅動中間節。

五、附件尺寸

1、集塵口
