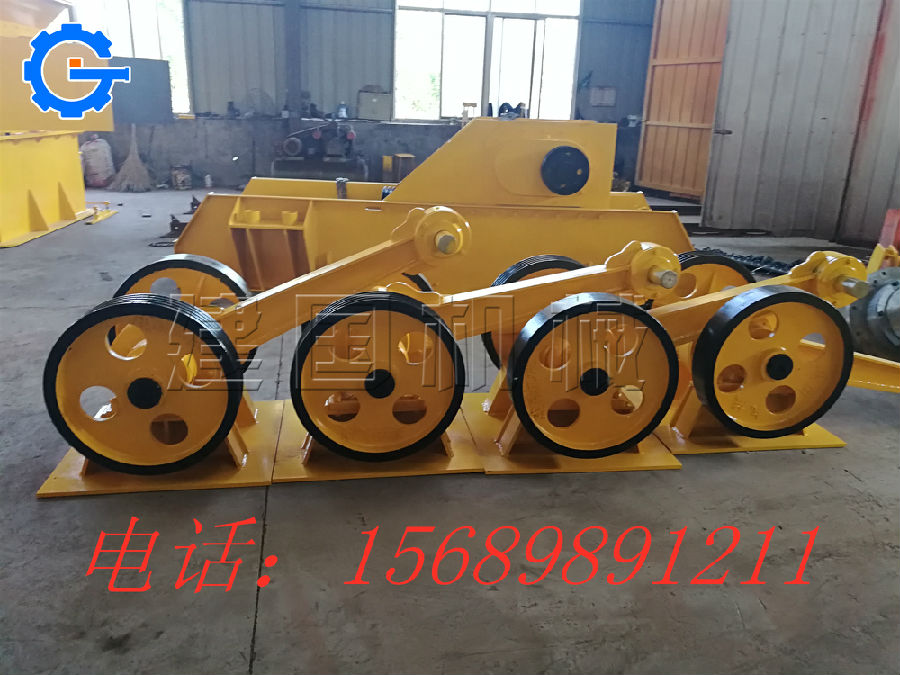

搖臂篩   水平搖擺篩   慣性篩篩頭

搖擺篩也叫平面往復篩，該機體是在一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。平面往復篩可有效的分離狗頭石、公分石、瓜米石、澆灌砂及粉墻沙等四到五種成品物料。

用于采石場、砂石廠的篩分，具有操作簡單，安裝方便，篩分效果好、價格便宜等優點。

電機帶動偏心軸旋轉，通過拉桿將偏心軸的旋轉運動轉變?yōu)楹Y體的往復直線運動，再利用物料的自重作用及篩體的安裝傾角，使物料由細到粗依次從篩網孔中卸出，從而達到篩分物料的目的。

在錘式破碎機的底部，物料可直接進入平面往復篩進行自動分離，平面往復篩的安裝主要是掌握基礎的高差，篩頭充分利用斜度搖動篩體，使各種石料從高到底有序篩分，每種物料之間的檔墻高度不能低于5米、寬度不能　平面往復篩具有結構簡單、性能可靠、篩分能力大、經濟使用?？芍苯影惭b低于3米，這樣不管是50鏟車還是30鏟車都能順利取料。上下交班對往復篩進行檢查，使篩體與隔墻間不得有摩擦，還要每周給篩頭各軸承室加油，以防止影響工作效率及使用壽命。該設備不用輸送帶傳送，可以將物料分篩出5種以上不同規格。低電耗和維修費用低，是碎石廠分篩設備中較簡單、較實用的分篩設備。
