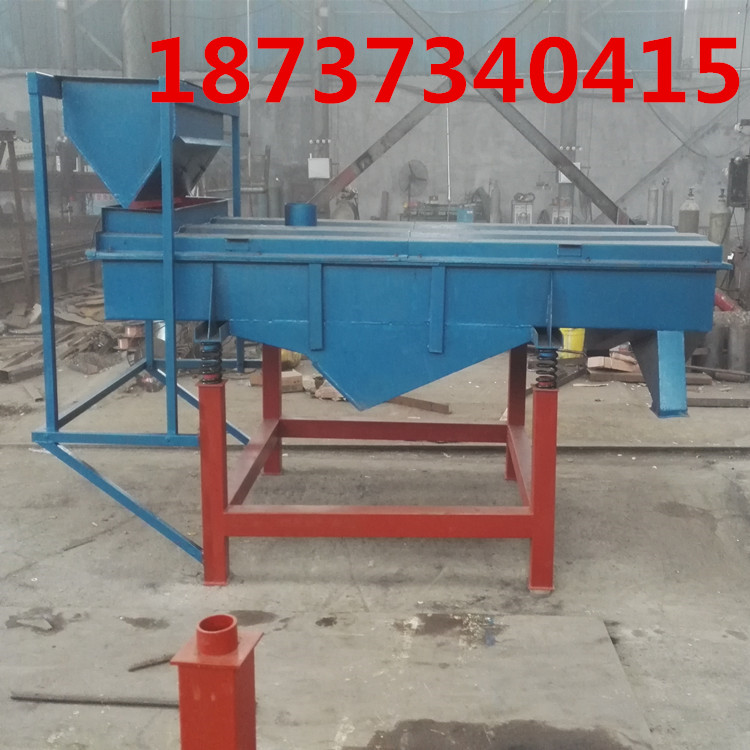

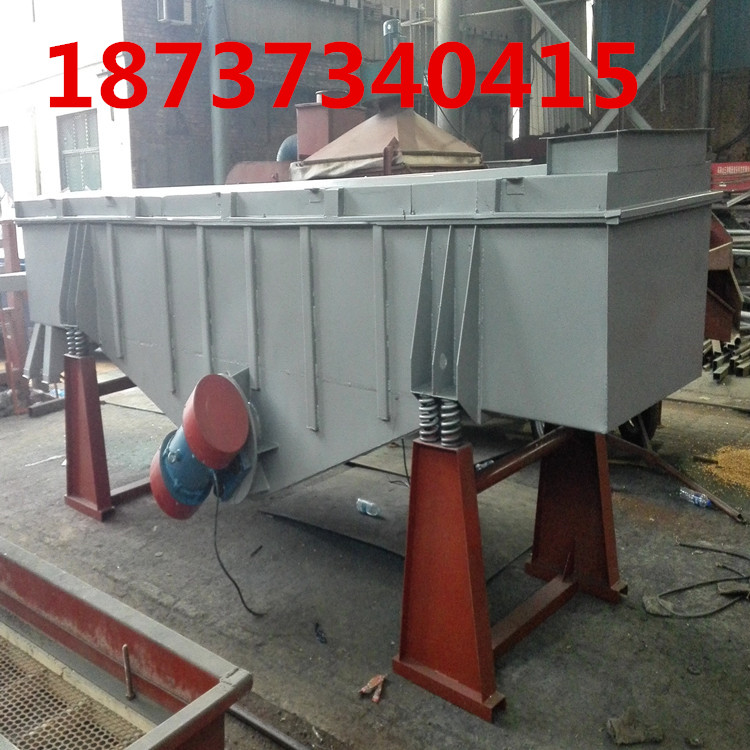

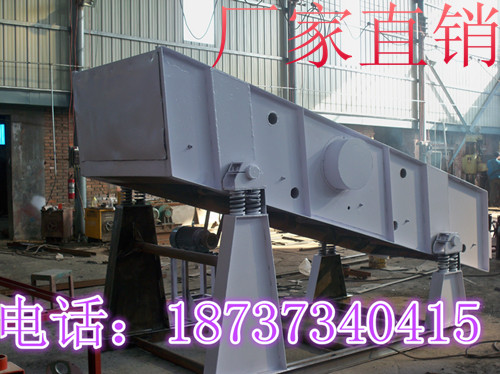

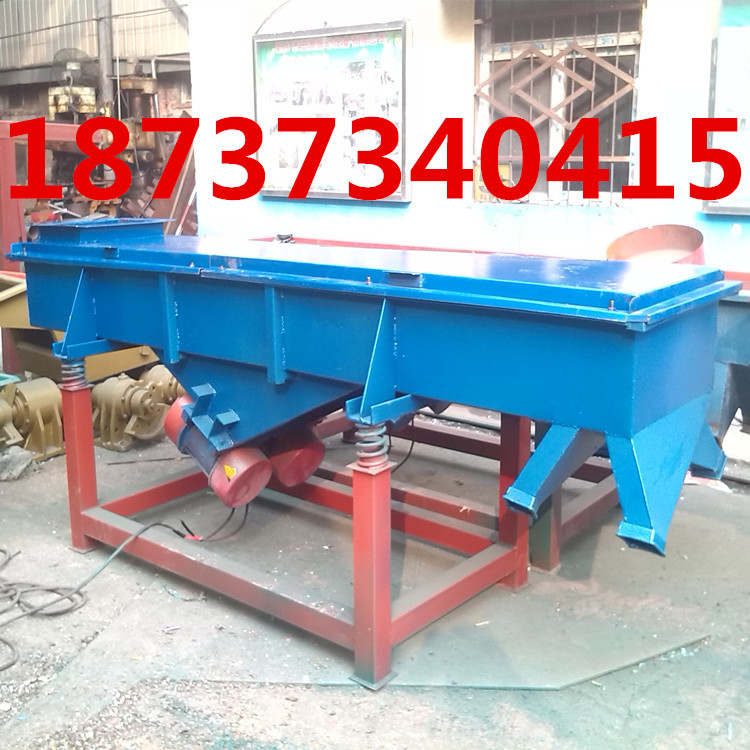

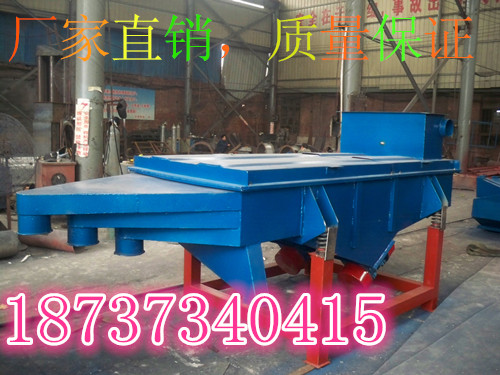

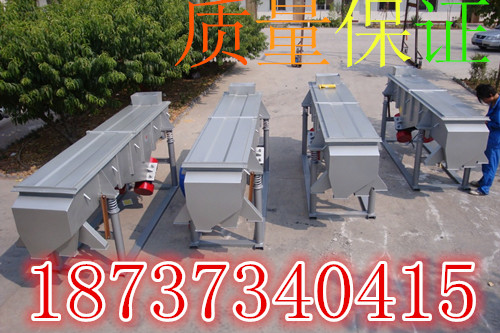

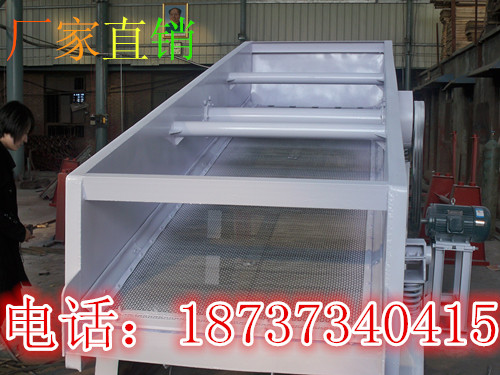

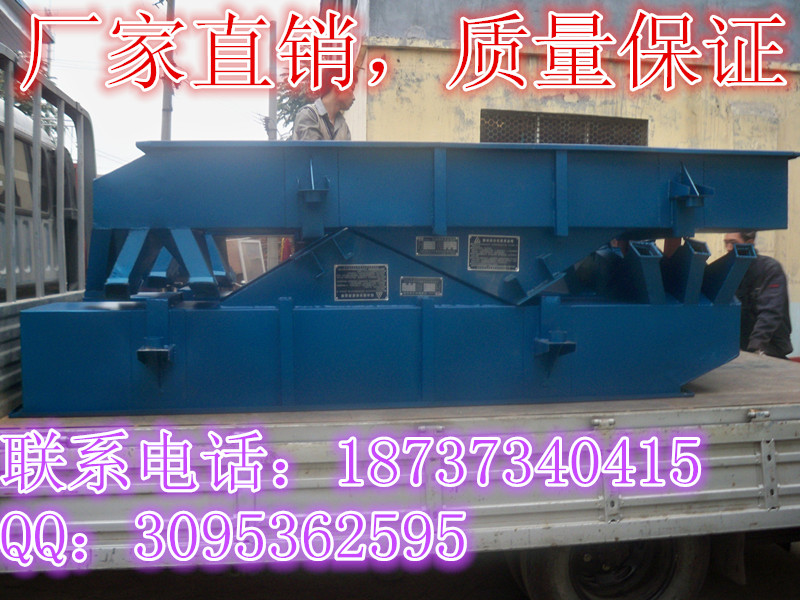

精選大豆大小的多層振動篩/高頻篩分機圖片

主要適用行業

該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

、結構說明

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。 可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。較高篩分目數325目，可篩分出7種不同粒度的物料

參數

 型　　號  HYSF-520/ /XCZ-525// HYSF-530 /HYSF-1020// HYSF-1025 //HYSF-1030

公稱尺寸  500×2000 /500×2500 /500×3000 /1000×2000 /1000×2500 /2500×4000

物料粒度

振次　次/分  960 /960 /960/ 960 /960 /960

篩面傾角  1°—7°/ 1°—7°/ 1°—7° /1°—7°/ 1°—7° /1°—7°

振　　幅

層　　數  1--6 ///1--6// 1--6// 1--6// 1--6 //1--6

功率（KW）  2×××××客戶要求

外形尺寸  A 2740  3240  3740  2740  3240

B 870  870  870  1370  1370

C 1400  1400  1400  1440  1440

1） 振動電機的選擇

振動電機作為振動篩的振動源，應具有設計合理.結構簡單、緊湊、激振效率高、節能、安裝調試方便等優點。振動電機的選取，具體應選擇貴工作頻率、較大激振力、功率等。振動電機的轉速要接近于工作頻率;較大的激振力必須在所選的電機合成激振力的范圍內;然后根據選擇工作頻率和較大激振力選擇振動電機的功率。

安裝與調整

1、電機應緊固在安裝面上，安裝面必須光滑、平整。

2、電機可水平安裝。

3、激振力的調整。

4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。

5、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定
