又稱雷蒙磨粉機，是雷蒙磨粉機的升級設備，經過多年的實踐和不斷的改進，其結構已日臻完善，具有效率 高、耗能低、占地面積小、資金投入少及環境無污染等優點。因而廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，適宜加工莫氏硬度七級以 下、濕度在6%以下的各種非易燃易爆礦產，如石膏、滑石、方解石、石灰石、大理石、鉀長石、重晶石、白云石、花崗巖、高嶺土、膨潤土、麥飯石、鋁礬土、氧 化鐵紅、鐵礦等，成品細度在613微米~440微米（0.613毫米-0.44毫米）之間，通過分析機及風機的共同作用，可滿足不同用戶的使用要求。



300目重晶石高壓懸輥磨粉機設備組成：

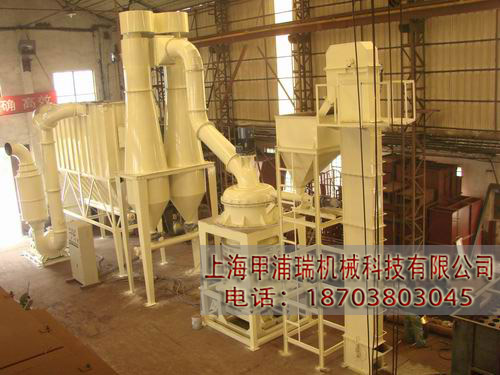

    主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需要也可配備 錘式破碎機、提升機、儲料倉，電磁振動給料機及電器控制柜等輔助設備。在主機中，磨輥組件通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯系，壓力 彈簧在磨輥軸承室的懸臂外端面，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電動機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋 轉，磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉，葉輪轉速越高，分選出的粉子越細。



300目重晶石高壓懸輥磨粉機性能特點：

1 、與其它磨機相比相同等動力條件下產量提高 10-20% ，磨輥對物料的碾壓力在高壓彈簧作用下提高  YGM系列高壓懸輥磨粉機800-1200kg 。 　　

2 、莫氏硬度小于9.3級的礦產物料均可加工粉碎。 　　

3 、成品粒度范圍廣，粒徑較粗可達0.613毫米(30目) ，粒徑一般可達0.033毫米 (425目) ，少部分物料較細可達到0.013 毫米(1000目)。 　　

4 、除塵效果完整達到國家粉塵排放標準。 　　

5 、分析機調整方便。 　　

6 、研磨裝置采用重疊式多級密封，密封性能良好。



300目重晶石高壓懸輥磨粉機工作原理：

    高壓懸輥磨主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，其滾動壓力比同等動力條件下的雷蒙粉機高 1.2 倍，故產量大為提高。

當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后的粉末隨鼓風機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。

當磨輥與磨環達到一定磨損后，調整高壓彈簧長度，保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。
